01

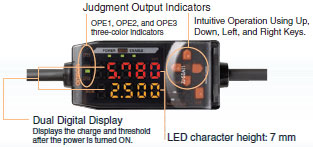

키 조작으로 간편 현장 설정
7세그먼트 2행 표시와 상하좌우 키 조작으로 정전기량과 임계값을 간편하게 설정할 수 있습니다.
간편설정키조작

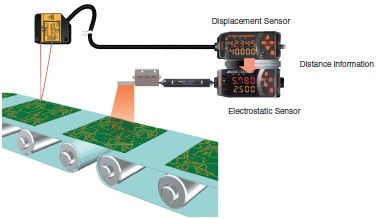

6×6×67mm 소형 센서 헤드와 다점 계측 기능으로 협소한 공간에도 정전기를 인라인 계측하며, ZX 변위 센서와 연계해 고정밀 측정을 실현합니다.
센서 부분
| 모양 | 측정 거리 | 형식 |
|---|---|---|
| 5~100mm | ZJ-SD100 |
앰프부
| 모양 | 코드 길이 | 전원 | 출력방식 | 형식 |
|---|---|---|---|---|
| 2m | DC | NPN 출력 | ZJ-SDA11 |
연산 유니트
| 모양 | 형식 |
|---|---|
| ZX-CAL2 |
PC 접속용 측정 데이터 표시 도구 「스마트 정전기 모니터」
| 모양 | 명칭 | 형식 |
|---|---|---|
| 통신 인터페이스 유니트 + 설정·표시용 소프트웨어 | ZJ-SFW11 |
프리앰프 장착 금구
| 모양 | 형식 | 비고 |
|---|---|---|
| ZX-XBT1 | 각 센서 헤드에 포함되어 있습니다 | |
| ZX-XBT2 | DIN 레일 장착용 |
양쪽 커넥터 케이블(연장용)
| 코드 길이 | 형식 | 수량 |
|---|---|---|
| 1m | ZX-XC1A | 1개 |
| 4m | ZX-XC4A | |
| 8m | ZX-XC8A |
거리 보정 시 센서 헤드 장착 금지
| 모양 | 형식 | 비고 |
|---|---|---|
| ZJ-XBU1 | 변위 센서를 이용한 거리 보정 시 사용 |
| 형식 | ZJ-SD100 |
|---|---|
| 적용 앰프 유니트 | ZJ-SDA11 |
| 측정 거리 | 5~100mm |
| 측정 전압 | 표준 모드: ±50kV, 고정밀 모드: ±5kV 이하 *1 |
| 표시 해상도 | 표준 모드: 10V, 고정밀 모드: 1V *2 |
| 선형성 *3 | ±5%F.S. *4 |
| 응답시간 | 20ms |
| 주위온도 범위 | 동작 시, 보관 시:0~+50°C(단, 결빙, 결로 없을 것) |
| 주위습도 범위 | 동작 시, 보관 시:35~85%RH(단, 결로 없을 것) |
| 내전압 | AC1,000V 50/60Hz 1min *5 |
| 내진동 | 센서 헤드: 10~55Hz, 진폭 3mm, X, Y, Z 각 방향 45분; 프리앰프: 10~55Hz, 진폭 1.5mm, X, Y, Z 각 방향 2시간 |
| 보호구조 | IP20 |
| 접속방식 | 커넥터중계 타입(표준 코드 길이2m) |
| 중량(포장 상태) | 약150g |
| 재질 | 센서 헤드 본체: SUS, 프리앰프: PC |
| 부속품 | 사용 설명서, 프리앰프 장착용 브라켓(ZX-XBT1) |
| 형식 | ZJ-SDA11 |
|---|---|
| 측정 주기 | 1ms |
| 설정 가능한 평균 횟수 *1 | 1/2/4/8/16/32/64/128/256/512/1,024 회 |
| 선형 출력 *2 | 전류 출력 시: 4~20mA/F.S., 최대 부하 저항 300Ω 전압 출력 시: ±4V, (±5V, 1~5V *3) 출력 임피던스 100Ω |
| 판정 출력 (OPE1, OPE2, OPE3: 3개 출력) | NPN 오픈 컬렉터출력 DC30V 20mA max. 잔류전압1.2V이하 |
| 뱅크 시프트 입력/ 제로 리셋 입력 타이밍 입력/ 리셋 입력 | ON 시: 0V 단락 또는 1.5V 이하, OFF 시: 개방(누설 전류 0.1mA 이하) |
| 기능 | 측정값 표시/표시 반전/스케일링/피크 및 바텀 홀드/거리 보정 기능/현재값 표시/표시 자릿수 제한/모니터 포커스/마스크 홀드/검출 영역 보정 기능/출력값 표시/제로 리셋/ 선형 출력 보정/거리 트리거/경고 출력 기능/설정값 표시/제로 리셋 메모리/피크 홀드/딜레이 홀드/뱅크 전환 기능/분해능 표시/ 각종 타이머/바텀 홀드/딜레이 시간 설정/ ENABLE 표시/초기화/샘플 홀드/타이밍 입력/제로 리셋 표시/티칭 기능/ 피크 투 피크/키 잠금 기능/판정 출력 표시/임계값 직접 설정/홀드/클램프 값 설정/ECO 모드/응차 가능 변수/평균 홀드/고정밀 계측 모드 |
| 표시등 | 작동 표시등: OPE1(주황색), OPE2(녹색), OPE3(노란색), 7세그 디지털 메인 표시(적색), 7세그 디지털 서브 표시(노란색), Power(녹색), 제로 리셋(녹색), 이네이블 표시(녹색) |
| 전원전압 | DC24V±10%리플(p-p)10%이하 |
| 소비전류 | 전원전압24V시, 소비전류140mA이하 |
| 주위온도 범위 | 동작 시, 보관 시:0~+50°C(단, 결빙·결로 없을 것) |
| 주위습도 범위 | 동작 시, 보관 시:35~85%RH(단, 결로 없을 것) |
| 절연저항 | 20MΩ(DC500V메가에서) |
| 내전압 | AC1,000V 50/60Hz 1min |
| 충격(내구) | 300m/s 2, 6방향 각 3회(상하, 좌우, 전후) |
| 진동(내구) | 10~150Hz(복진폭0.7mm)X, Y, Z각 방향80min |
| 접속방식 | 코드 인출 타입(표준 코드 길이2m) |
| 중량(포장 상태) | 약350g |
| 재질 | 케이스: 폴리부틸렌 테레프탈레이트(PBT), 커버: 폴리카보네이트 |
| 부속품 | 취급설명서 |
*1. 측정 전압 범위 내라 하더라도 검출 대상과의 거리가 짧은 경우 측정값이 포화될 수 있습니다. 이 경우 표시값은 거의 변하지 않게 됩니다. 측정면으로부터의 거리(mm) × 1kV 이내를 기준으로 사용해 주십시오.
*2. 앰프 유니트(ZJ-SDA11) 연결 시 판독 가능한 최소값입니다.
*3. 주변 온도 25℃로 일정할 경우
*4. 측정 거리 10mm, 측정 전압 -5~+5kV일 경우
*5. 프리앰프의 경우(센서 헤드는 제외)
*1. 리니어 출력의 응답 속도는 (측정 주기) × (설정 평균 횟수 + 1회)로 산출합니다. 판정 출력의 응답 속도는 (측정 주기) × (설정 평균 횟수 + 1회)로 산출합니다.
*2. 전류·전압은 앰프 유니트 하단에 있는 스위치를 전환하여 설정합니다.
*3. 모니터 포커스 기능에서 설정할 수 있습니다.
