DC 프리 입력 축류 팬 라인업
다양한 DC 전압에 대응하는 프리 입력 축류 팬으로 설계 자유도를 높이고 재고 관리를 간소화합니다.
DC 프리 입력으로 전압 변동에 영향받지 않아 수출 설비의 재설계 작업을 없애며, 기존 대비 수명 2배 이상 향상과 세트 모델을 제공합니다.
다양한 DC 전압에 대응하는 프리 입력 축류 팬으로 설계 자유도를 높이고 재고 관리를 간소화합니다.

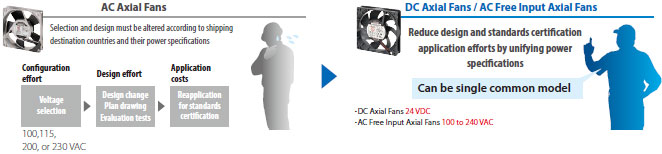

DC 프리 입력으로 전압 변동에 영향받지 않아 수출용 설비의 재설계 작업이 불필요합니다.

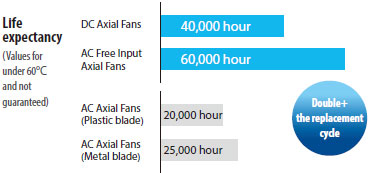

팬 자체 수명이 기존 대비 2배 이상으로 향상되어 교체 빈도와 유지보수 비용을 줄입니다.
세트 모델로 필요한 부품을 하나의 주문으로 구매해 부품 관리 부담을 줄입니다.
← 좌우로 스크롤하면 전체 종류를 확인할 수 있습니다 →
DC 축류 팬
| 시리즈명 | 사이즈(mm) | 속도 | 형식 |
|---|---|---|---|
| R89F-D 시리즈 | □92×25 | 고속 | R89F-DS0925H |
| □92×25 | 저속 | R89F-DS0925L | |
| □120×25 | 고속 | R89F-DS1225H | |
| □120×25 | 저속 | R89F-DS1225L | |
| □120×38 | 고속 | R89F-DS1238H | |
| □120×38 | 저속 | R89F-DS1238L |
옵션(별매)
| 품명 | 형식 |
|---|---|
| 손가락 보호대 | R87F-FG□ |
| 필터 | R87F-FL□(S) |

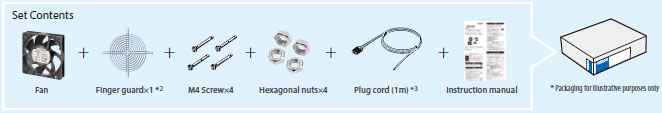

세트형식
| 형식 | 세트 구성 |
|---|---|
| R89F-DS0925H-S1 | 팬 본체, 핑거 가드 ×1, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS0925L-S1 | 팬 본체, 핑거 가드 ×1, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1225H-S1 | 팬 본체, 핑거 가드 ×1, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1225L-S1 | 팬 본체, 핑거 가드 ×1, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1238H-S1 | 팬 본체, 핑거 가드 ×1, M4 나사(55 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1238L-S1 | 팬 본체, 핑거 가드 ×1, M4 나사(55 mm) ×4 및 너트 세트 ×4 |
| R89F-DS0925H-S2 | 팬 본체, 핑거 가드 ×2, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS0925L-S2 | 팬 본체, 핑거 가드 ×2, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1225H-S2 | 팬 본체, 핑거 가드 ×2, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1225L-S2 | 팬 본체, 핑거 가드 ×2, M4 나사(40 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1238H-S2 | 팬 본체, 핑거 가드 ×2, M4 나사(55 mm) ×4 및 너트 세트 ×4 |
| R89F-DS1238L-S2 | 팬 본체, 핑거 가드 ×2, M4 나사(55 mm) ×4 및 너트 세트 ×4 |

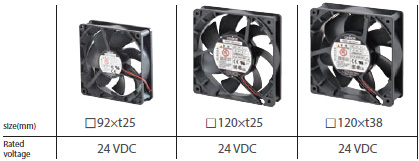

R89F-DS0925□ DC 축류 팬(□92×t25 리드선 타입)
| 형식 | 정격전압 | 허용 전압 변동 범위 | 주파수 [Hz] | 정격전류 [A]* | 정격 입력 [W]* | 정격 회전수 [r/min -1 ]* | 최대 풍량 [m³/min]* | 최대 정압 [Pa]* | 소음 [dB]* |
|---|---|---|---|---|---|---|---|---|---|
| R89F-DS0925H | DC24V | 12~27.6V | - | 0.15 | 3.6 | 3550 | 1.66 | 56.1 | 39 |
| R89F-DS0925L | DC24V | 12~27.6V | - | 0.08 | 1.92 | 2650 | 1.24 | 32.2 | 30 |
세트형식
| 형식 |
|---|
| R89F-DS0925H-S1 |
| R89F-DS0925L-S1 |
| R89F-DS0925H-S2 |
| R89F-DS0925L-S2 |
R89F-DS1225□ DC 축류 팬(□120×t25 리드선 타입)
| 형식 | 정격전압 | 허용 전압 변동 범위 | 주파수 [Hz] | 정격전류 [A]* | 정격 입력 [W]* | 정격 회전수 [r/min -1 ]* | 최대 풍량 [m³/min]* | 최대 정압 [Pa]* | 소음 [dB]* |
|---|---|---|---|---|---|---|---|---|---|
| R89F-DS1225H | DC24V | 20.4~27.6V | - | 0.47 | 11.28 | 4100 | 3.68 | 120 | 51 |
| R89F-DS1225L | DC24V | 12~27.6V | - | 0.17 | 4.08 | 2850 | 2.5 | 64 | 40 |
세트형식
| 형식 |
|---|
| R89F-DS1225H-S1 |
| R89F-DS1225L-S1 |
| R89F-DS1225H-S2 |
| R89F-DS1225L-S2 |
R89F-DS1238□ DC 축류 팬(□120×t38 리드선 타입)
| 형식 | 정격전압 | 허용 전압 변동 범위 | 주파수 [Hz] | 정격전류 [A]* | 정격 입력 [W]* | 정격 회전수 [r/min -1 ]* | 최대 풍량 [m³/min]* | 최대 정압 [Pa]* | 소음 [dB]* |
|---|---|---|---|---|---|---|---|---|---|
| R89F-DS1238H | DC24V | 20.4~27.6V | - | 0.5 | 12 | 3600 | 3.88 | 135 | 49 |
| R89F-DS1238L | DC24V | 14~27.6V | - | 0.11 | 2.64 | 1950 | 2.1 | 39.6 | 32 |
세트형식
| 형식 |
|---|
| R89F-DS1238H-S1 |
| R89F-DS1238L-S1 |
| R89F-DS1238H-S2 |
| R89F-DS1238L-S2 |
종류
| 사이즈 | 형식 | 중량 |
|---|---|---|
| φ150 | R87F-FG150 | 약58g |
| □120 | R87F-FG120 | 약45g |
| □92 | R87F-FG90 | 약25g |
| □80 | R87F-FG80 | 약20g |
적합한 축류 팬
| 축류 팬 모터 | 세트형식 | ||||
|---|---|---|---|---|---|
| 형식 | 세트 구성 | ||||
| 손가락 보호대 | 육각 너트 | 나사 | |||
| R87F-A□A83 | R87F-SET8025 | □80 1개 | R87F-FG80 | M4 4개 | M4×L38 4개 |
| R87T-A□A83 | |||||
| R87F-A□A85 | R87F-SET8038 | □80 1개 | R87F-FG80 | M4 4개 | M4×L50 4개 |
| R87T-A□A85 | |||||
| R87F-A□A93 | R87F-SET9025 | □92 1개 | R87F-FG90 | M4 3개 | M4×L38 3개 |
| M3 1개 | M3×L38 1개 | ||||
| R87F-A□A13 | R87F-SET1225 | □120 1개 | R87F-FG120 | M4 4개 | M4×L38 4개 |
| R87F-A□A15 | R87F-SET1238 | □120 1개 | R87F-FG120 | M4 4개 | M4×L50 4개 |
| R87T-A□A15 | |||||
| R87T-A□A15H-WR | |||||
| R87T-A□A05 | R87F-SET1538 | φ150 1개 | R87F-FG150 | M4 2개 | M4×L50 2개 |
| R87T-A□A07 | R87F-SET1555 | φ150 1개 | R87F-FG150 | M4 2개 | M4×L70 2개 |
본체
| 사이즈 | 형식 | 중량 |
|---|---|---|
| □120 | R87F-FL120 | 약43g |
| □92 | R87F-FL90 | 약30g |
| □80 | R87F-FL80 | 약21g |
| □120 | R87F-FL120S | 약19g |
미디어
| 사이즈 | 형식 |
|---|---|
| □120 | R87F-FL120-M120 |
| □92 | R87F-FL90-M90 |
| □80 | R87F-FL80-M80 |
적합한 축류 팬
| 축류 팬 모터 | 필터 | ||
|---|---|---|---|
| 사이즈 | 형식 | 플라스틱타입 | 알루미늄 스크린 타입 |
| φ150 | R87T-A□A0 시리즈 | ―― | ―― |
| □120 | R89F-DS1225□ 시리즈 | R87F-FL120 | R87F-FL120S |
| R89F-DS1238□ 시리즈 | |||
| R89F-MS1238HP | |||
| R87F-A□A1 시리즈 R87T-A□A1 시리즈 | |||
| □92 | R87F-A□A9 시리즈 | R87F-FL90 | ―― |
| □80 | R87F-A□A8 시리즈 R87T-A□A8 시리즈 | R87F-FL80 | ―― |
참고: 이 표는 제품 유형을 설명하기 위한 것이며, 제품 구성을 나타낸 것은 아닙니다. 주문 시에는 각 제품의 정보를 확인해 주시기 바랍니다.
참고: 설치용 나사는 포함되어 있지 않습니다.
참고: 핑거 가드를 사용할 경우 풍량이 약 2~5% 감소합니다.
참고: 본체에는 미디어 1장이 포함되어 있습니다.
참고: 미디어를 주문하실 때는 아래 형식에 따라 주문해 주십시오. R87F-FL□-M□(□에는 120, 90, 80을 입력합니다) (5매 입력, 5g 이하)
참고: 필터를 사용할 경우 풍량이 약 20~40% 감소합니다. 필터 막힘에 주의해 주십시오.
| 모터 종류 | 브러시리스 직류 모터 | |
|---|---|---|
| 인출 단자 | 리드선 타입 | |
| 격리 계급 | E종(UL A종) | |
| 절연저항 | 10MΩ 이상(DC 500V 메가) 리드선 도체부·프레임 간 | |
| 절연 내압 | AC 500V(1분) 리드선 도체부·프레임 간 | |
| 사용 주위온도 | -20~+70℃(결빙되지 않아야 함) | |
| 보관온도 | -30~+70℃(결빙되지 않아야 함) | |
| 사용 주위습도 | 20~85%RH | |
| 보호방식 | 과부하 시 소손 방지 기능(전류 차단 방식) 전원 리드선 역접속 보호 기능 | |
| 재질 | 프레임 | PBT/ABS 합금(UL94V-0) |
| 깃털 | PBT/ABS 합금(UL94V-0) | |
| 베어링 | 볼 베어링 | |
| 중량 | 약100g | |
| 적합 규격 | EN/IEC 62368-1, EN/IEC 60335-2-80 (CE 마크 적합) RCM | |
| 인증 규격 | UL:UL507(Recognition), CSA:C22.2 No.113 | |
| 모터 종류 | 브러시리스 직류 모터 | |
|---|---|---|
| 인출 단자 | 리드선 타입 | |
| 격리 계급 | E종(UL A종) | |
| 절연저항 | 10MΩ 이상(DC 500V 메가) 리드선 도체부·프레임 간 | |
| 절연 내압 | AC 500V(1분) 리드선 도체부·프레임 간 | |
| 사용 주위온도 | -20~+70℃(결빙되지 않아야 함) | |
| 보관온도 | -30~+70℃(결빙되지 않아야 함) | |
| 사용 주위습도 | 20~85%RH | |
| 보호방식 | 과부하 시 소손 방지 기능(전류 차단 방식), 전원 리드선 역접속 방지 기능 | |
| 재질 | 프레임 | PBT/ABS 합금(UL94V-0) |
| 깃털 | PPHOX(UL94V-1) | |
| 베어링 | 볼 베어링 | |
| 중량 | 약280g | |
| 적합 규격 | EN/IEC 62368-1, EN/IEC 60335-2-80 (CE 마크 적합) RCM | |
| 인증 규격 | UL:UL507(Recognition), CSA:C22.2 No.113 | |
| 모터 종류 | 브러시리스 직류 모터 | |
|---|---|---|
| 인출 단자 | 리드선 타입 | |
| 격리 계급 | E종(UL A종) | |
| 절연저항 | 10MΩ 이상(DC 500V 메가) 리드선 도체부·프레임 간 | |
| 절연 내압 | AC 500V(1분) 리드선 도체부·프레임 간 | |
| 사용 주위온도 | -20~+70℃(결빙되지 않아야 함) | |
| 보관온도 | -30~+70℃(결빙되지 않아야 함) | |
| 사용 주위습도 | 20~85%RH | |
| 보호방식 | 과부하 시 소손 방지 기능(전류 차단 방식), 전원 리드선 역접속 방지 기능 | |
| 재질 | 프레임 | PBT/ABS 합금(UL94V-0) |
| 깃털 | PPHOX(UL94V-1) | |
| 베어링 | 볼 베어링 | |
| 중량 | 약330g | |
| 적합 규격 | EN/IEC 62368-1, EN/IEC 60335-2-80 (CE 마크 적합) RCM | |
| 인증 규격 | UL:UL507(Recognition), CSA:C22.2 No.113 | |
| 파일명 | 카탈로그 번호 | 파일크기 | ||
|---|---|---|---|---|
| 카탈로그 | JPN | 軸流ファンシリーズカタログ | SGFE-016T | 14.35 MB |
| 카탈로그 | ENG | Axial Fans Series Catalog | X076-E1-11 | 5.52 MB |
