레이저 변위 센서

ZP-L

레이저 변위 센서의 프리미엄 감지 안정성 및 최적의 사용성

특징

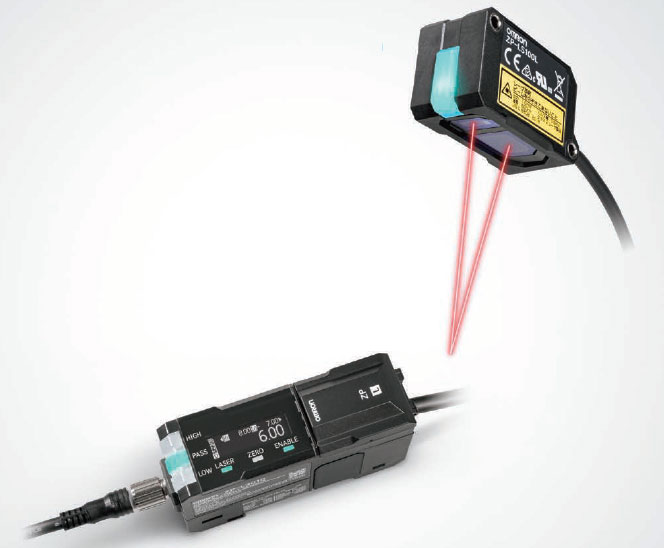

ZP-L — 검출 안정성과 사용성을 동시에 갖춘 레이저 변위 센서

OVERVIEW

ZP-L, 한 눈에 보기

공들여 다듬은 사용자 인터페이스와 검출 정확도 — 변위 센서를 다루며 무의식적으로 낭비하던 시간과 노력을 덜어냅니다.

이제는 사용성으로 고르는 변위 센서

검출 정확도뿐만 아니라 사용성까지 — 엔지니어가 시간과 수고를 덜 수 있도록 설계된 ZP-L 시리즈입니다.

사용성 중심현장 친화

SENSING PERFORMANCE

ZP-L — 다양한 소재를 같은 설정으로 안정 검출

넓은 다이내믹 레인지와 와이드 앵글로 — 빛이 거의 반사되지 않는 검은 도장면부터 강하게 반사되는 금속까지 한 번에 잡아냅니다.

10 μm ~ 1 mm, 광범위 검출 범위

넓은 다이내믹 레인지로 검은 도장 차체부터 광택 금속까지 — 소재가 바뀌어도 같은 설정으로 안정적으로 검출.

와이드 다이내믹소재 무관

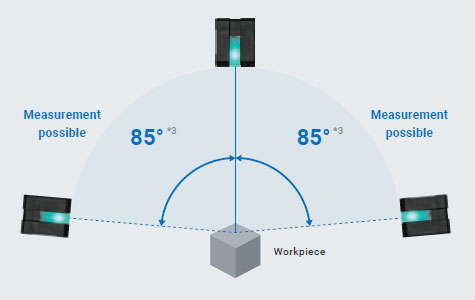

최대 85° 와이드 앵글, 유연한 설치

독자 알고리즘으로 약 85°까지 측정 가능 — 워크 바로 위에 센서를 둘 수 없는 환경에서도 비스듬히 설치해 신뢰성 있게 측정합니다.

Wide Angle비스듬 설치

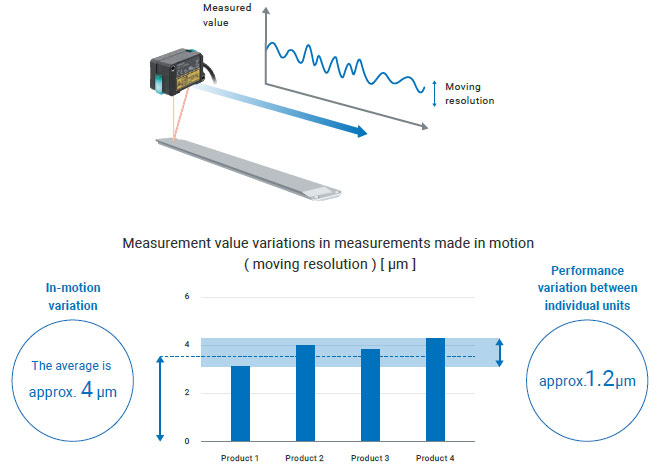

이동 중 측정 편차도 최소화

이동하는 워크는 표면 상태의 영향을 받아 분해능을 초과한 측정 편차가 발생할 수 있는데, ZP-L은 이를 함께 줄여 줍니다.

저편차개체 균일성

USABILITY

ZP-L — 매뉴얼 없이도 직관적으로 다루는 인터페이스

OLED 디스플레이와 다국어 안내 — 현장에서 처음 만지는 사람도 빠르게 설정·복구할 수 있습니다.

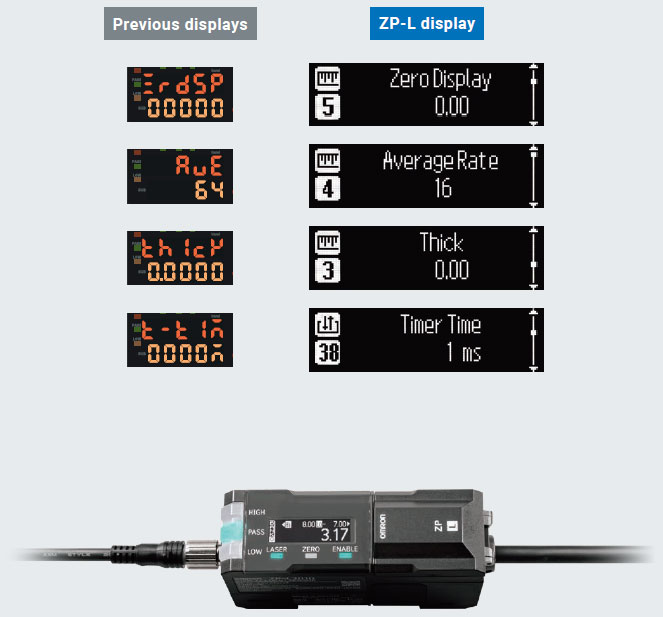

OLED 메뉴 — 매뉴얼 없이도 한눈에

세그먼트 표시 대신 OLED 디스플레이로 — 풍부한 표현이 가능해 매뉴얼을 뒤지지 않아도 어떤 항목을 다루는지 바로 확인.

OLED한눈에 이해

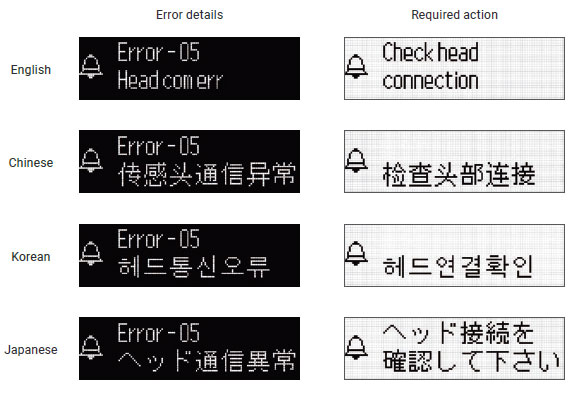

오류·조치 사항을 다국어로 안내

4개 언어 지원 — 오류 내용과 필요한 조치가 현지 작업자가 이해할 수 있는 언어로 표시되어 빠른 복구가 가능합니다.

4개 언어빠른 복구

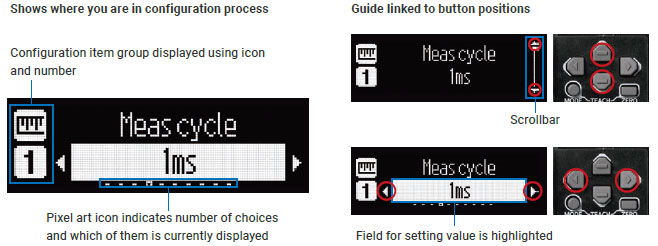

지금 어디 있는지 잃지 않는 설정 화면

버튼 동작과 화면 레이아웃이 짝을 이루어 — 설정 단계 중 길을 잃지 않고 직관적으로 조작할 수 있습니다.

직관 UI특허 설계

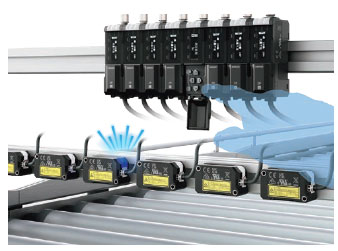

Find Me — 케이블 따라가지 않아도 OK

앰프를 설정 모드로 전환하면 연결된 센서 헤드의 인디케이터가 파란색으로 깜박여 — 케이블을 추적하는 번거로움 없이 즉시 찾을 수 있습니다.

Find Me현장 효율

SUPPORT SOFTWARE

ZP-L — 무료 PC 툴 Wave Inspire ZP

설비를 멈추지 않고 점검·검증·복구 — 데이터 로거나 별도 PLC 프로그래밍 없이도 시작합니다.

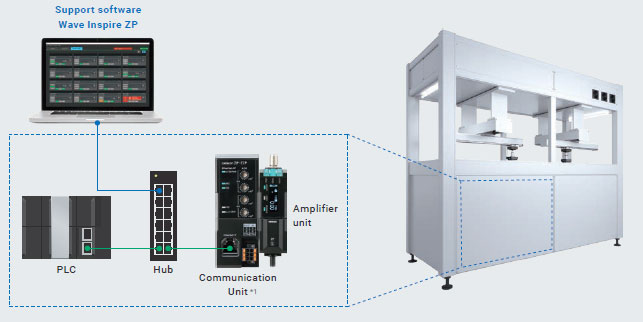

설비 가동 중에도 센서 상태 점검

스위칭 허브에 PC를 연결하면 설비 제어에 영향 없이 센서 상태 확인 — 데이터 로거도, PLC 프로그래밍도 필요 없습니다.

무료 PC 툴무중단 점검

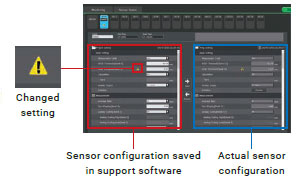

설정 변경을 찾고 한 번에 되돌리기

초기 설정 시점과 현재 설정을 비교 — 누군가 손댄 항목을 빠르게 찾아내고 클릭 한 번으로 원상복구할 수 있습니다.

변경 추적원클릭 복구

앰프 교체·증설 시 설정 일괄 복사

저장된 설정을 그대로 옮겨 붙이기 — 같은 설정을 매번 다시 잡는 수고를 없앱니다.

일괄 복사빠른 증설

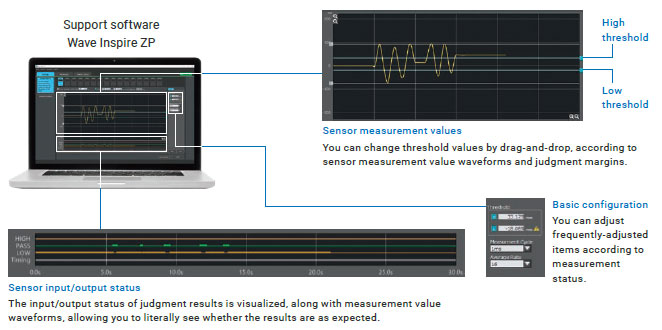

센서 연결 후 3분이면 측정 검증 끝

기존엔 PLC 상위 시스템이나 데이터 로거가 필요했던 측정 모니터링이 — 센서를 PC에 연결하고 3분이면 설정과 검증까지 완료됩니다.

3분 검증Zero Programming

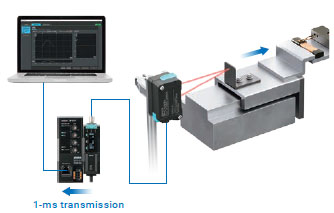

1 ms 고속, 3 μs 동기 측정

1 ms 간격으로 측정값을 그래프로 — 여러 센서가 연결돼 있어도 3 μs 이내 타이밍 동기로 실제 거동에 가까운 데이터를 확보합니다.

고속 1ms센서 간 동기

COMPACT DESIGN

ZP-L — 좁은 공간에 맞춘 컴팩트 설계

동급 최소·최경량 — 설비 강성 설계도 쉬워지고, 설치 후에도 다루기 편한 디테일을 갖췄습니다.

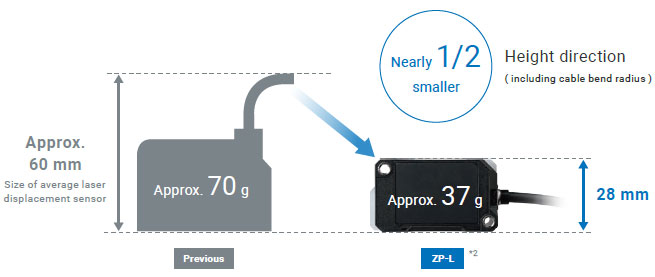

동급 최소·최경량 센서 헤드

높이 방향으로 더 작아지고 가벼워진 헤드 — 좁아진 설비 내부에 어렵지 않게 매립할 수 있고, 강성 설계도 한결 수월합니다.

동급 최소경량 설계

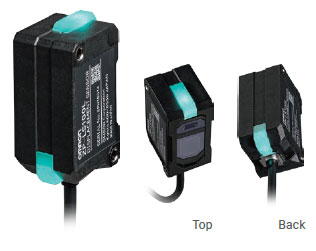

어디서 봐도 잘 보이는 인디케이터

헤드 상부와 후면 두 곳에 큼직한 인디케이터 — 어느 방향에서 봐도 동작 상태를 즉시 파악합니다.

전방향 시인성

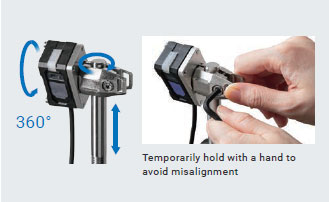

3방향 조정 가능한 마운팅 브라켓

기존엔 브라켓을 별도 설계·제작해야 했던 광축 조정 — 높이·수평·각도 세 방향을 손쉽게 미세 조정할 수 있는 전용 브라켓을 제공합니다.

광축 조정조립 시간 단축

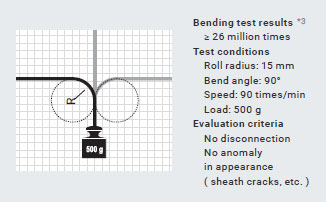

굴곡에 강한 로봇 케이블

케이블 베어나 로더 등 — 반복 굴곡이 발생하는 가동부에 적합한 고굴곡 연장 로봇 케이블을 함께 제공합니다.

로봇 케이블가동부 대응

SAFETY & LINEUP

ZP-L — 안전 인증과 폭넓은 라인업

Class 1 인증부터 슬레이브 앰프와 다양한 통신 옵션까지 — 설계 단계의 고민을 덜어 줍니다.

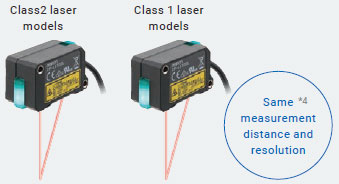

전 거리 영역에 Class 1 라인업

Class 2뿐 아니라 측정 거리·빔 형상별로 Class 1 모델을 갖춰 — CB 인증과 함께 설비의 별도 레이저 인증 부담을 줄입니다.

Class 1CB 인증

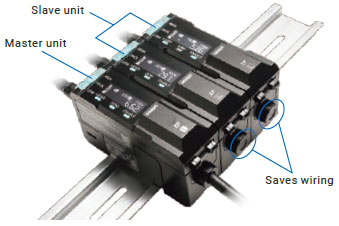

배선을 줄이는 슬레이브 앰프

여러 센서를 쓸 때 마스터에서 전원을 끌어와 슬레이브에 별도 전원 배선이 필요 없습니다 — 출력 없는 슬레이브는 케이블 없이 사용해 결선 작업까지 절감.

슬레이브 앰프배선 절감

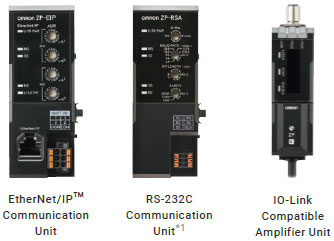

기존 네트워크에 맞추는 통신 유닛

센서 헤드와 앰프 외에 — 다양한 산업 네트워크에 연결되는 통신 유닛 라인업을 통해 데이터 시각화와 일괄 설정 쓰기를 지원합니다.

통신 유닛네트워크 호환

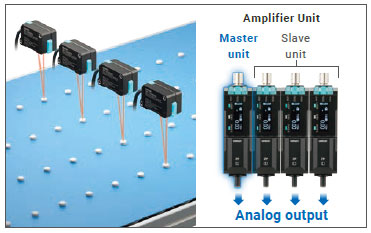

다점 측정용 고속 아날로그 슬레이브

고속 라인의 다점 측정에는 고속 아날로그 출력 슬레이브 — 통신 유닛과 함께 지원 소프트웨어로 동일 설정을 일괄 적용할 수 있습니다.

아날로그 출력다점 측정

CORE TECHNOLOGY

ZP-L — 동급 최고 성능을 받치는 4가지 기술

CMOS 이미지 센서부터 실링 기술과 알고리즘까지 — ZP-L의 정확도와 소형화는 자체 개발한 핵심 기술 위에 있습니다.

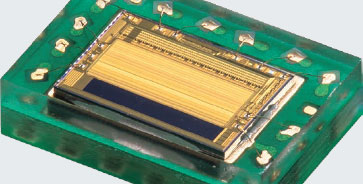

전용 설계 고감도 CMOS 센서

CMOS 이미지 센서의 내부 구조와 제조 공정까지 파고들어 — 고속·고감도·저노이즈 특성을 극대화한 전용 센서를 개발했습니다.

전용 CMOS저노이즈

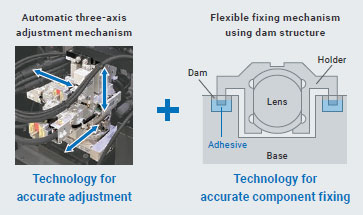

마이크로·나노미터 자동 조정 제조

마이크로미터 단위 렌즈 자동 조정과 나노미터 단위 고정 — 조립 편차를 극소화해 개체 간 성능 차이를 줄입니다.

나노 고정개체 균일

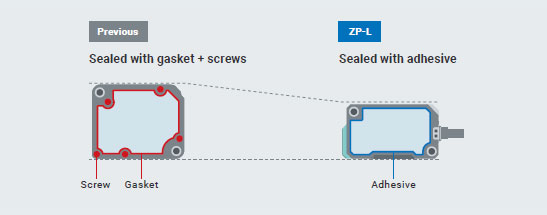

접착 실링으로 소형화 달성

나사·개스킷 실링 대신 접착 실링 — 케이스 공간을 효율적으로 써 동급 최소 사이즈에 높은 정확도를 양립시켰습니다.

접착 실링소형화

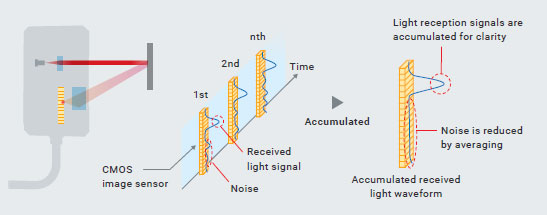

기울어진 설치도 견디는 센싱 알고리즘

수광 파형 적분 방식으로 미세한 빛까지 증폭 — 헤드가 기울어진 상태에서도 안정적인 검출을 유지합니다.

수광 적분기울기 대응

USE CASES

ZP-L — 10 μm ~ 1 mm 범위의 다양한 측정 응용

위치 결정부터 형상·접합 검사까지 — ZP-L이 활약할 수 있는 대표 측정 시나리오입니다.

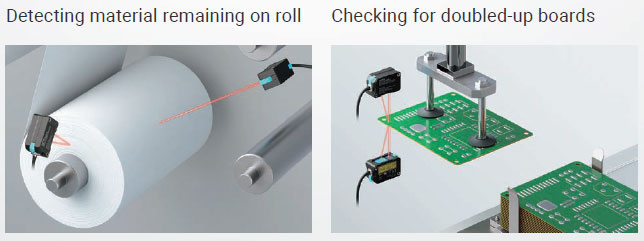

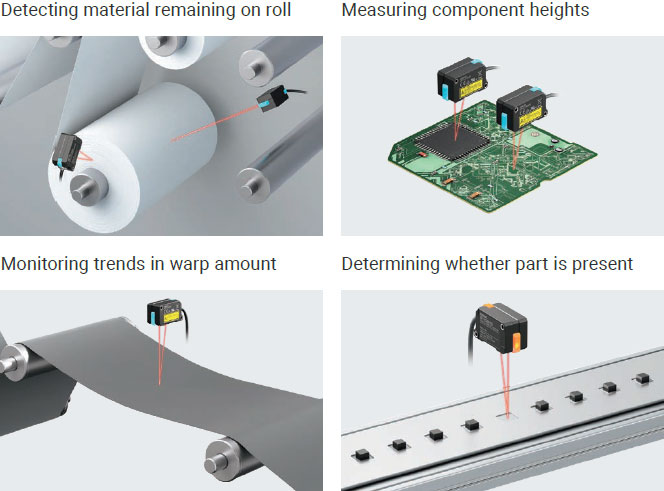

높이·두께 측정

워크의 높이와 두께를 측정해 양품 판정과 공정 관리에 — 미세한 변화도 안정적으로 잡아냅니다.

높이두께

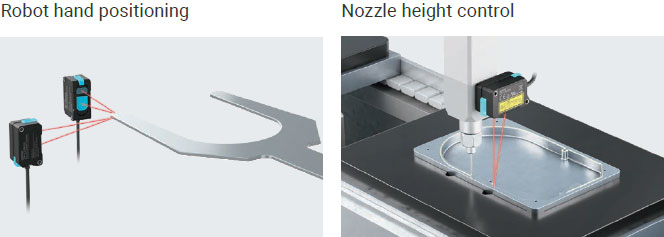

위치 결정·제어

이송 위치와 정렬 상태를 실시간으로 확인 — 다음 공정으로의 정확한 위치 결정을 지원합니다.

Positioning위치 제어

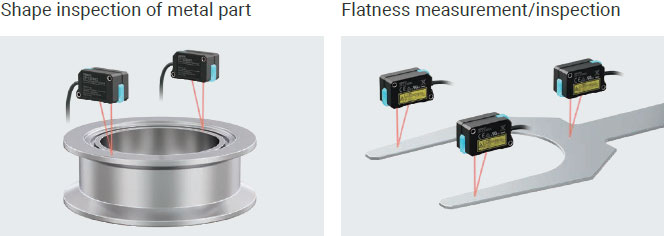

형상·곡률 측정

워크 표면의 굴곡과 프로파일을 측정해 — 변형, 휨, 곡률 등 형상 품질을 정밀하게 평가합니다.

형상프로파일

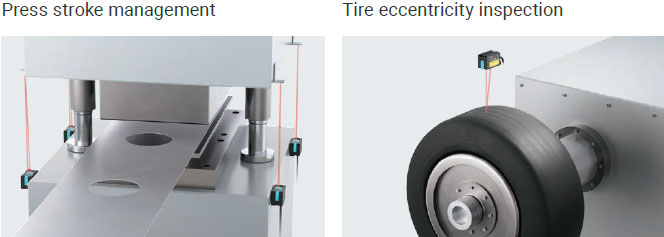

스트로크·처짐 측정

기구의 이동 거리나 부재의 처짐량을 측정 — 동작 안정성과 강성 검증에 활용됩니다.

Stroke처짐량

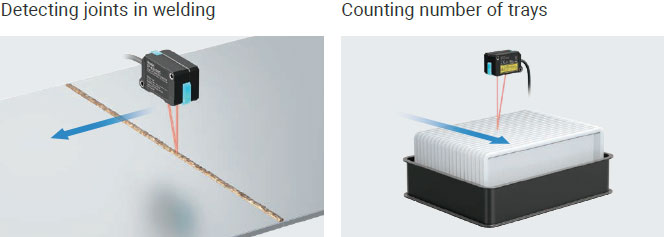

접합·카운팅 검사

접합부 단차나 워크 통과 수량을 검출 — 생산 라인의 흐름과 품질 정보를 동시에 확보합니다.

접합 단차카운팅
