스마트 카메라

FQ2 시리즈

이미지 검사를 위한 새로운 표준

아이템 리스트

특징

FQ2 — 컴팩트 하우징에 고급 검사 기능을 담은 올인원 비전 센서

OVERVIEW

FQ2, 한 눈에 보기

카메라·조명·컨트롤러를 한 몸체에 통합 — 검사, 위치 결정, OCR, 코드 리딩까지 한 대로 처리하는 비전 센서입니다.

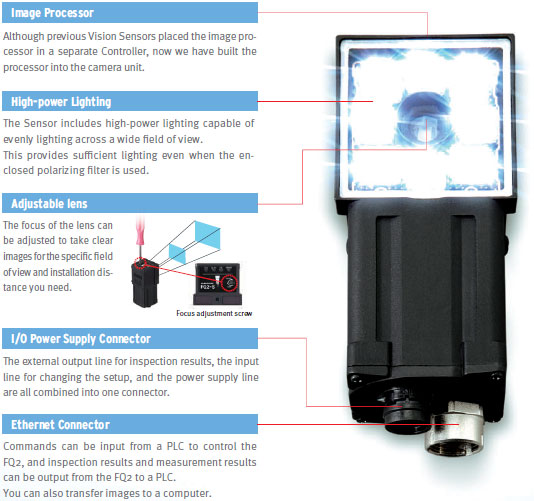

필요한 모든 것이 한 대 안에

카메라, 조명, 컨트롤러를 컴팩트 하우징에 통합 — 검사·위치 결정·OCR·코드 리딩을 단일 센서로 수행합니다.

올인원컴팩트

RUGGED DESIGN

FQ2 — 현장 환경을 견디는 견고한 설계

IP67 방수에 굴곡에 강한 케이블과 원터치 커넥터까지 — 가동부·습한 환경에서도 안심하고 운용할 수 있습니다.

IP67 방수로 습한 환경도 OK

물기가 있는 라인에서도 그대로 사용할 수 있는 IP67 등급 — 세척·결로 환경의 설치 제약을 덜어 줍니다.

IP67방수

굴곡에 강한 플렉시블 케이블

카메라에서 빠지는 모든 케이블이 플렉시블 사양 — 반복 굴곡이 발생하는 가동부에도 안전하게 적용할 수 있습니다.

플렉시블가동부 대응

스마트 클릭 커넥터

딸깍 들어맞는 명확한 체결감 — 결선이 빠르고 확실해 현장 배선 시간을 줄여 줍니다.

원터치 결선

EASY SETUP

FQ2 — 선정·설치·확장이 간단한 시스템

조명·렌즈 선택은 불필요, 마운팅 브라켓은 4면 대응 — 카메라 한 대 또는 32대까지 같은 방식으로 도입할 수 있습니다.

시야·거리만 정하면 모델 선정 끝

조명이나 렌즈를 따로 고를 필요 없이 시야와 설치 거리만 결정 — 부품 수가 적어 배선과 도입 공수도 크게 줄어듭니다.

간단 선정배선 절감

4면 대응 마운팅 브라켓

카메라와 조명이 일체형이라 축 정렬이 불필요 — 4방향 어느 면에나 부착 가능한 전용 브라켓으로 설치 자유도를 확보합니다.

광축 불필요설치 자유도

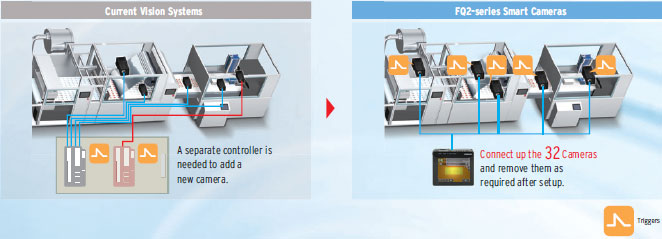

최대 32대 카메라까지 확장

별도 제어반 없이 필요한 위치에 카메라만 설치 — 단일 Touch Finder로 최대 32대까지 관리해 모니터 추가 부담을 없앱니다.

32대 확장Touch Finder

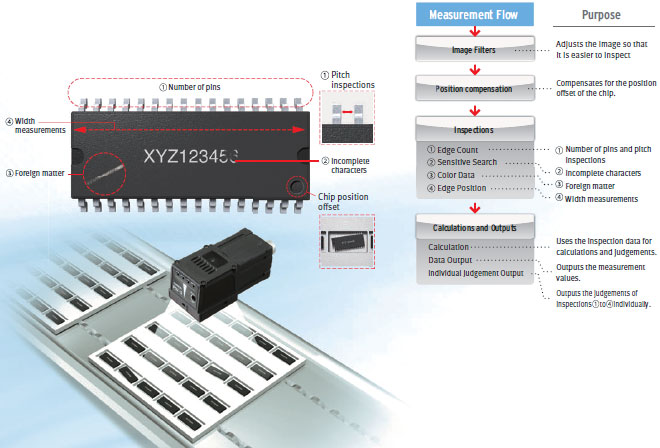

IMAGE INSPECTION

FQ2 — 검사와 위치 결정을 한 번에

Shape Search III를 비롯한 고급 검사 항목 — 외관 검사부터 회전 보정·위치 결정까지 단일 센서에서 조합 운영할 수 있습니다.

검사·위치 결정 동시 수행

여러 검사 항목을 조합해 외관 검사와 위치 결정을 한 센서에서 — 팔레트 단위 위치 보정으로 기구 정밀도 부담도 줄입니다.

외관 검사위치 결정

Shape Search III — 빛·배경에 강한 매칭

OMRON 독자 기술의 고속 형상 매칭 — 조명 간섭과 배경 영향을 받지 않고 고정밀 위치 검출을 안정적으로 수행합니다.

Shape Search III고정밀

Sensitive Search — 미세 차이도 검출

모델 이미지를 작은 영역으로 자동 분할 — 일반 서치로 잡히지 않는 미세한 차이를 큰 수치 차이로 검출합니다.

미세 결함고감도

회전 각도·위치 정보 측정

워크의 회전 각도와 위치 정보를 동시에 측정 — 위치 결정과 함께 홀 개수·크기 검사까지 함께 수행합니다.

각도 측정홀 검사

MEASUREMENT TOOLS

FQ2 — 에지·면적·색상까지 풍부한 측정 도구

에지 위치·폭부터 라벨링·색차 검출까지 — 다양한 검사 항목과 11종 이미지 필터, 캘리브레이션을 표준 탑재합니다.

Edge Pitch — 에지 개수 카운트

지정한 영역 내 에지 개수를 측정 — 핀이나 톱니 등 반복 패턴의 누락·과다를 안정적으로 검출합니다.

에지 개수

Edge Width — 에지 폭 측정

에지와 에지 사이 폭을 측정 — 부품 폭이나 갭 치수의 양품 판정에 활용합니다.

폭 측정치수 검사

Labeling — 색·크기별 카운트

지정한 색상·크기의 라벨 수를 세고 면적과 중심 위치까지 측정 — 결함·이물 검출에 활용할 수 있습니다.

Labeling이물 검출

Color Data — 색상 편차 검사

양품 등록 이미지와의 평균 색상값 차이를 비교 — 대상물 이상이나 이물을 색차로 안정 검출합니다.

색차양품 비교

11종 이미지 필터 표준 탑재

배경 억제와 팽창·침식 등 — 측정을 불안정하게 만드는 패턴을 제거하는 11종 필터를 표준 제공합니다.

이미지 필터측정 안정화

OCR

FQ2 — 사전 등록 없이 읽는 고속 OCR

FA 현장에서 자주 쓰이는 80여 종 폰트를 내장 — 흐릿하거나 변형된 문자도 학습 없이 안정적으로 읽어 냅니다.

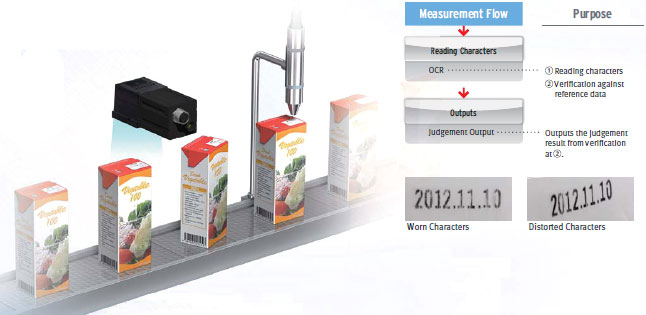

Date Verification — 인쇄 날짜 검증

컨베이어 환경 탓에 일그러지거나 흐려진 인쇄 문자도 — 내장 사전과 독자 읽기 방식으로 안정적인 판독을 보장합니다.

Date OCR내장 사전

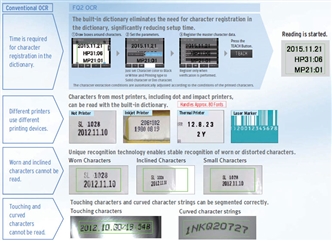

내장 사전 OCR — 등록 없이 즉시 사용

약 80종 FA 폰트를 내장 — 마모·블러·왜곡·배경 변화에 강한 변형 패턴까지 포함해 별도 파라미터 조정 없이 안정 판독합니다.

80종 폰트Zero 학습

사용자 사전에 특수 문자 추가

기본 설정으로 판독이 어려운 특수 폰트도 — 사전에 추가 등록만 하면 FQ2가 신뢰성 있게 읽어 냅니다.

사용자 사전특수 폰트

Calendar — 매일 날짜 입력 불필요

유통기한과 인쇄 날짜를 매일 수동 설정할 필요 없이 자동 갱신 — 외부 시스템 명령으로 프린터와 동기도 가능합니다.

자동 날짜외부 동기

이미지·판독 데이터 로깅

센서 내 일시 저장은 물론 — 4 GB SD 카드에 최대 1만 매 이미지와 1천만 건 판독 결과를 보관해 트레이서빌리티를 지원합니다.

SD 로깅트레이서빌리티

CODE READER

FQ2 — DPM까지 안정 판독하는 코드 리더

1D·2D 15종 코드 대응 — 필터, 리트라이, 인쇄 품질 등급화로 어려운 인쇄 조건에서도 판독률을 끌어올립니다.

코드·문자열 동시 베리피케이션

코드 리딩과 OCR 검사 항목을 조합 — 외부 장치 프로그래밍 없이 FQ2 내부에서 코드와 문자열을 직접 대조합니다.

코드 검증Zero 프로그래밍

다이렉트 마킹(DPM) 안정 판독

소재 차이로 인쇄 상태가 불안정한 DPM 코드도 — 전용 기능으로 안정적인 판독을 실현합니다.

DPM 전용

인쇄 품질 등급화 기능

DataMatrix 등 2D 코드의 품질을 등급화 — 인라인에서 상대적 품질 변화와 변화 요인 파라미터를 확인할 수 있습니다.

품질 등급DataMatrix

4종 독자 필터로 노이즈 제거

OMRON이 개발한 4종 필터 중 최대 3개를 원하는 순서로 적용 — 인쇄 불균일과 노이즈를 제거해 판독 안정성을 높입니다.

독자 필터

리트라이 — 판독 조건 자동 전환

노출 시간과 판독 조건을 단계적으로 바꾸며 자동 재시도 — 최대 32 세트 조건을 등록해 사용률 높은 순서로 자동 정렬합니다.

자동 재시도32 세트

LINEUP

FQ2 — 다양한 설비에 맞춘 폭넓은 라인업

시야 7.5 mm부터 240 mm 통합형, C-mount 자유 렌즈, 협소 공간용 와이드 뷰까지 — 어떤 라인에도 맞는 모델을 고를 수 있습니다.

통합형 센서 — 7.5 ~ 240 mm 시야

올인원 센서는 시야 변화가 제한적이라는 통념을 깨고 — 7.5 mm부터 240 mm까지 끊김 없는 시야 라인업을 제공합니다.

통합형와이드 시야

Wide View — 협소 공간용 사이드 카메라

사이드뷰 와이드 앵글 카메라로 워크에 가까이 설치해도 넓은 영역을 촬영 — 컨베이어 옆에서 돌출 없이 검사할 수 있습니다.

Wide View협소 공간

C-mount 센서 — 렌즈 자유 선택

통합형이 다루지 못하는 1 m 이상 장거리나 1 mm 이하 협시야까지 — C-mount 모델로 외부 조명과 렌즈를 자유롭게 조합합니다.

C-mount장거리

COMMUNICATION

FQ2 — PLC·EtherNet/IP 등 폭넓은 통신 지원

PLC 래더 부담을 덜어 주는 PLC Link부터 FINS, EtherNet/IP, I/O 확장 유닛까지 — 기존 설비 네트워크에 그대로 연결됩니다.

PLC Link — 래더 작성 부담 절감

PLC와의 데이터 교환을 PLC Link로 처리 — 복잡한 래더 프로그램 작성 시간과 작업량을 크게 줄여 줍니다.

PLC LinkZero 래더

FINS/TCP — OMRON PLC와 간편 연결

OMRON 전용 FINS/TCP 통신을 지원 — 복잡한 TCP 패킷 처리 없이 OMRON PLC와 빠르고 간단하게 연결합니다.

FINS/TCP

EtherNet/IP — 글로벌 표준 호환

세계 공장에서 폭넓게 쓰이는 EtherNet/IP를 지원 — OMRON PLC와 타사 EtherNet/IP 기기 어디든 손쉽게 연결할 수 있습니다.

EtherNet/IP글로벌 표준

I/O 확장 유닛 — 최대 3배 출력

I/O 접점 수를 최대 3배까지 확장 — 검사 항목별 개별 판정 결과 출력 요구에 대응합니다.

I/O 확장개별 판정

용도별 조작 인터페이스 선택

애플리케이션에 맞춰 조작 인터페이스와 모니터 사이즈를 자유롭게 선택 — 현장 운용성을 최적화합니다.

Touch Finder현장 운용
