직관적 UI로 몇 분 만에 설정, 교육 없이 바로 투입

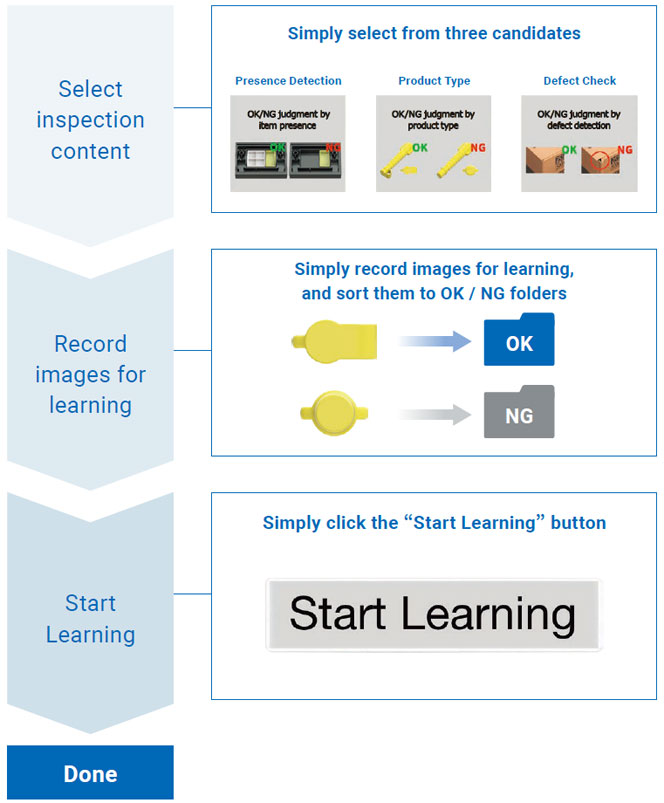

화면 안내를 따라가면 수분 내 설정 완료 — 복잡한 파라미터 없는 직관적 UI로 현장 작업자도 별도 교육 없이 바로 운용합니다.
간편 셋업직관적 UI
상품
상품 정보 로딩 중...
OMRON화면 안내만 따라가면 처음 사용자도 수분 내에 설정 완료 — 별도 교육 없이 라인에 바로 투입합니다.
화면 안내를 따라가면 수분 내 설정 완료 — 복잡한 파라미터 없는 직관적 UI로 현장 작업자도 별도 교육 없이 바로 운용합니다.

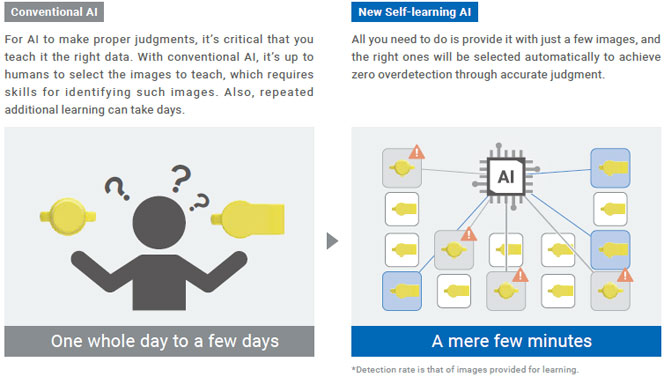

AI가 스스로 학습 이미지를 선별하고 임계값까지 자동 설정 — AI 전문 지식이 전혀 없어도 정밀 검출을 구현합니다.
어떤 이미지를 학습시킬지 AI가 직접 판단 — 전용 학습 환경이나 AI 전문 지식 없이 현장에서 바로 학습을 시작할 수 있습니다.

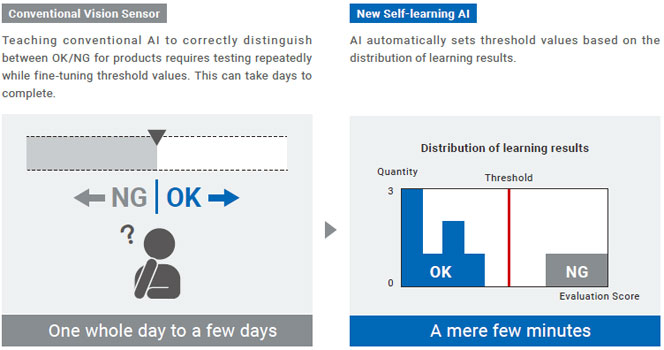

검출 임계값 조정도 AI가 수행 — 숙련된 엔지니어 없이도 최적의 검출 기준을 자동으로 설정합니다.
IP67 방수 구조와 오토포커스로 세정이 필요한 현장부터 고혼합 생산 라인까지 폭넓게 대응합니다.

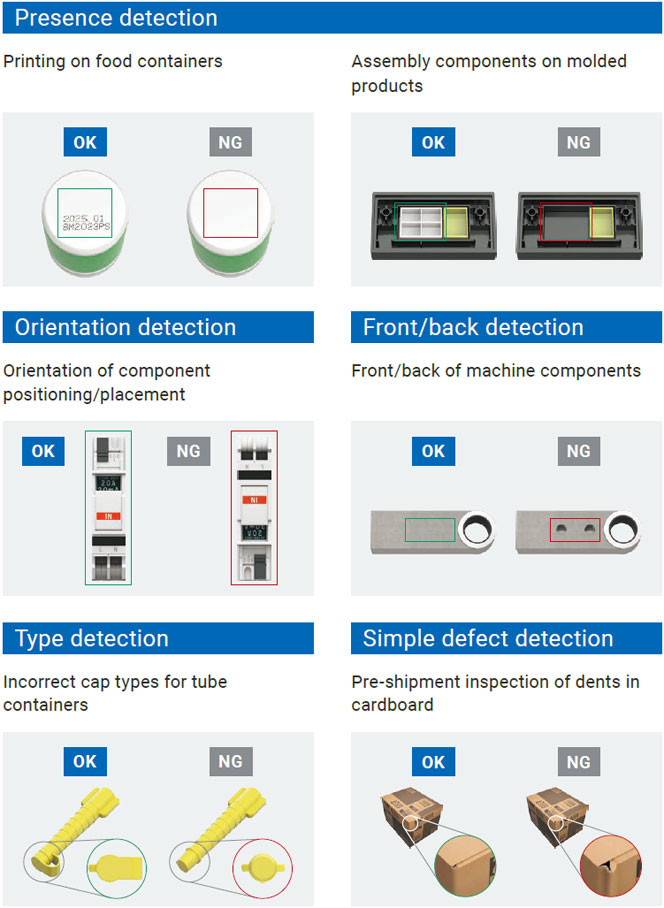

외관 검사, 부품 유무 확인, 문자·코드 판독까지 — 업종과 워크에 구애받지 않고 다양한 현장에 투입할 수 있습니다.

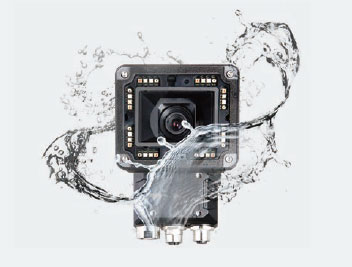

IP67 방수 등급으로 정기 세정이 필요한 현장에서도 안정 가동 — 견고한 구조로 설치 후 유지보수 부담을 줄입니다.

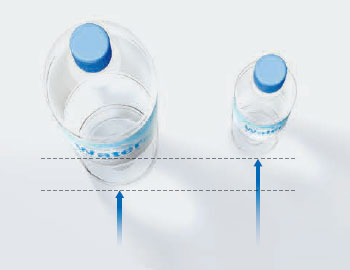

조건 전환만으로 다양한 크기의 워크에 대응 — 카메라를 물리적으로 이동하는 기구 없이 체인지오버를 완료합니다.
크기가 다른 워크가 혼재하는 라인에서도 오토포커스 렌즈 조건 전환만으로 대응 — 기구 없이 체인지오버를 끝냅니다.

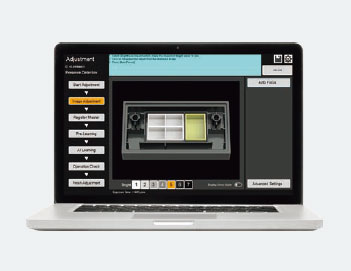

무료 소프트웨어로 PC와 터치스크린 PC 모두에서 원격 설정 및 관리가 가능합니다.
구매 후 무료 다운로드 소프트웨어로 PC에서 카메라 설정을 원격 관리 — 현장에 직접 가지 않고도 파라미터 조정이 가능합니다.

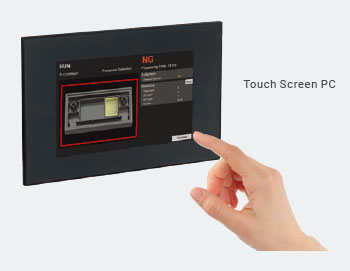

터치스크린 PC에 소프트웨어를 설치해 현장에서 직접 조작 가능 — 기존 작업 환경을 크게 바꾸지 않고 도입할 수 있습니다.
← 좌우로 스크롤하면 전체 종류를 확인할 수 있습니다 →
AI 판정 카메라
| 외관 | 화소 수 | 이미지 센서 | 조명 | 카메라 설치 거리(mm) | X 시야 × Y 시야(mm) | 형식 |
|---|---|---|---|---|---|---|
 | 160만 화소 | 색상 | 흰색 | 59~1,000 | 39×29~845×624 | FHV7X-C016-S06-W-01 |
| 60~1,000 | 23.5×17.5~543×407 | FHV7X-C016-S09-W-01 | ||||
| 60~1,000 | 16.5×12.5~407×305 | FHV7X-C016-S12-W-01 | ||||
| 110~2,000 | 27×20~614×460 | FHV7X-C016-S16-W-01 | ||||
| 188~2,000 | 30×23~390×290 | FHV7X-C016-S25-W-01 |
판별 가능한 최소 크기(참고값)
| Y 시야(mm) | 15 | 35 | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 판별 가능 최소 크기(mm)* | 2.5 | 6 | 8 | 17 | 25 | 33 | 42 | 50 | 67 | 83 | 100 |
케이블
| 외관 | 종류 | 케이블 길이 | 형식 |
|---|---|---|---|

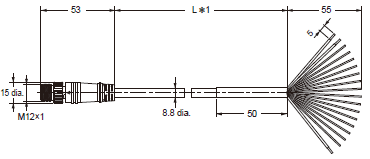

 | 전원 I/O 케이블(내굴곡형) | 2m | FHV-VDB2 2M |
| 3m | FHV-VDB2 3M | ||
| 5m | FHV-VDB2 5M | ||
| 10m | FHV-VDB2 10M | ||
| 20m | FHV-VDB2 20M | ||

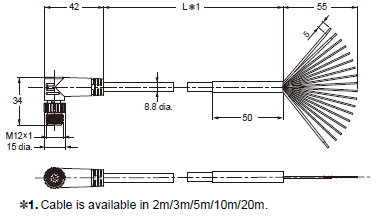

 | 전원 I/O 케이블(내굴곡형, 직각형) | 2m | FHV-VDLB2 2M |
| 3m | FHV-VDLB2 3M | ||
| 5m | FHV-VDLB2 5M | ||
| 10m | FHV-VDLB2 10M | ||
| 20m | FHV-VDLB2 20M | ||

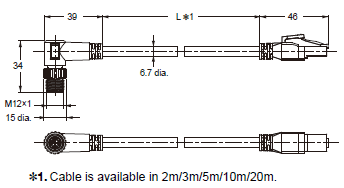

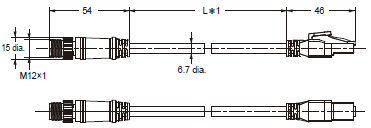

 | 이더넷 케이블(내굴곡형) | 2m | FHV-VNB2 2M |
| 3m | FHV-VNB2 3M | ||
| 5m | FHV-VNB2 5M | ||
| 10m | FHV-VNB2 10M | ||
| 20m | FHV-VNB2 20M | ||
 | 이더넷 케이블(내굴곡형, 직각형) | 2m | FHV-VNLB2 2M |
| 3m | FHV-VNLB2 3M | ||
| 5m | FHV-VNLB2 5M | ||
| 10m | FHV-VNLB2 10M | ||
| 20m | FHV-VNLB2 20M |
스마트 카메라 데이터 유니트
| 외관 | 종류 | 형식 |
|---|---|---|
 | 병렬 인터페이스 | FHV-SDU10 |
스마트 카메라 데이터 유니트용 케이블

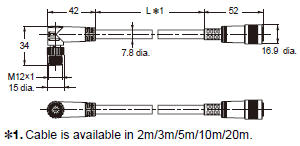

| 외관 | 종류 | 케이블 길이 | 형식 | |
|---|---|---|---|---|
 | 스마트 카메라 데이터 유니트 케이블 (내굴곡)*1 | 2m | FHV-VUB2 2M | |
| 3m | FHV-VUB2 3M | |||
| 5m | FHV-VUB2 5M | |||
| 10m | FHV-VUB2 10M | |||
| 20m | FHV-VUB2 20M | |||
 | 스마트 카메라 데이터 유니트 케이블 (내굴곡, 직각)*1 | 2m | FHV-VULB2 2M | |
| 3m | FHV-VULB2 3M | |||
| 5m | FHV-VULB2 5M | |||
| 10m | FHV-VULB2 10M | |||
| 20m | FHV-VULB2 20M | |||
 | 병렬 I/O 케이블 | 2m | XW2Z-S013-2 | |
| 5m | XW2Z-S013-5 | |||
 | 커넥터 단자대 변환 유니트용 병렬 I/O 케이블 | 0.5m | XW2Z-050EE | |
| 1m | XW2Z-100EE | |||
| 1.5m | XW2Z-150EE | |||
| 2m | XW2Z-200EE | |||
| 3m | XW2Z-300EE | |||
| 5m | XW2Z-500EE | |||
 | 커넥터 단자대 변환 유니트*2 | 푸시인 타입 | - | XW2K-34G-T |
| 플러스 나사형 | - | XW2D-34G6 | ||
| 마이너스 나사형 | - | XW2R-E34GD-T | ||
광학 필터
| 외관 | 종류 | 형식 | |
|---|---|---|---|
 | 편광 필터 | 가시광선용 | FHV-XPL |
 | 확산 필터 | FHV-XDF | |
액세서리
| 외관 | 종류 | 형식 | |
|---|---|---|---|
 | 스마트 카메라 본체 및 조명 컨트롤러 고정용 장착 브라켓 | FHV-XMT-7 | |
 | 조명 커버(교체용) | FHV-XCV | |
 | 방수 패킹*1 (교체용, 5개) | 조명 모듈용 | FHV-XWP-LTM |
 | 방수 캡(교체용) | 이더넷 커넥터용 | FHV-XWC-ECN |
 | 조명 커넥터용 | FHV-XWC-LCN | |
 | 조명 모듈용 차광 시트(교체용, 3개)*2 | FHV-XLS-LTM | |
| - | 마이크로 SD 카드 커버 전용 나사(교체용, 10개) | FHV-XSCR-MSD | |
주변기기
| 외관 | 자세히 | 형식 | ||
|---|---|---|---|---|
 | EtherNet/IP·이더넷 산업용 스위칭 허브 | 5포트 | 소비전류:0.07A | W4S1-05D |
*1. 본 케이블을 사용할 경우, I/O 케이블(FHV-VDB2/VDLB2/VDBX2/VDLBX2)은 연결할 수 없습니다.
*2. 자세한 내용은 커넥터 단자대 변환 유니트, XW2K 시리즈(카탈로그 번호: SDCA-014), XW2R 데이터시트, XW2D 시리즈(카탈로그 번호: CDLJ-032)를 참조하십시오.
*1. 조명 모듈을 교체할 때는 방수 패킹도 함께 교체해 주십시오.
*2. 차광 시트는 소모품이므로 시간이 지나면 노후화됩니다. 필요에 따라 교체해 주십시오.
| 항목 | FHV7X-C016- S06-W-01 | FHV7X-C016- S09-W-01 | FHV7X-C016- S12-W-01 | FHV7X-C016- S16-W-01 | FHV7X-C016- S25-W-01 | |
|---|---|---|---|---|---|---|
| 촬영 | CMOS 이미지 센서 | 1/2.9인치 상당 | ||||
| 컬러/흑백 | 색상 | |||||
| 유효 화소 수 | 1,440(H)×1,080(V) | |||||
| 픽셀 크기 | 3.45×3.45μm | |||||
| 셔터 방식 | 글로벌 셔터 | |||||
| 프레임 레이트 (이미지 캡처 시간) | 224fps(4.5ms) | |||||
| 조명 색상 | 흰색 | |||||
| LED 위험 그룹 | 위험군 2 | |||||
| 렌즈 초점 거리 | 6mm | 9mm | 12mm | 16mm | 25mm | |
| 시야·설치 거리 | “형식/종류”에 기재된 설치 거리와 X 시야, Y 시야의 관계를 참조해 주십시오. | |||||
| 외부 인터페이스 | Ethernet 통신 | I/F: 1000BASE-T 프로토콜: 없음 절차(TCP) | ||||
| EtherNet/IP 통신 | 있음(대상/이더넷 포트 사용) | |||||
| PROFINET 통신 | 있음(슬레이브/이더넷 포트 사용) Conformance class A | |||||
| EtherCAT 통신 | 없음 | |||||
| 시리얼 통신 | 없음 | |||||
| 병렬 I/O 극성 | NPN/PNP 공통 | |||||
| 패럴렐 I/F | 고속 입력 1개, 범용 입력 3개, 고속 출력 1개, 범용 출력 4개 | |||||
| SD Card I/F | 마이크로 SD 카드(SDHC 규격) | |||||
| 표시등 | 본문 | PWR:녹색, RUN:녹색, LINK:황색, BUSY:녹색, OR:황색, ERR:적색 | ||||
| SD부 | SD ACCESS:황색 | |||||
| 전원전압 | DC 21.6V~DC 26.4V(단, I/O 케이블 20m 연결 시에는 DC 24.0V~DC 26.4V) | |||||
| 소비전류 | 4.2A이하 | |||||
| 사용 환경 | 주위온도 범위 | 작동 시: 0~+40℃, 보관 시: -25~+65℃(단, 결빙 및 결로가 없어야 함) | ||||
| 주위습도 범위 | 동작 시, 보관 시:각35~85%RH(단, 결로 없을 것) | |||||
| 주위 분위기 | 부식성 가스 없을 것 | |||||
| 진동 내성(내구) | 10~150Hz, 반폭 0.15mm, X/Y/Z 방향 각각 8분 10회 | |||||
| 충격 내성(내구) | 150m/s² , 6방향, 각 3회(상하·좌우·전후) | |||||
| 내노이즈성 | 고속 과도/버스트 DC 전원 직접 주입 전압: 2kV, 펄스 상승 시간: 5ns, 펄스 폭: 50ns, 버스트 지속 시간: 15ms/0.75ms, 주기: 300ms, 인가 시간: 1분 ·I/O 라인 클램프: 1kV, 펄스 상승 시간: 5ns, 펄스 폭: 50ns, 버스트 지속 시간: 15ms/0.75ms, 주기: 300ms, 인가 시간: 1분 | |||||
| 접지 | D종 접지/접지 저항 100Ω 이하(제3종 접지) | |||||

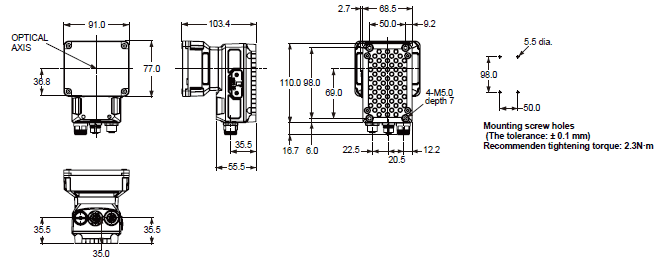

| 외형 | 외형치수 | 높이 113.5mm × 너비 91.0mm × 깊이 103.4mm | ||||
| 중량 | 약990g | |||||
| 보호구조 | IEC 60529 규격 IP67(단, 커넥터 캡을 분리할 때는 IEC 60529 규격 IP40) | |||||
| 케이스 재질 | 본체: 알루미늄 다이캐스팅(ADC12) 촬영부: 폴리카보네이트 | |||||
| 부속품 | ·이더넷 커넥터용 방수 캡(본체에 장착된 상태): 1개 ·조명 커넥터용 방수 캡(본체에 장착된 상태): 1개 ·사용 설명서(일본어/영어): 1부 ·SYSMAC 회원 가입 안내: 1부 ·EU용 일반 규정 준수 정보 및 지침: 1부 | |||||
| 그 외 | UI 조작 | 원격 접속 도구를 통해 조작 | ||||
| 지원 언어 | 일본어, 영어, 중국어(간체), 중국어(번체), 독일어, 프랑스어, 이탈리아어, 스페인어, 한국어, 베트남어, 폴란드어 | |||||
| 형식 | FHV-XDF | FHV-XPL | |
|---|---|---|---|
| 필터 유형 | 공유 | 편광 | |
| 지원 파장 | 가시광선에서 적외선까지 | 가능시광 | |
| 호환 가능한 조명 모듈 | FHV-LTM-W FHV-LTM-R FHV-LTM-IR FHV-LTM-MC | FHV-LTM-W FHV-LTM-R FHV-LTM-MC (적외선 미지원) | |
| 사용 환경 | 주위온도 범위 | 동작 시:0~+40℃, 보관 시:-25~+65℃(단, 결빙, 결로 없을 것) | |
| 주위습도 범위 | 동작 시, 보관 시:각35~85%RH(단, 결로 없을 것) | ||
| 주위 분위기 | 부식성 가스 없을 것 | ||
| 진동 내성(내구) | 10~150Hz, 반폭 0.35mm, X/Y/Z 방향 각각 8분 10회 | ||
| 충격 내성(내구) | 150m/s² , 6방향, 각 3회(상하·좌우·전후) | ||
| 재질 | 알루미늄(A6061), 폴리카보네이트 | ||
| 중량 | 약70g | ||
| 항목 | 병렬 인터페이스 | |
|---|---|---|
| 형식 | FHV-SDU10 | |
| 입력출력사양 | 병렬 입출력 | 입력 12점, 출력 24점(NPN/PNP 겸용) |
| 스마트 카메라 인터페이스 | 전용 케이블로 연결, 카메라 연결 대수: 1대 | |
| 표시등 | 본문 | POWER:녹색, ERROR:적색, RUN:녹색, BUSY:녹색, CAMERA:황색, OR:황색 |
| 전원전압 | DC 21.6V~DC 26.4V (단, 스마트 카메라 데이터 유니트 케이블 20m를 연결할 경우, DC 24.0V~DC 26.4V) | |
| 절연저항 | DC 단자 일괄과 FG 단자 간 : 0.5MΩ(250V 메가오옴계에서) | |
| 소비전류 | 4.5A이하 | |
| 사용 환경 | 주위온도 범위 | 동작 시:0~+50℃, 보관 시:-25~+65℃(단, 결빙, 결로 없을 것) |
| 주위습도 범위 | 동작 시, 보관 시:각35~85%RH(단, 결로 없을 것) | |
| 주위 분위기 | 부식성 가스 없을 것 | |
| 진동 내성(내구) | 10~150Hz, 반폭 0.1mm, X/Y/Z 방향 각 8분, 10회 | |
| 충격 내성(내구) | 150m/s² , 6방향, 각 3회(상하·좌우·전후) | |
| 내노이즈성 | 고속 과도 버스트 DC 전원 직접 주입 전압: 2kV, 펄스 상승 시간: 5ns, 펄스 폭: 50ns, 버스트 지속 시간: 15ms/0.75ms, 주기: 300ms, 인가 시간: 1분 I/O 라인 클램프: 1kV, 펄스 상승 시간: 5ns, 펄스 폭: 50ns, 버스트 지속 시간: 15ms/0.75ms, 주기: 300ms, 인가 시간: 1분 | |
| 접지 | D종 접지(접지 저항 100Ω 이하)*기존의 제3종 접지 | |

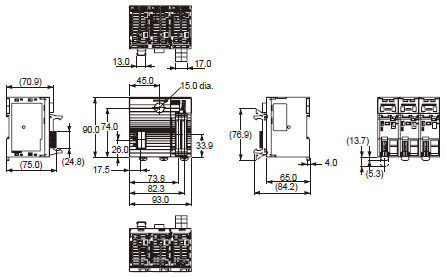

| 외형 | 외형치수 | 높이(90mm) × 너비(93mm) × 깊이(65mm) |
| 중량 | 약250g | |
| 보호구조 | IEC60529 규격 IP20 | |
| 케이스 재질 | PC+ABS, PC | |
| 부속품 | 사용 설명서(일본어/영어): 1부, 규정 준수 확인서: 1부 | |
| 형식 | FHV- VDB2 2M | FHV- VDLB2 2M | FHV- VDB2 3M | FHV- VDLB2 3M | FHV- VDB2 5M | FHV- VDLB2 5M | FHV- VDB2 10M | FHV- VDLB2 10M | FHV- VDB2 20M | FHV- VDLB2 20M | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이블 길이 | 2m | 3m | 5m | 10m | 20m | ||||||
| 커넥터 타입 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | |
| 케이블타입 | 내굴곡 케이블 | ||||||||||
| 전선 규격 | 전원선 | AWG21 | |||||||||
| 그 외 | AWG26 | ||||||||||
| 케이블 직경 | φ8.8±0.3mm | ||||||||||
| 최소 굽힘 반경 | 고정 사용 시: 40mm, 슬라이딩 사용 시: 70mm | ||||||||||
| 입력출력 신호 | 입력 신호 | 4개: STEP, DI0~2 | |||||||||
| 출력 신호 | 5개: ERROR, OR, BUSY, READY, STGOUT/SHTOUT | ||||||||||
| RS-232C | 2개: 송신 데이터, 수신 데이터 (본 제품은 RS-232C 통신을 지원하지 않습니다.) | ||||||||||
| 사용 환경 | 주위온도 범위 | 동작 시:-10~+70℃, 보관 시:-25~+85℃(단, 결빙, 결로 없을 것) | |||||||||
| 주위습도 범위 | 동작 시, 보관 시:각0~93%RH(단, 결로 없을 것) | ||||||||||
| 주위 분위기 | 부식성 가스 없을 것 | ||||||||||
| 진동 내성(내구) | 10~150Hz, 반폭 0.35mm, X/Y/Z 방향 각각 8분 10회 | ||||||||||
| 충격 내성(내구) | 150m/s² , 6방향, 각 3회(상하·좌우·전후) | ||||||||||
| 재질 | 성형부: 나일론, PVC 외피부: PVC | ||||||||||
| 중량 | 약250g | 약370g | 약590g | 약1,170g | 약2,310g | ||||||
| 형식 | FHV- VNB2 2M | FHV- VNLB2 2M | FHV- VNB2 3M | FHV- VNLB2 3M | FHV- VNB2 5M | FHV- VNLB2 5M | FHV- VNB2 10M | FHV- VNLB2 10M | FHV- VNB2 20M | FHV- VNLB2 20M | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이블 길이 | 2m | 3m | 5m | 10m | 20m | ||||||
| 커넥터 타입 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | |
| 케이블타입 | 내굴곡 케이블 | ||||||||||
| 케이블 직경 | φ6.7±0.3mm | ||||||||||
| 최소 굽힘 반경 | 고정 사용 시: 35mm, 슬라이딩 사용 시: 50mm | ||||||||||
| 사용 환경 | 주위온도 범위 | 동작 시:-10~+70℃, 보관 시:-25~+85℃(단, 결빙, 결로 없을 것) | |||||||||
| 주위습도 범위 | 동작 시, 보관 시:각0~93%RH(단, 결로 없을 것) | ||||||||||
| 주위 분위기 | 부식성 가스 없을 것 | ||||||||||
| 진동 내성(내구) | 10~150Hz, 반폭 0.35mm, X/Y/Z 방향 각각 8분 10회 | ||||||||||
| 충격 내성(내구) | 150m/s² , 6방향, 각 3회(상하·좌우·전후) | ||||||||||
| 재질 | 금형 부분: PVC, 외피 부분: PVC | ||||||||||
| 중량 | 약140g | 약200g | 약310g | 약590g | 약1,150g | ||||||
| 형식 | FHV- VUB2 2M | FHV- VULB2 2M | FHV- VUB2 3M | FHV- VULB2 3M | FHV- VUB2 5M | FHV- VULB2 5M | FHV- VUB2 10M | FHV- VULB2 10M | FHV- VUB2 20M | FHV- VULB2 20M | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이블 길이 | 2m | 3m | 5m | 10m | 20m | ||||||
| 커넥터 타입 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | 스트레이트커넥터 | 직각 커넥터 | |
| 케이블타입 | 내굴곡 케이블 | ||||||||||
| 케이블 직경 | φ7.8±0.3mm | ||||||||||
| 최소 굽힘 반경 | 고정 사용 시: 40mm, 슬라이딩 사용 시: 65mm | ||||||||||
| 사용 환경 | 주위온도 범위 | 동작 시:-10~+70℃, 보관 시:-25~+85℃(단, 결빙, 결로 없을 것) | |||||||||
| 주위습도 범위 | 동작 시, 보관 시:각0~93%RH(단, 결로 없을 것) | ||||||||||
| 주위 분위기 | 부식성 가스 없을 것 | ||||||||||
| 진동 내성(내구) | 10~150Hz, 반폭 0.35mm, X/Y/Z 방향 각각 8분 10회 | ||||||||||
| 충격 내성(내구) | 150m/s² , 6방향, 각 3회(상하·좌우·전후) | ||||||||||
| 재질 | 금형 부분: PVC, 외피 부분: PVC | ||||||||||
| 중량 | 약200g | 약290g | 약470g | 약900g | 약1,780g | ||||||
| 명칭 | 설명 |
|---|---|
| CPU | Intel Pentium 프로세서 탑재(SSE2 이상, AVX2 지원) |
| OS | ·Windows 10 Pro(32/64bit)또는Enterprise(32/64bit) ·Windows 11 Pro(64bit)또는Enterprise(64bit) |
| 메모리 | 8GB(16GB 이상 권장) |
| 하드 디스크 여유 공간 | 2GB이상 |
| 표시 화면 | 해상도: 1280×800 도트 이상, 표시 색상: 트루 컬러(32비트) |
| 네트워크 | 10BASE-T 호환 네트워크(100BASE-TX 권장) |
| 파일명 | 카탈로그 번호 | 파일크기 | ||
|---|---|---|---|---|
| 데이터시트 | JPN | FHV7H Series Smart Camera DATASHEET | SDNC-055A | 1.98 MB |
| 데이터시트 | ENG | FHV7H Series Smart Camera DATASHEET | Q376-E1-01 | 1.59 MB |
| 카탈로그 | ENG | FHV7 Series Catalog | Q264-E1-19 | 12.84 MB |
| 카탈로그 | JPN | FHV7シリーズ カタログ | SDNC-013Z | 13.79 MB |
| 카탈로그 | JPN | 画像センサ セレクションガイド | SDNC-017A | 1.08 MB |
| 카탈로그 | ENG | FHV7 Series Catalog | Q265-E1-19 | 7.46 MB |
| 카탈로그 | ENG | FHV7 Series Catalog | Q264-E1-17 | 12.88 MB |
| 카탈로그 | ENG | Selection Guide for Vision Sensors | Q273-E1-01 | 854.86 KB |
| 카탈로그 | JPN | FHV7-AIシリーズ カタログ | SDNC-052B | 5.11 MB |
| 카탈로그 | ENG | FHV7-AI Series Catalog | Q366-E1-02 | 5.16 MB |
| 카탈로그 | KOR | FHV7-AI 카탈로그 | SDNC-052A-K6 | 59.7 MB |
