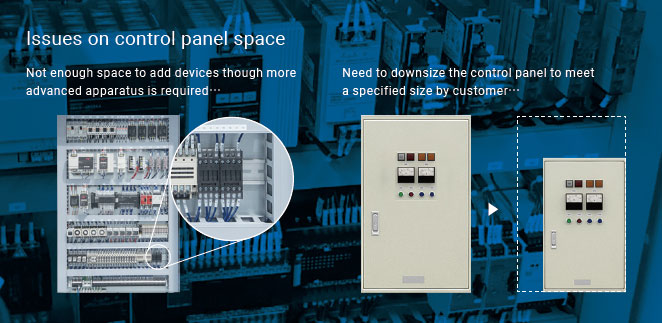

공간 절약 및 고급 제어 패널 제공

업계 최소 크기의 인터페이스 배선 시스템.

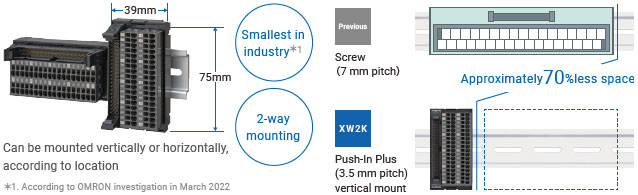

업계 최소 크기 및 양방향 수직/수평 장착 기능

패널 인터페이스 배선 시스템용 XW2K 밸류 디자인은 업계에서 가장 작으며 수직 및 수평으로 모두 장착가능합니다(양방향 장착 기능).

높이 방향 공간 부족

수평 마운트: 배선 시스템만 설치하여 수직 공간 절약.

너비 방향 공간 부족

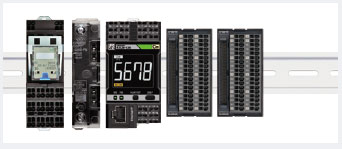

수직 마운트: 다른 장치와 같은 열에 설치하여 가로 공간 절약.

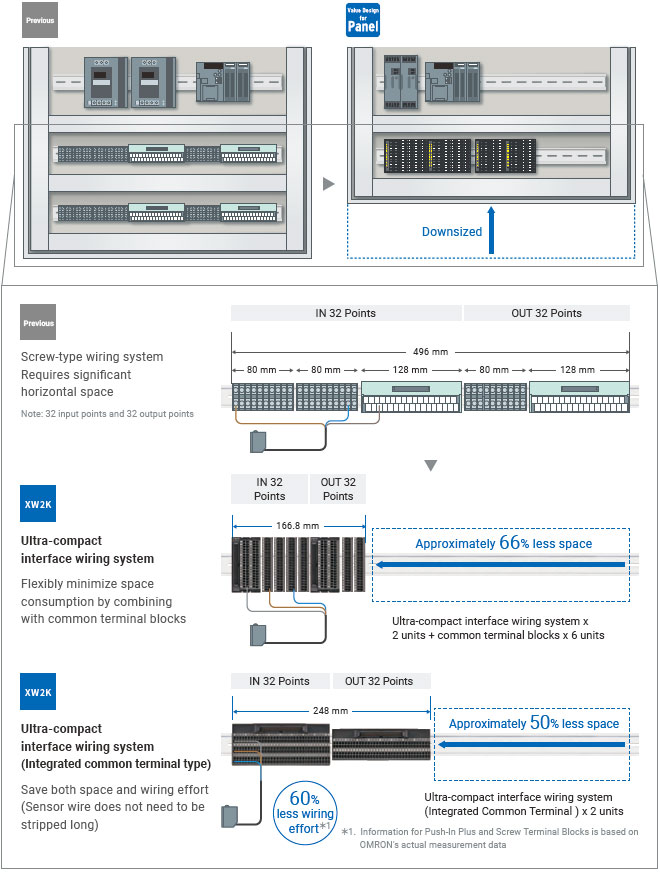

공간 절약 예시(나사 배선 시스템에서 전환)

웹 선택 도구와 고유한 제품 사양을 통해 제어판 제조의 전체 프로세스를 가속화합니다.

모든 모델에 제공되는 eCAD 라이브러리로 설계 작업

오므론은 업계 최다인 48,000개 이상의 모델.

eCAD 파트너

E3.시리즈는 전기 및 제어 케이블 설계 솔루션에 대한 Zuken Inc.의 제품명이며, EPLAN은 EPLAN Software & Service GmbH & Co.

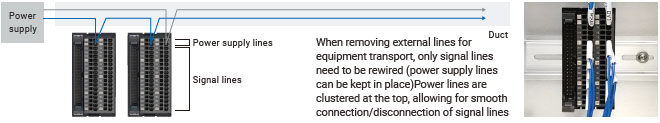

장치 전원 공급을 위해 제공되는 공통 단자를 사용하여

신호/전원 공급 라인이 분리된 특수 보드로 배선이 간편합니다.

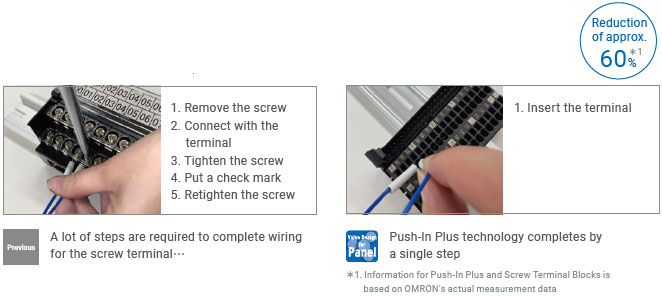

푸시인 플러스 기술은 한 단계만 거치면 되므로 배선

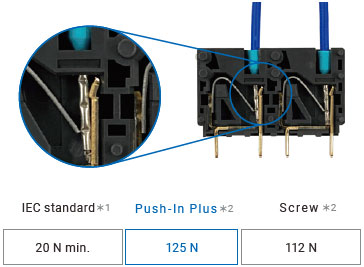

클램프 스프링의 압력으로 페룰이나 와이어를 단단히 고정하는 푸시인 플러스 기술로 진동으로 인한 나사 풀림이나 분리 걱정을 없앱니다.

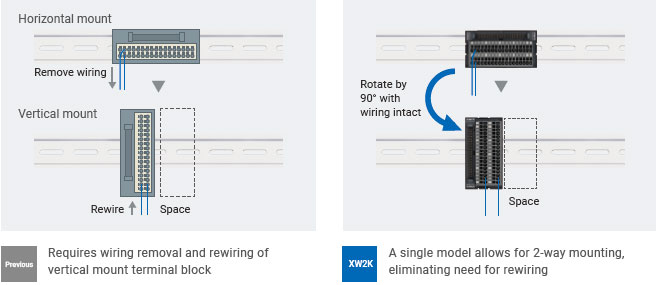

XW2K를 회전하는 것만으로 추가 I/O 공간 확보

수직 마운트 터미널 블록을 다시 배선하지 않고도 추가 터미널 블록을 위한 공간을 확보가능합니다.

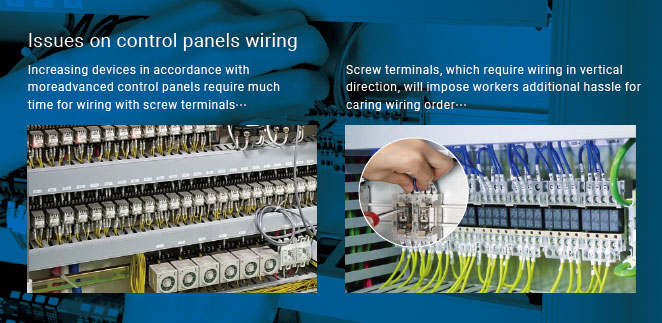

배선 작업 감소

푸시인 플러스 기술과 프론트인/프론트 릴리스 배선 기술을 사용하면 배선 작업을 더 쉽고 빠르게 가능합니다.

안정성과 삽입 편의성을 모두 갖춘 푸시인 플러스 기술

이어폰 잭에 삽입하는 것만큼이나 간편한 OMRON의 푸시-인 플러스 기술은 작업자의 부담을 줄여줍니다.

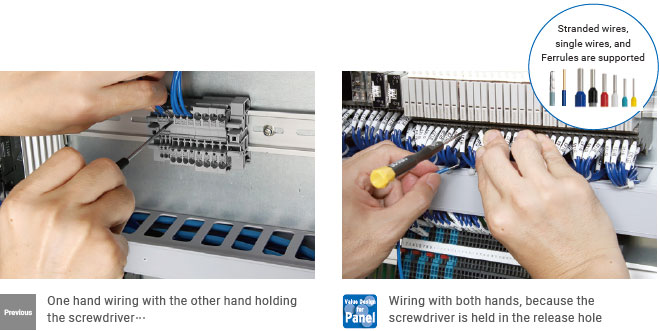

드라이버를 들고 연선을 양손으로 쉽게 배선 가능

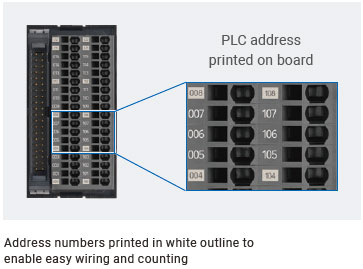

이해하기 쉬운 방식으로 단자가 정렬되어 있어 배선

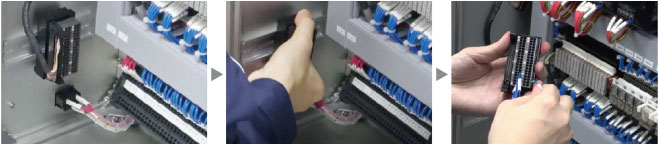

배선 시스템은 도구 없이 장착/제거가 가능하여

패널 측면에 장착된 단자대는 배선하기 어려운 경우가 많았습니다. XW2K는 도구 없이도 분리할 수 있으며 손에 들고 쉽게 배선가능합니다.
