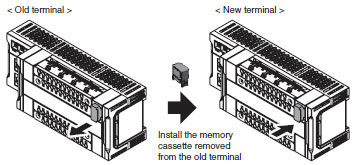

메모리 카세트로 설정 이어받기
구 단자대의 메모리 카세트를 새 단자대에 장착하기만 하면 소프트웨어 없이 설정을 그대로 이어받습니다.

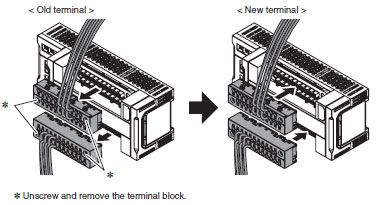

메모리 카세트로 설정을 이어받고 분리형 단자대로 재배선 없이 단자대를 빠르게 교체할 수 있는 안전 I/O 단자대입니다.
← 좌우로 스크롤하면 전체 종류를 확인할 수 있습니다 →
안전 I/O 터미널 GI-S 시리즈
| 종류 | 외관 | 사양 | 오므론 전용 안전 입력 장치 | 유니트 버전 | 형식 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 지원되는 통신 프로토콜 | 통신 커넥터 수 | 네트워크 계통 수 | 안전 점수 | 시험 점수 | 안전 출력 점수 | |||||
| 안전 I/O 터미널 | EtherNet/IP | 2 | 1 *1 | 12점 | 12점 | 4점 | 접속 불가 *2 | Ver.1.0 | GI-SMD1624 | |
| 12점 | 12점 | - | Ver.1.0 | GI-SID1224 | ||||||
*1. PORT1과 PORT2는 스위칭 허브의 내장 포트입니다.
*2. GI-S 시리즈에는 전용 컨트롤러가 필요한 오므론사의 전용 안전 입력 장치를 직접 연결할 수 없습니다. 자세한 내용은 ‘유니트 사양’을 참조하십시오.
| 인증 기관 | 규격 |
|---|---|
| TÜV 라인란드 | ·EN ISO 13849-1 ·IEC 61508 parts 1-7 ·IEC/EN 61131-2 |
| UL | ·NRAG(UL 61010-1 및 UL 61010-2-201 및 UL 121201) ·NRAG7(CSA C22.2 No. 61010-1 및 CSA C22.2 No. 61010-2-201 및 CSA C22.2 No. 213) |
| 항목 | 사양 | |
|---|---|---|
| 구조 | 반내 내장형(개방형) | |
| 사용 환경 | 사용 주위온도 | 0~55℃ |
| 사용 주위습도 | 10~95%RH(결로·결빙이 없어야 함) | |
| 사용 환경 | 부식성 가스 없을 것 | |
| 보관 주변 온도 | -25~+70℃(단, 결로·결빙이 없어야 함) | |
| 사용 고도 | 2,000m이하 | |
| 오염도 | 2 | |
| 절연 구조 | 클래스 III(SELV) | |
| 과전압 범주 | II | |
| EMC 내성 수준 | 구역 B: IEC 61131-2 | |
| 내진동 | IEC 60068-2-6 준수 5~8.4Hz 진폭 3.5mm, 8.4~150Hz 가속도 9.8m/s 2 X, Y, Z 각 방향 100분(스윕 시간 10분 × 스윕 횟수 10회 = 합계 100분) | |
| 내충격 | IEC 60068-2-27 준수, 147m/s, X, Y, Z 각 방향 3회 | |
| 절연저항 | 절연된 회로 간 20MΩ(DC 100V에서) | |
| 내전압 | 절연된 회로 간 AC 500V 1분, 누설 전류 10mA 이하 | |
| 설치 방법 | DIN 레일 장착(IEC 60715 TH35-7.5/TH35-15) | |
| 보호구조 | IP20 | |
| 형식 | GI-SMD1624 | GI-SID1224 | |
|---|---|---|---|
| 안전 입력 점수 | 12점 | ||
| 안전 출력 점수 | 4점 | - | |
| 시험 성적 | 12점 | ||
| 오므론 전용 안전 입력 장치 *1 | 접속 불가 | ||
| LED표시 | [V0] LED, [IN□] LED x 12, [V1] LED, [OUT□] LED x 4, [MS] LED, [NS] LED, [PORT□ LINK] LED x 2 | [V0] LED, [IN□] LED x 12, [V1] LED, [MS] LED, [NS] LED, [PORT□ LINK] LED x 2 | |
| 하드웨어 스위치 설정 | |||
| 안전 입력 유형 | IEC 61131-2 타입 3 싱크 입력(PNP) | ||
| 안전 입력 전류 | 6mA이하 | ||
| 안전 입력 ON 전압 | DC11V이상 | ||
| 안전 입력 OFF 전압/OFF 전류 | DC5V이하/1mA이하 | ||
| 안전 출력 유형 | 소스 출력(PNP 지원) | *2 | |
| 안전 출력 정격 전류 | 0.5A이하 | ||
| 안전 출력 합계 최대 전류 | 2.0A | ||
| 안전 출력 ON 잔여 전압 | 1.2V 이하(V1과 각 출력 단자 간) | ||
| 안전 출력 OFF 잔여 전압 | 2.0V 이하(G1과 각 출력 단자 간) | ||
| 안전 출력 누설 전류 | 0.1mA이하 | ||
| 테스트 출력 유형 | 소스 출력(PNP 지원) | ||
| 시험 출력 정격 전류 | 0.7A이하 | ||
| 테스트 출력 합계 최대 전류 | 5.0A | ||
| 테스트 출력 ON 잔여 전압 | 1.2V 이하(V0 및 각 출력 단자) | ||
| 테스트 출력 누설 전류 | 0.1mA이하 | ||
| 외경치수*3 | 170(W)×65(H)×55(D) | ||
| 중량 | 400g | ||
| 유니트 전원 공급 | 전원전압 | DC24V(DC20.4~28.8V) | |
| 소비전류 | 250mA이하 | ||
| 돌입 전류*4 | 상온에서 콜드 스타트 시 50A 이하, 0.1ms 이하 | ||
| 전원 단자 전류 용량*5 | 5A | ||
| 절연 방식 | 비절연: 유니트 전원 단자-내부 회로 간 | ||
| 출력 전원 공급 | 전원전압 | DC24V(DC20.4~28.8V) | *2 |
| 소비전류 | 50mA이하 | ||
| 돌입 전류 | 상온에서 콜드 스타트 시 50A 이하, 0.1ms 이하 | ||
| 전원 단자 전류 용량*5 | 5A | ||
| 절연 방식 | 포토커플러 절연 | ||
| 외부접속단자 | 통신용 커넥터 | EtherNet/IP 통신용 RJ45×2 | |
| 나사 없는 클램프 단자대 | 상부 단자대: 기능 접지 유니트, 전원 공급 입력/테스트 출력; 하부 단자대: 출력, 전원 공급 출력/입력/테스트 출력 | 상부 단자대 기능 접지 유니트 전원 공급 입력/테스트 출력 하부 단자대 입력/테스트 출력 | |
| 단자 연결도 | V0/G0 유니트 전원 공급 | ||
| V1/G1 출력 전원 공급 | *2 | ||
| 설치 방향 및 제한 사항 | 제한 없음 | ||
| 보호기능 | 과전압 보호·과전류 보호 | ||
| 항목 | 사양 (GI-SMD1624/GI-SID1224) | ||
|---|---|---|---|
| 통신 프로토콜 | TCP/IP, UDP/IP | ||
| 지원 서비스 | Sysmac Studio 접속, 태그 데이터 링크, CIP 메시지 통신, DHCP(클라이언트) | ||
| 논리 포트 수 | 1 | ||
| 물리 계층 | 100BASE-TX | ||
| 전송 사양 | 매체 접근 방식 | CSMA/CD | |
| 변조 방식 | 베이스밴드 | ||
| 전송로 형식 | 스타형, 데이지 체인형, 스타·데이지 체인 혼합형, 링형(DLR) | ||
| 전송 속도 | 100M비트/s(100BASE-TX) | ||
| 전송 매체 | 트위스트 페어 케이블(차폐형: STP): 카테고리 5, 5e 이상 | ||
| 전송 거리 | 최대 100m(허브와 노드 간의 거리) | ||
| 캐스케이드 연결 수 | 50노드 이하를 권장합니다 | ||
| CIP 메시지 서비스: Explicit 메시지 UCMM(비연결형) | 동시 통신이 가능한 최대 클라이언트 수: 8/논리 포트 | ||
| 안전 프로세스 데이터 통신 | Exclusive Owner (EO) | 입력 | 1 |
| 출력 | 1 | ||
| 표준 프로세스 데이터 통신 | Input Only | 1(Point to Point) | |
| Listen Only | 7(Multi-Cast) | ||
| EtherNet/IP 적합성 테스트 | CT9 준수 | ||
| 이더넷 인터페이스 | 100BASE-TX Auto Negotiation Auto-MDI | ||
| DLR(Device Level Ring) | Ring Node(Beacon-based) | ||
| 안전 I/O 터미널 | 지원 버전 | ||||||
|---|---|---|---|---|---|---|---|
| 형식 | 유니트 버전 | 안전 CPU 유니트 NX-SL5700 NX-SL5500 | 통신 제어 장치 NX-CSG320 | 기계 자동화 컨트롤러 NX102-□□□□ | Sysmac Studio | Network Configurator | Network Configurator for DeviceNet Safety |
| GI-SMD1624 | Ver.1.0 | Ver.1.3 | Ver.1.01 | Ver.1.31 이후 | Ver.1.24 이후 | Ver.3.67 이후 | Ver.3.42 이후 |
| GI-SID1224 | Ver.1.0 | Ver.1.3 | Ver.1.01 | Ver.1.31 이후 | Ver.1.24 이후 | Ver.3.67 이후 | Ver.3.42 이후 |
*1. 오므론 전용 안전 입력 기기는 다음의 입력 기기를 의미합니다. 이러한 기기를 GI-S 시리즈에 직접 연결할 수 없습니다. ·안전 매트 UMA, UM (UM 시리즈는 2019년 6월 말부로 주문 접수를 종료했습니다.) · 안전 에지 SGE · 싱글 빔 안전 센서 E3ZS · 비접촉식 도어 스위치 D40A-2, D40A, D40Z(비접촉식 도어 스위치 중 D41D는 연결 가능합니다)
*2. GI-SID1224는 출력 신호 단자가 없으므로, 출력 전원은 연결하지 않습니다.
*3. 돌출부는 포함하지 않습니다.
*4. 공급되는 전원이 OFF 상태에서 ON 상태로 전환될 때의 돌입 전류 값입니다. 돌입 전류 값은 조건에 따라 달라질 수 있습니다. 퓨즈나 차단기, 외부 전원 장치를 선정할 때는 사용 조건을 고려하여 특성과 용량에 여유를 둔 제품을 선정해 주십시오.
*5. 단자에 정상적으로 흐를 수 있는 전류 용량입니다. 유니트 전원을 배선할 때는 이 전류를 초과하지 않도록 주의해 주십시오.
| 파일명 | 카탈로그 번호 | 파일크기 | ||
|---|---|---|---|---|
| 카탈로그 | KOR | NX시리즈 안전 컨트롤러 CIP Safety 시스템 카탈로그 | SGFM-087D-K6 | 12.21 MB |
| 데이터시트 | JPN | GI-SMD/SID データシート | SGFM-108F | 3.16 MB |
| 카탈로그 | JPN | NXシリーズ セーフティコントローラ CIP Safetyシステム パンフレット | SGFM-087V | 3.39 MB |
| 데이터시트 | ENG | GI-SMD/SID Data Sheet | F126-E1-06 | 2.75 MB |
| 카탈로그 | ENG | NX-series Safety Controller CIP Safety System Pamp | F104-E1-14 | 2.59 MB |
