소손 사고 방지를 위해 필요했던 SSR Heat sink 온도 검출을 SSR로 실현한 G3PG 등장! (단상・삼상 히터용 구비)

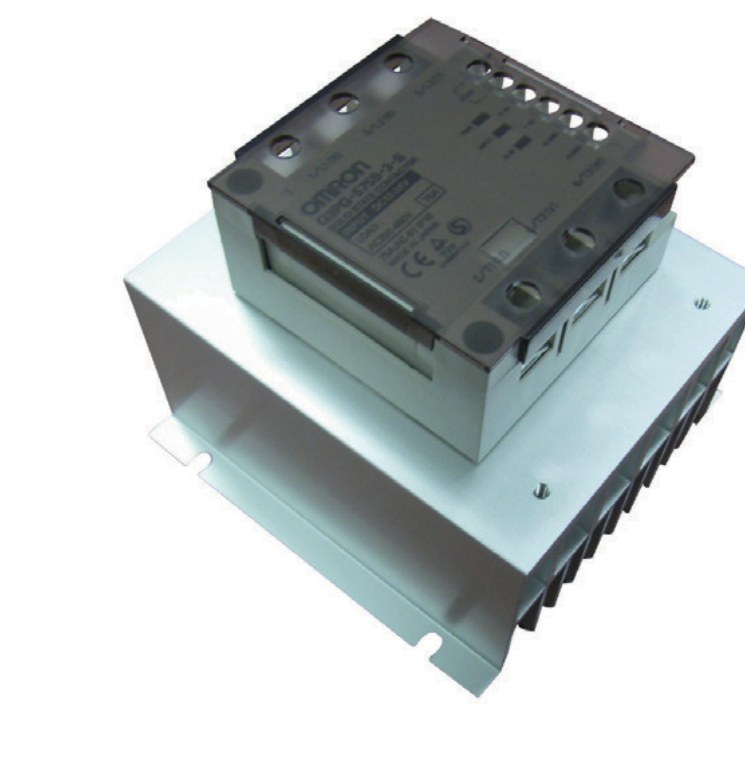

히트싱크를 일체화하고 온도 모니터 기능을 넣은 솔리드 스테이트 릴레이입니다. FPD 업계에서 요구되는 히터 어플리케이션에 대응합니다.
방열용 히트싱크를 본체와 일체로 설계했습니다. 별도 방열판 선정과 조립 없이 그대로 장착합니다.
본체 온도를 감시해 이상을 검출합니다. 60℃와 80℃ 두 단계 경보 출력을 별도 단자로 뽑아 씁니다.
검출 전원(녹색), 동작(황색), 온도 경보(적색) 세 가지 LED로 현재 상태를 눈으로 확인합니다.
부하 용량과 상수에 맞춰 열 가지 형식 중에서 고릅니다.
AC 100~240V 부하에 10, 15, 25, 45, 60, 75A 여섯 형식을 준비했습니다. 출력 소자는 2소자입니다.
AC 200~480V 부하에 25, 45, 60, 75A 네 형식을 준비했습니다. 출력 소자는 3소자입니다.
전 형식이 제로크로스 기능 SSR이며 절연 방식은 포토 트라이악 커플러입니다.
한국 S-mark 인증을 취득했고 RoHS에 대응합니다. 사용 주위 온도는 −30 ~ 60℃입니다.
