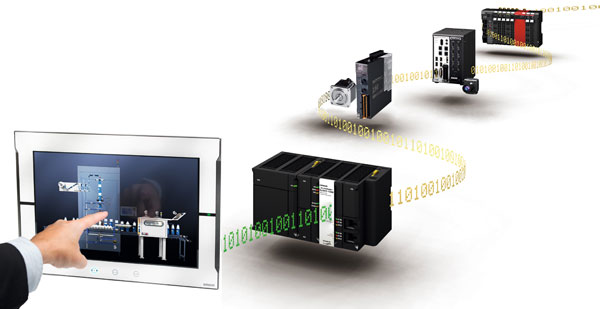

Sysmac - 모든 요구 사항을 충족하는 제품군

Sysmac 자동화 플랫폼의 일부인 Omron NA HMI는 기계 데이터를 정보로 변환하고 정보를 표시하며 FA 제조 현장의 요구 사항에.

속도를 위한 기능

구조화된 프로그래밍(하나의 소프트웨어를 통한)- 네트워크 디바이스 인사이트- 비전 설정- 머신 컨트롤러 문제 해결.

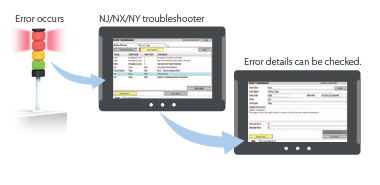

문제 해결사

NA 시리즈의 문제 해결기를 사용하면 사용자 정의 오류 및 이벤트뿐만 아니라 NJ/NX/NY 컨트롤러 오류 및 이벤트를 직접 모니터링하고 해제가능합니다.

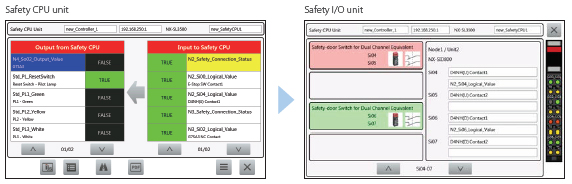

안전 모니터

NA 시리즈는 이전에는 불가능했던 안전 CPU 유닛과 안전 I/O 유닛에 직접 액세스가능합니다.

작업 로깅 및 표시

NA 시리즈가 감지하는 시스템 이벤트와 작업자가 HMI에서 수행하는 작업을 기록할 수 있으며, 로그를 NA 시리즈에 표시할 수 있고 CSV.

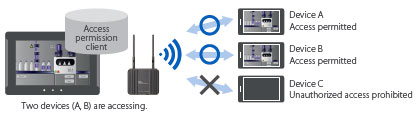

원격 액세스

이더넷 또는 WiFi를 사용하여 태블릿에서 생산 현장에 설치된 HMI를 확인하고 조작할 수 있으며, 원격 장치의 액세스를 관리하고 제한가능합니다.

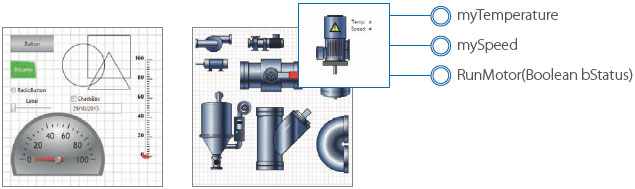

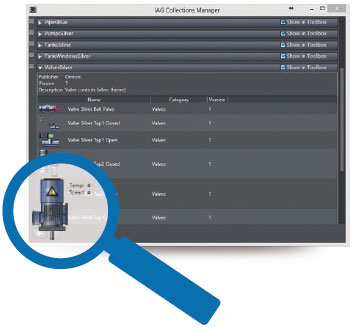

1단계: 기계 부품, 시각적

표준 컨트롤 또는 기계 부품 컬렉션의 그래픽을 사용하여 나만의 IAG를 디자인하고, 인터페이스 속성과 메서드를 추가하여 재사용 시 오브젝트에.

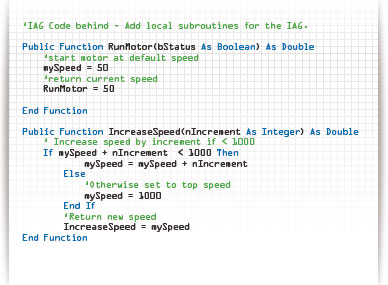

2단계: Visual Basic으로 확장 가능

많은 그래픽 IAG뿐만 아니라 IAG 내에 코드를 삽입하는 것도 가능합니다.

3단계: 게시 및 공유

IAG가 구축되고 테스트(시뮬레이션 사용)되면 이를 게시하고 컬렉션 파일을 배포하여 반복해서 사용가능합니다.

하나의 소프트웨어인 시스맥 스튜디오가 모든 프로그램

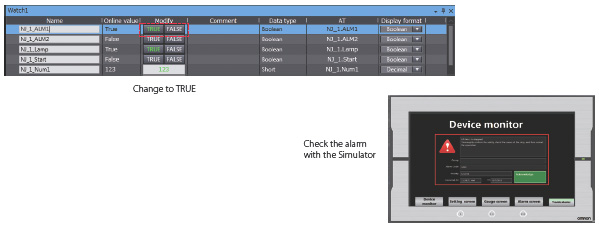

NJ/NX 컨트롤러 변수 공유 및 통합 시뮬레이터와 같은 통합 개발 환경의 장점을 Soft-NA에서 사용가능합니다.

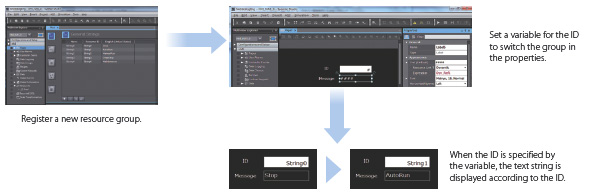

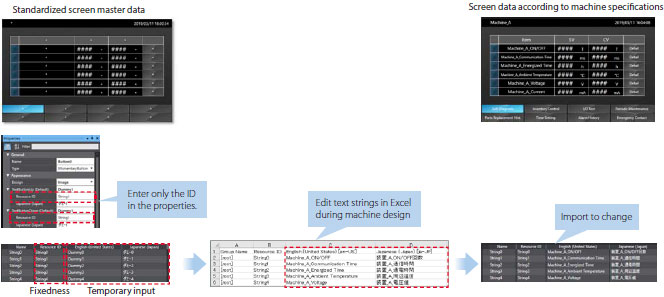

텍스트 문자열의 간접 참조

라벨 개체(1줄) 또는 텍스트 상자 개체(1줄 이상)에 표시되는 텍스트 문자열은 간접 참조로 전환가능합니다.

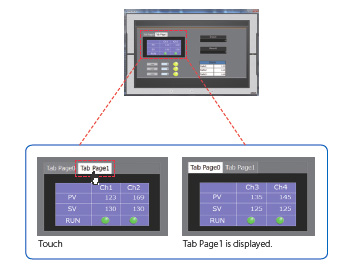

탭 제어

화면의 일부를 메모장처럼 사용할 수 있습니다.

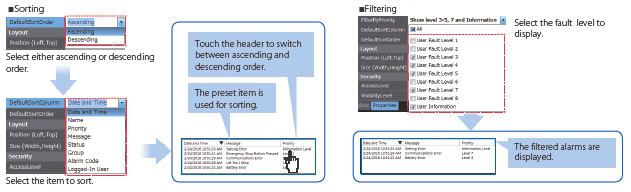

알람 설정, 정렬 및 필터링하기

알람을 쉽게 설정할 수 있어 알람 화면을 만드는 데 필요한 시간과 노력을 줄일 수 있습니다.

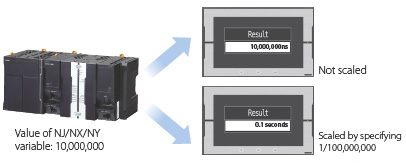

스케일링

데이터 표시/데이터 편집 개체 및 전역 변수에 배율을 설정할 수 있으며, 변환 표현식을 지정하여 변수 값을 변환할 수 있으므로 컨트롤러에서.

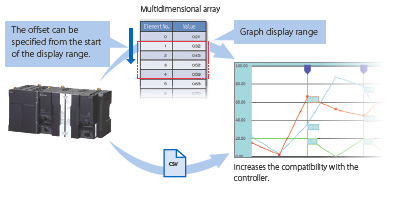

파선 그래프

컨트롤러의 변수 및 다차원 배열의 데이터를 꺾은선 그래프로 표시가능합니다.

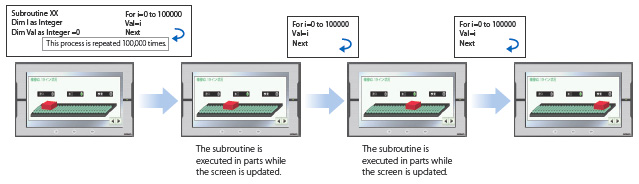

여러 스레드로 서브루틴 실행하기

일부 서브루틴은 반복 처리 또는 대기 시간으로 인해 시간이 필요합니다.

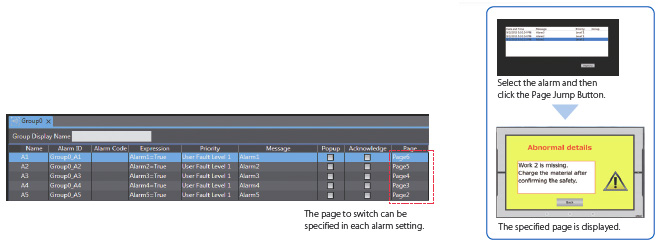

사용자 알람에서 페이지 이동

전환할 페이지는 각 알람 설정에서 지정할 수 있으며, 알람이 발생하면 표시된 알람을 선택해 문제 해결사 화면을 확인가능합니다.

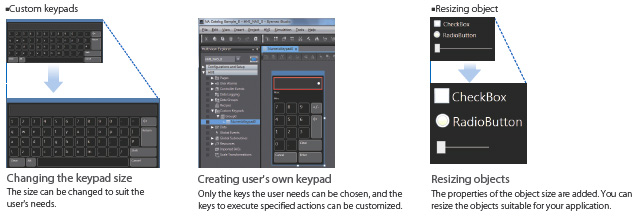

키패드 사용자 지정 및 개체 크기 조정하기

키패드 크기를 변경하고, 필요한 키만 선택하고, 지정된 작업을 실행하도록 키를 사용자 지정할 수 있으며, 애플리케이션에 적합한 나만의 키패드를 만들 수 있습니다.체크 박스, 슬라이더 및 라디오 버튼 개체의 크기도 변경가능합니다.

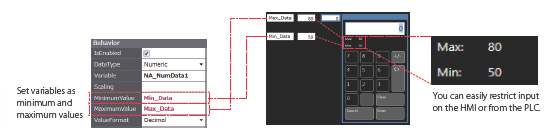

동적으로 변경되는 상한/하한값

데이터 편집 개체의 최대값과 최소값으로 변수를 설정하여 상한값과 하한값을 동적으로 변경가능합니다. 기계의 상태에 따라 입력을 제한가능합니다.

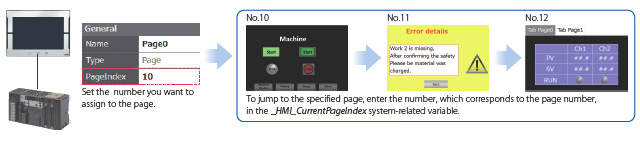

페이지 번호 지정

페이지에 번호를 지정하면 PLC에서 페이지를 쉽게 전환할 수 있으며, 이 작업을 위해 이전에 필요했던 하위 루틴이 더 이상 필요하지 않습니다.

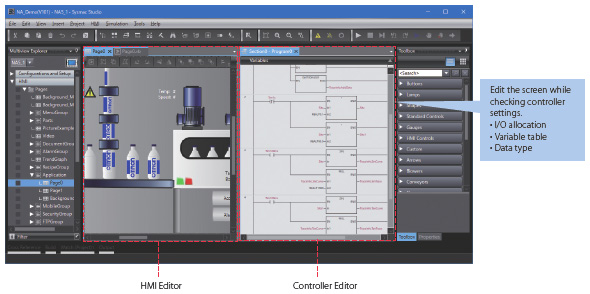

한 화면에 편집기 표시

NA HMI 에디터와 NJ/NX/NY 컨트롤러 에디터를 한 화면에 표시할 수 있으므로 화면 간에 전환할 필요가 없어 설계가 더 쉽고 빨라집니다.

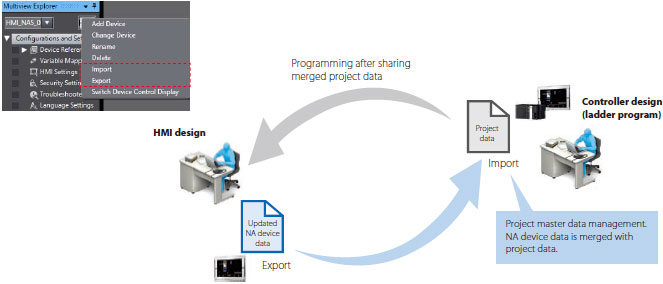

래더 및 HMI 동시 개발

NA 시리즈의 디바이스 데이터를 프로젝트 파일로 가져오고 내보낼 수 있으며, 컨트롤러 디자이너와 HMI 디자이너가 동시에 머신을 개발합니다.

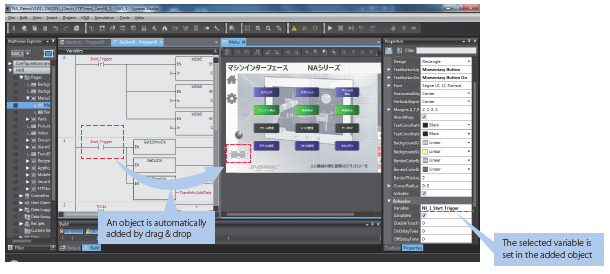

드래그 앤 드롭으로 개체 추가하기

NA 페이지 에디터의 래더 에디터에서 변수를 드래그하여 오브젝트를 추가가능합니다.

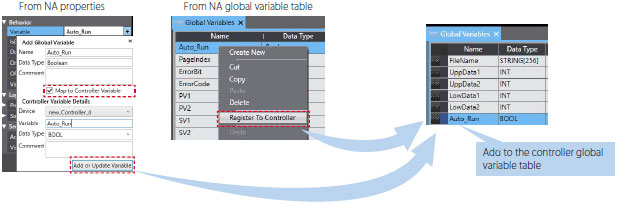

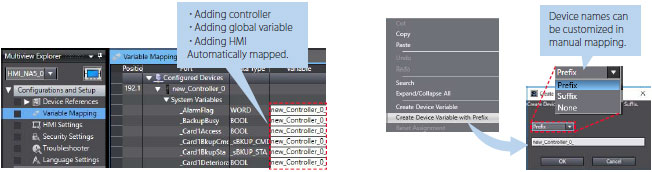

컨트롤러 변수를 NA 시리즈에 매핑하는 방식 개선

컨트롤러에 NA 변수를 쉽게 추

NA HMI에 추가된 변수는 오브젝트의 속성 또는 NA 글로벌 변수 테이블에서 컨트롤러 변수 테이블에 등록하고 매핑할 수 있습니다.

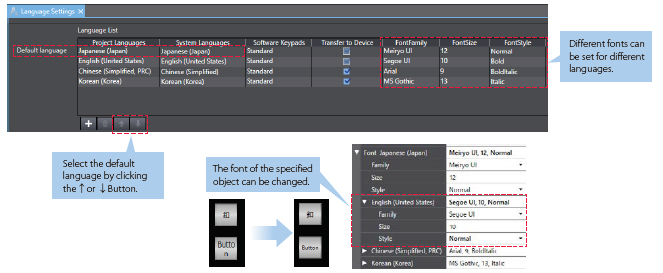

언어 설정

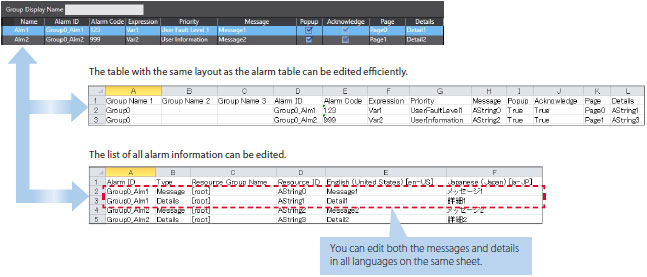

사용자 알람 편집 기능 개선

리소스 편집 기능 개선

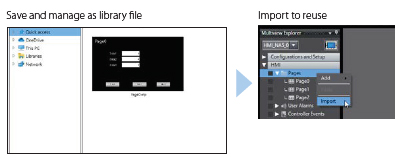

페이지 가져오기 및 내보내기

페이지를 라이브러리 파일로 저장하여 다른 프로젝트에서 개별적으로 재사용가능합니다.

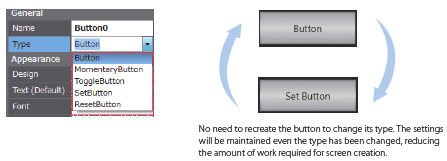

버튼 유형 변경

설정 및 순간을 포함한 버튼의 유형은 버튼을 디자인하는 도중이나 디자인한 후에도 언제든지 속성에서 쉽게 변경가능합니다.

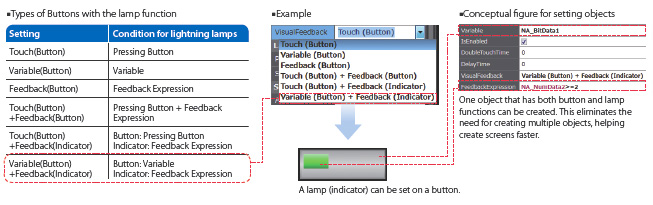

램프 기능이 있는 버튼

램프 기능으로 버튼을 쉽게 만들 수 있습니다.

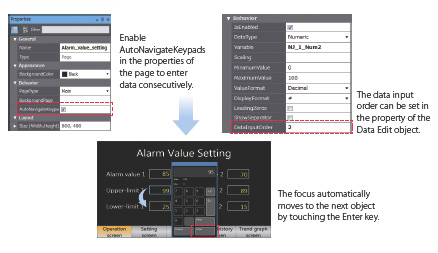

데이터 입력 순서

데이터 입력 순서를 설정할 수 있습니다.

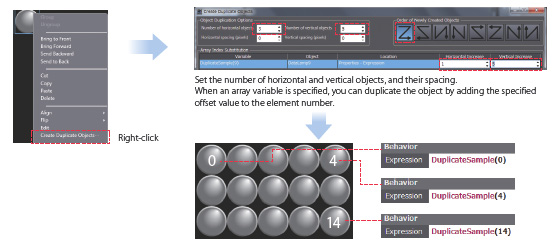

중복 개체 만들기

하나의 개체를 기반으로 배열 변수에 오프셋 값을 지정하여 동일한 모양과 설정으로 여러 개의 복사본을 만들 수 있으므로 화면을 더 빠르고.

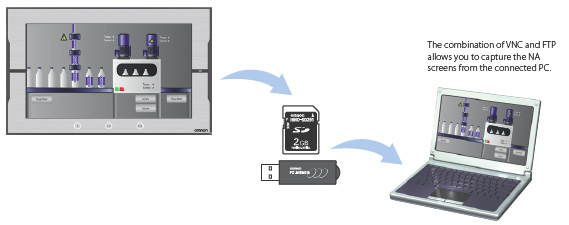

NA 화면 캡처

NA 시리즈에 표시되는 화면은 NA 시리즈에 삽입된 SD 카드 또는 NA 시리즈에 연결된 USB 메모리에 캡처하여 저장가능합니다.- 기계.

탭 페이지 보기

NJ/NX/NY 컨트롤러와 동일한 GUI가 활용됩니다.

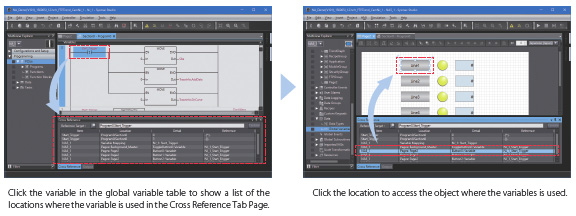

상호 참조

크로스 레퍼런스 기능은 NJ/NX/NY 컨트롤러와 동일한 GUI를 사용할 수 있으며, 전역 변수 테이블에서 변수를 클릭하면 크로스 레퍼런스 탭 페이지에 해당 변수가 사용된 위치 목록이 표시되고, 해당 위치를 클릭하면 전체 프로젝트에서 해당 변수가 사용된 객체, 서브루틴 또는 래더 프로그램에 액세스가능합니다.

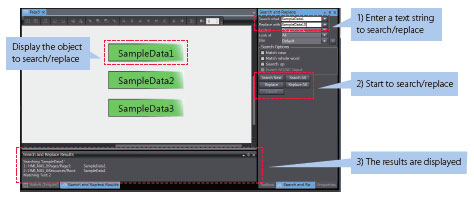

검색 및 바꾸기

프로젝트 내의 모든 서브루틴(Visual Basic), 개체 및 변수의 텍스트 문자열을 검색하고 바꿀 수 있으며, 변수 이름과 레이블을 빠르고.
