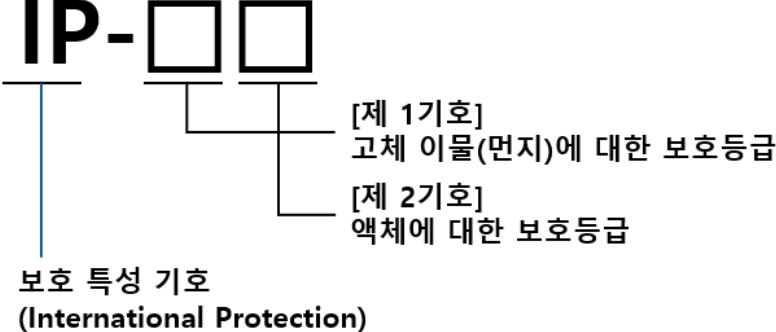

등급	보호 정도		시험법 개요 (진수를 사용하여 시험한다)
0	특히 보호 없음	물의 침입에 대해 특별히 보호되지 않습니다.	시험 없음
1	물의 적하에 대한 보호	수직으로 떨어지는 물방울은 해로운 영향을받지 않습니다.	적수 시험 장치에서 연직 적하를 10분간 살수한다.
2	물의 적하에 대한 보호	수직 방향에서 15°까지 제품을 기울인 상태에서 수직으로 떨어지는 물방울에 의해 유해한 영향을 받지 않는다.	적수 시험 장치에서 15° 기울여 설치하고, 10분간(각 방향 2.5분간) 살수한다.
3	급수에 대한 보호	수직 방향에서 60°까지의 방향에서의 물 튀김에 의해 유해한 영향을 받지 않는다.	오른쪽 그림의 테스트 장치에서 수직 방향에서 양쪽으로 60 °까지의 각도로 10 분간 살수한다.
4	물의 튀김에 대한 보호	모든 방향에서 물을 뿌려도 유해한 영향을받지 않습니다.	오른쪽 그림의 테스트 장치에서 모든 방향에서 10 분간 살수한다.
5	제트수에 대한 보호	어떠한 방향으로부터의 제트수에 의해서도 유해한 영향을 받지 않는다.	오른쪽 그림의 테스트 장치에서 모든 방향에서 외피 표면적 1m2 당 1 분간, 모두 적어도 3 분 이상 살수한다.
6	폭분류에 대한 보호 ※ 1	모든 방향에서 강한 제트수에 의해 해로운 영향을받지 않습니다.	오른쪽 그림의 테스트 장치에서 모든 방향에서 외피 표면적 1m2 당 1 분간, 모두 적어도 3 분 이상 살수한다.
7	수중에의 침지에 대한 보호 ※ 2	규정의 압력과 시간의 조건으로 일시적으로 침수시켰을 경우에, 유해한 영향을 받지 않는다.	수심 1m(기기 높이가 850mm보다 낮은 경우)에 30분간 몰린다.
8	수몰에 대한 보호 ※ 3	개별적으로 제조자와 사용자가 약정한(7보다 엄격한) 조건으로 지속적으로 침수시켰을 경우에는 유해한 영향을 받지 않는다.	제조업체와 장비 사용자 간의 계약에 따른다.

보호 구조 사양 IP69K 정보

IP69K는 독일 규격 DIN 40050 PART9로 정해진 고온·고압수에 대한 보호 규정입니다. 80℃의 온수를, 지정된 형상의 노즐로부터 80~100BAR의 수압으로, 공시체에 방수합니다. 수량은 14~16리터/분입니다.
공시체와 노즐의 간격은 10~15cm, 방수의 방위는 수평 방향으로 0, 30도, 60도, 90도이며, 각 방위에 대해 30초씩 공시체를 수평면상에서 회전시키면서 실시합니다.
주. 배선부를 정상적으로 접속하고 있지 않은 경우나, 보호 성능이 없는 접속 커넥터나 e-CON 커넥터를 사용하는 경우, 접속부에는 정격/성능 기재의 보호 등급은 만족하지 않으므로 주의해 주십시오.

• ※ 1.IP 보호구조는 상시 물이 걸리는 환경에서의 성능을 보증하는 것이 아니고, 이하의 IEC60529에 근거한 표준 시험 환경하에서의 합격을 의미합니다.
  ・온도 범위: 15~35℃(피시험품(외곽)과 물과의 온도차는 5℃ 이내)
  ・상대 습도: 25~75%
  ・대기압: 86~106kPa
• ※ 2. 당사 시험방법
  근접 센서의 IP67은 하기 시험에 더해 0℃ 냉수에 1시간 ←→70℃의 온수에 1시간의 히트 쇼크 사이클을 5회 반복, 검출 거리, 절연 저항이 성능을 만족하는 것을 확인.
• ※ 3. 당사 시험 개요의 주석 근접
  센서형 E2F의 사용 조건 : 수중 하 10m 이내의 자연 상태.
  1) 2기압의 물에 1시간 담그고 물의 침입이 없을 것.

  2) 상기 ※ 1의 히트 쇼크 사이클을 20회 반복하여 검출 거리, 절연 저항이 성능을 만족하는 것을 확인.

주. 당사내에서 규정하고 있는 기름, 절삭유로 내유성을 확인하고 있습니다. (구 JEM1030 상당)
