포토마이크로센서란 무엇인가?

광마이크로센서는 증폭기가 내장된 소형 광전자 센서로, 주로 장비에 내장되는 부품으로 사용됩니다.
증폭기가 내장된 일반적인 광전 센서와 마찬가지로, 지나가는 물체를 감지하거나 위치 정보를 측정하는 용도로 사용됩니다. 감지 대상은 대부분 "개"라고 불리는 금속 조각입니다. 개가 감지 영역에 들어오면 광마이크로센서가 광학적으로 감지하여 신호를 출력합니다.

특징

광전 마이크로 센서는 증폭기가 내장된 일반 광전 센서에 비해 다음과 같은 장점이 있습니다.

1. 하나의 모델 시리즈에 다양한 모양이 있습니다.

예를 들어 EE-SX67 시리즈는 8개의 다양한 슬롯 구성을 갖춘 모델을 제공하므로 고객은 설치 위치에 가장 적합한 구성을 선택할 수 있습니다.

2. 저렴한 가격

등급과 성능은 장비에 내장하는 데 필요한 수준으로 제한되며, 필요한 IP 보호 수준을 달성하기가 더 쉬워서 가격도 매우 합리적입니다.

3. 장비에 내장하는 데 필요한 감지 거리로 인해 다운사이징이 가능합니다.

표준 감지 거리(슬롯 폭)는 장비에 내장하기 위해 특별히 설계되었습니다. 예를 들어 슬롯형 센서는 3.6mm 또는 5mm의 감지 거리를 갖습니다. 확산 반사형 센서와 제한 반사형 센서는 감지 거리가 5mm 미만이고, 역반사형 센서와 투과형 센서는 감지 거리가 1m 미만입니다.

4. 표시등 조명 모드

많은 광마이크로센서의 표시등은 빛이 입사되면 켜집니다. 일부 광마이크로센서는 빛이 차단되면 표시등이 켜지는 특정 모델을 가지고 있습니다. 예를 들어 슬롯형 센서의 위치 조정 용도로 표시등을 켜는 경우, 빛이 차단되면 표시등이 켜지는 모델을 사용하는 것이 더 편리할 수 있습니다. 반면, 표시등을 사용하여 전원 공급 상태를 확인하는 경우에는 빛이 입사되면 표시등이 켜지는 모델을 사용하는 것이 편리할 수 있습니다.

5. 기타 사양: 보호 등급 및 출력 전류

광마이크로센서가 다른 장비에 내장될 것으로 예상되고 출력 전류 정격을 낮게 유지할 수 있으므로 방수 구조는 필요하지 않습니다. 또한, 대부분의 모델은 5VDC 전원 공급 장치로 작동할 수 있습니다.

운영 원칙

1. 빛의 속성

직선 전파

빛은 공기나 물을 통과할 때 항상 직선으로 나아갑니다. 작은 물체를 감지하는 데 사용되는 투과형 센서(Through-beam Sensor)의 바깥쪽에 있는 슬릿은 이 원리가 실제 응용 분야에 어떻게 적용되는지 보여주는 예입니다.

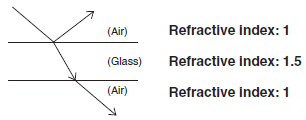

굴절

굴절은 굴절률이 다른 두 매질 사이의 경계면을 빛이 비스듬히 통과할 때 휘어지는 현상입니다.

반사(정반사, 재귀반사, 확산반사)

유리나 거울과 같은 평평한 표면은 입사각과 같은 각도로 빛을 반사합니다. 이러한 반사를 정반사라고 합니다. 재귀반사기(코너 큐브라고도 함)는 이 원리를 이용하여 세 개의 평평한 표면을 서로 수직으로 배치합니다. "레트로(Retro)"는 "광원을 향해 되돌아온다"는 의미입니다. 반사기에서 반사된 빛은 다시 방출원을 향해 이동하기 때문에 "재귀반사"라는 용어가 사용됩니다.
흰색 종이와 같은 무광 표면은 빛을 모든 방향으로 반사합니다. 이러한 빛의 산란을 확산 반사라고 합니다. 이 원리는 확산 반사 센서에서 사용되는 감지 방식입니다.

2. 광원

빛 생성

비변조광

무변조광은 일정한 양의 빛을 지속적으로 방출하여 고속 응답을 가능하게 합니다. 그러나 외부 빛 간섭에 취약하다는 단점이 있습니다.

변조된 빛

변조된 빛은 햇빛, 백열전구의 빛, 그리고 기타 외부 빛 간섭의 영향을 받지 않습니다. LED 발광기는 펄스 발광하며, 수신된 신호는 DC 성분을 제거하기 위해 처리됩니다.

분류

1. 감지 방법에 따른 분류

(1) 슬롯 센서
슬롯 센서는 고정밀 감지 위치가 요구되는 얇은 감지 물체("도그")를 사용하는 어플리케이션에 적합합니다. 광축 조정이 필요 없어 설치가 간편합니다. 다양한 제품이 있으며, 필요한 구성, 연결 방법 등을 다양한 모델 중에서 선택할 수 있습니다.

(2) 관통형 센서
관통형 센서는 비교적 긴 감지 거리가 필요한 응용 분야에 적합합니다.

(3) 재귀반사 센서
재귀반사 센서는 비교적 긴 감지 거리가 필요한 용도에 적합합니다. 투과형 센서에 비해 배선 및 광축 조정 작업이 덜 필요하다는 장점이 있습니다.

(4) 확산 반사 센서
확산 반사 센서는 감지 대상이 두꺼워 슬롯 센서의 슬롯에 맞지 않는 응용 분야에 적합합니다.

(5) 제한 반사형 센서
제한 반사형 센서는 기본적으로 확산 반사형 센서와 동일하지만, 배경 물체가 있는 경우에 적합합니다. (확산 반사형 센서의 경우, 감지 대상보다 반사율이 높은 배경 물체(예: 거울 표면 처리된 금속)가 있으면 감지가 불안정해질 수 있습니다.)

2. 감지 방법 선택 시 고려 사항

(1) 슬롯 센서

모양, 슬롯 너비, 연결(사전 배선/커넥터)

외부 광 간섭(비변조광/변조광)의 존재 또는 부재

출력 구성(Light-ON/Dark-ON, NPN/PNP)

표시등(Light-ON/Dark-ON)

(2) 투과형 빔 센서

모양, 감지 거리

출력 구성(Light-ON/Dark-ON)

(3) 반사형 센서

감지 거리

출력 구성(Light-ON/Dark-ON)

(4) 확산/제한 반사 센서

모양, 감지 거리

배경 객체의 존재 또는 부재(확산 반사/제한 반사 센서)

외부 광 간섭(비변조광/변조광)

출력 구성(Light-ON/Dark-ON)
