엔지니어링 데이터 해석
| 베어링 수명 | 케이블 확장 특성 |
| E6B2-C | E6B2-CWZ6C
|
・ 이 그래프는 기계적 수명과 축에 가해지는 하중 의 관계를 나타냅니다 . ・ 회전 시 하중의 크기는 베어링의 수명에 영향을 미칩니다. | ・ 이 그래프는 케이블을 연장했을 때 출력 파형의 영향을 보여줍니다 . ・ 케이블 길이를 늘리면 시동 시간이 변경될 뿐만 아니라 출력 잔류 전압도 증가합니다. |

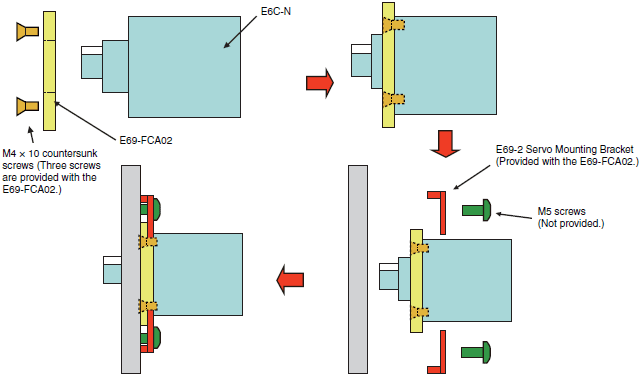

예: E6C2-C에 E69-FCA02 플랜지 부착
연결의 예
주변 장치 연결성
예: 연결 가능. 아니요: 연결 불가.
증분형 인코더
| 주변 장치 | 계수기 | 디지털 패널 미터 | |||
| 다기능 카운터 | 유속계 | 회전 펄스 표시기 | 업/다운 카운팅 펄스 표시기 | 타이머 간격 표시기 | |
| 모델 | H7BX-A H7CX-A[]-N | H7BX-AW H7CX-R[]-N H7ER-N | K3HB-R | K3HB-C | K3HB-P |
| 로터리 엔코더 모델 | |||||
| E6D-CWZ1E | 아니요 | 아니요 | 아니요 | 아니요 | 아니요 |
| E6D-CWZ2C | 예 | 예 | 예 | 예 | 예 |
| E6F-CWZ5G | 예 | 예 | 예 | 예 | 예 |
| E6A2-CS3E E6A2-CW3E E6A2-CWZ3E | 예 | 예 | 예 | 예 | 예 |
| E6B2-CWZ3E | |||||
| E6H-CWZ3E | |||||
| E6C2-CWZ3E | |||||
| E6C3-CWZ3EH | |||||
| E6A2-CS3C E6A2-CW3C E6A2-CWZ3C | 예 | 예 | 예 | 예 | 예 |
| E6A2-CS5C E6A2-CW5C | |||||
| E6B2-CWZ6C | |||||
| E6H-CWZ6C | |||||
| E6C2-CWZ6C | |||||
| E6C3-CWZ5GH | |||||
| E6B2-CWZ1X | 아니요 | 아니요 | 아니요 | 아니요 | 아니요 |
| E6H-CWZ3X | |||||
| E6C2-CWZ1X | |||||
| E6C3-CWZ3XH | |||||
| E6B2-CWZ5B E6C2-CWZ5B | 아니요 | 아니요 | 예 | 아니요 | 예 |
| 주변 장치 | 로터리 인코더 | 프로그래밍 가능 컨트롤러 | 기계 자동화 컨트롤러 | 네트워크 장치 | |
| 직접 차별 부서 | CJ2M CPU 유닛, 펄스 I/O 모듈*1 | 고속 카운터 유닛 | NX 시리즈 증분형 인코더 입력 장치 | EtherCAT 인코더 입력 단자 | |
| 모델 | E63-WF5C | CJ2M-CPU1[]/ CPU3[] + CJ2M-MD21[] | CJ1W-CT021 CS1W-CT021*2 CS1W-CT041 | NX-EC0[][][] | GX-EC02[][] |
| 로터리 엔코더 모델 | |||||
| E6D-CWZ1E | 아니요 | 아니요 | 예 | 아니요 | 아니요 |
| E6D-CWZ2C | 예 | 아니요 | 예 | 아니요 | 아니요 |
| E6F-CWZ5G | 예 | 예 | 예 | 예 | 예 |
| E6A2-CS3E E6A2-CW3E E6A2-CWZ3E | 예 | 아니요 | 예 | 아니요 | 아니요 |
| E6B2-CWZ3E | |||||
| E6H-CWZ3E | |||||
| E6C2-CWZ3E | |||||
| E6C3-CWZ3EH | |||||
| E6A2-CS3C E6A2-CW3C E6A2-CWZ3C | 예 | 예 | 예 | 예 | 예 |
| E6A2-CS5C E6A2-CW5C | |||||
| E6B2-CWZ6C | |||||
| E6H-CWZ6C | |||||
| E6C2-CWZ6C | |||||
| E6C3-CWZ5GH | |||||
| E6B2-CWZ1X | 아니요 | 예 | 예 | 예 | 예 |
| E6H-CWZ3X | |||||
| E6C2-CWZ1X | |||||
| E6C3-CWZ3XH | |||||
| E6B2-CWZ5B E6C2-CWZ5B | 아니요 | 예 | 예 | 아니요 | 아니요 |
절대 인코더
| 주변 장치 | 캠 포지셔너 | 프로그래밍 가능 컨트롤러 | |
| 모델 | H8PS*2 | CP1H, CP1L, CP1E | DC 입력 장치 |
| 로터리 엔코더 모델 | |||
| E6CP-AG5C | 아니요 | 예 | 예, 인코더에는 별도의 전원 공급 장치가 필요합니다. |
| E6C3-AG5C | |||
| E6CP-AG5C-C | 예 | 아니요 | 아니요 |
| E6C3-AG5C-C | |||
| E6F-AG5C-C | |||
| E6F-AB3C | 아니요 | 예 | 예, 인코더에는 별도의 전원 공급 장치가 필요합니다. |
| E6F-AB3C-C | 아니요 | 아니요 | 아니요 |
*1. CJ2M CPU 유닛 버전 2.0 이상에서 지원됩니다.
*2. 해당 제품은 더 이상 주문할 수 없습니다.

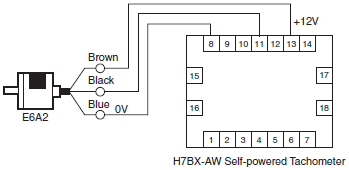

H7BX-AW 자가 구동 타코미터 연결 예
| 적용 가능한 모델의 예 | E6A2-CS3E 10P/R, 60P/R E6C2-CWZ3E, E6F-CWZ5G 600P/R E6C3-CWZ3EH 10P/R, 60P/R, 600P/R |

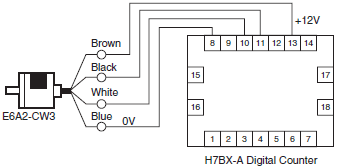

H7BX-A 디지털 카운터와의 연결 예
| 적용 가능한 모델의 예 | E6A2-CW3E E6C2-CWZ3E, E6C3-CWZ3EH, E6F-CWZ5G |

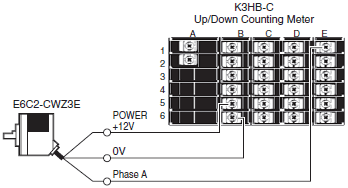

K3HB-C 업/다운 카운팅 미터와의 연결 예

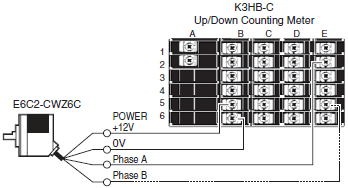

NPN 오픈 컬렉터 출력
| 적용 가능한 모델의 예 | E6A2-CS3C, E6A2-CS5C E6A2-CW3C, E6A2-CW5C E6C2-CWZ6C, E6F-CWZ5G |
전압 출력
| 적용 가능한 모델의 예 | E6A2-CS3E, E6A2-CW3E E6C2-CWZ3E |

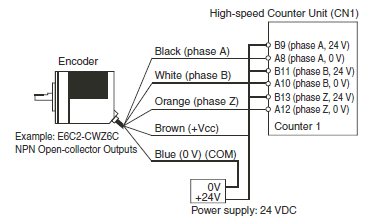

프로그래머블 컨트롤러의 CJ1W-CT021 고속 카운터 유닛과의 연결 예
| 적용 가능한 모델의 예 (1) | E6A2-C, E6B2-C, E6C2-C, E6H-C E6F-CWZ5G, E6D(오픈 컬렉터 출력) |
NPN 오픈 컬렉터 출력 (5/12/24 VDC) 이 있는 인코더
참고:
인코더 전원 공급 장치가 5V 또는 24V인 경우 연결은 다음과 같습니다.
A상 + 5V 전원 공급 → A19, 24V → B20
B상 + 5V 전원 공급 → A17, 24V → B18
| 적용 가능한 모델의 예 (2) | E6B2-CWZ5B E6C2-CWZ5B, E6C3-CWZ5GH |

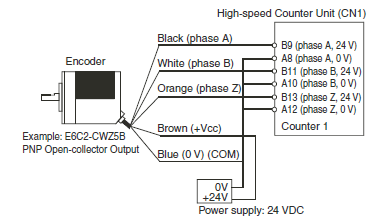

PNP 오픈 컬렉터 출력 (5/12/24 VDC) 이 있는 인코더
참고:
인코더 전원 공급 장치가 5V 또는 24V인 경우 연결은 다음과 같습니다.
A상 + 5V 전원 공급 → A19, 24V → B20
B상 + 5V 전원 공급 → A17, 24V → B18

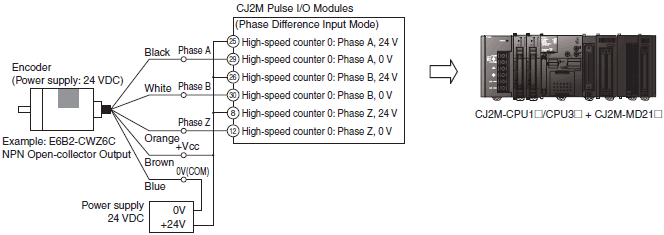

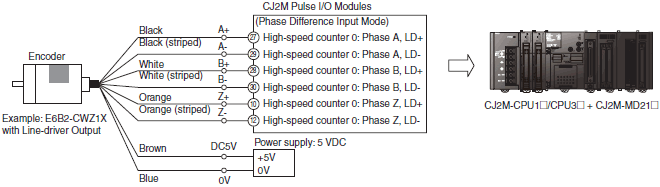

CJ2M-CPU1[]/CPU3[] + CJ2M-MD21[] 펄스 I/O 모듈 연결 예
| 적용 가능한 모델의 예 | E6A2-CWZ5C, E6C2-CWZ6C, E6C3-CWZ5GH, E6F-CWZ5G |

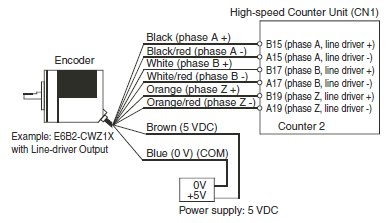

| 적용 가능한 모델의 예 | 라인 드라이버 출력이 있는 E6B2-CWZ1X, E6C2-CWZ1X, E6C3-CWZ3XH, E6H-CWZ3X |
