A22NE-PD Push-in Plus 단자대 타입

형식 구성

형식 기준(세트 조합 발주 형식)

종류 / 표준 가격

세트 조합 발주 형식

비 조광 타입 (표시 없음)

형상	동작 기능	보호 구조	접점 구성 *	세트 형식		조작부 색상
	중형 Pull-reset φ40 (A22NE-MP-PD □□ -N)	IP65 내유형	2NC	◎	A22NE-MP-PD02-N	레드
			2NC, 1NO	◎	A22NE-MP-PD12-N
			3NC	◎	A22NE-MP-PD03-N
			2NC, 2NO	◎	A22NE-MP-PD22-N
			3NC, 1NO	◎	A22NE-MP-PD13-N
			4NC	◎	A22NE-MP-PD04-N
	중형 Pull-reset φ40 (A22NE-MP-PD □□ -N-69K)	IP69K	2NC		A22NE-MP-PD02-N-69K
			2NC, 1NO		A22NE-MP-PD12-N-69K
			3NC		A22NE-MP-PD03-N-69K
			2NC, 2NO		A22NE-MP-PD22-N-69K
			3NC, 1NO		A22NE-MP-PD13-N-69K
			4NC		A22NE-MP-PD04-N-69K
	소형 Turn-reset φ30 (A22NE-S-PD □□ -N)	IP65 내유형	2NC	◎	A22NE-S-PD02-N
			2NC, 1NO	◎	A22NE-S-PD12-N
			3NC	◎	A22NE-S-PD03-N
			2NC, 2NO	◎	A22NE-S-PD22-N
			3NC, 1NO	◎	A22NE-S-PD13-N
			4NC	◎	A22NE-S-PD04-N
	중형 Turn-reset φ40 (A22NE-M-PD □□ -N)	IP65 내유형	2NC	◎	A22NE-M-PD02-N
			2NC, 1NO	◎	A22NE-M-PD12-N
			3NC	◎	A22NE-M-PD03-N
			2NC, 2NO	◎	A22NE-M-PD22-N
			3NC, 1NO	◎	A22NE-M-PD13-N
			4NC	◎	A22NE-M-PD04-N
	대형 Turn-reset φ60 (A22NE-L-PD □□ -N)	IP65 내유형	2NC	◎	A22NE-L-PD02-N
			2NC, 1NO	◎	A22NE-L-PD12-N
			3NC	◎	A22NE-L-PD03-N
			2NC, 2NO	◎	A22NE-L-PD22-N
			3NC, 1NO	◎	A22NE-L-PD13-N
			4NC	◎	A22NE-L-PD04-N

* 상기 이외의 접점 구성도 라인업하고 있습니다. [1NC, 1NC, 1NO, 1NC, 2NO] 자세한 내용은 문의 해주십시오.


조광 타입 (표시 없음)

형상	동작 기능	보호 구조	접점 구성 *	LED 램프 전압	세트 형식		조작부 색상
	중형 Turn-reset φ40 (A22NE-M-PD □□ -C)	IP65	2NC	24V AC / DC	◎	A22NE-M-PD02-C	레드
			2NC, 1NO		◎	A22NE-M-PD12-C
			3NC		◎	A22NE-M-PD03-C
			2NC, 2NO		◎	A22NE-M-PD22-C
			3NC, 1NO		◎	A22NE-M-PD13-C
			4NC		◎	A22NE-M-PD04-C

* 상기 이외의 접점 구성도 라인업하고 있습니다. [1NC, 1NC, 1NO, 1NC, 2NO] 자세한 내용은 문의 해주십시오.

액세서리 (별매)

조작부
비조광 타입

크기		소형 (φ30)	중형 (φ40)	대형 (φ60)
기능	보호 구조	단품 주문 형식
Pull-reset	IP65 내유형	---	◎ A22NE-MP-N	---
	IP69K	---	A22NE-MP-N-69K	---
Turn-reset	IP65 내유형	◎ A22NE-SN	◎ A22NE-MN	◎ A22NE-LN
			A22NE-MRO-N A22NE-MRO-N-RD
			A22NE-MRS-N A22NE-MRS-N-RD

조광 타입

크기		중형 (φ40)
기능	보호 구조	단품 주문 형식
Turn-reset	IP65	◎ A22NE-ML

LED 램프

형상	발광색	정격 전압		형식	비고
	레드	24V AC / DC	◎	A22NZ-L-RC	조광 타입 세트 형식과 함께 제공됩니다. LED 램프 교체 시 주문하십시오.

컨트롤 박스

종류	형상		형식	비고
컨트롤 박스		1홀 황색 박스	A22NZ-A-B101Y	재질 : 폴리카보네이트 수지 패널 가공 치수 : 22.3mm용

주. 나사 단자대 타입 Push-in Plus 단자대 타입 공통의 액세서리는 "일반 액세서리 공구 (별매)"를 참조하십시오.

A22NE-P 푸시 인 Plus 단자대 타입

형식 구성

형식 기준(세트 조합 발주 형식)

종류 / 표준 가격

세트 조합 발주 형식

비 조광 타입

형상	동작 기능	보호 구조	접점 구성 *	세트 형식		조작부 색상
	중형 Pull-reset φ40 (A22NE-MP-P □□ 2-N)	IP65 내유형	1NC (1)	◎	A22NE-MP-P002-N	레드
			1NC, 1NO (2)	◎	A22NE-MP-P102-N
			2NC (2)	◎	A22NE-MP-P202-N
			2NC, 1NO (3)	◎	A22NE-MP-P212-N
			3NC (3)	◎	A22NE-MP-P222-N
	중형 Pull-reset φ40 (A22NE-MP-P □□ 2-N-69K)	IP69K	1NC (1)	◎	A22NE-MP-P002-N-69K
			1NC, 1NO (2)	◎	A22NE-MP-P102-N-69K
			2NC (2)	◎	A22NE-MP-P202-N-69K
			2NC, 1NO (3)	◎	A22NE-MP-P212-N-69K
			3NC (3)	◎	A22NE-MP-P222-N-69K
	소형 Turn-reset φ30  A22NE-SP □□ 2-N)	IP65 내유형	1NC (1)	◎	A22NE-S-P002-N
			1NC, 1NO (2)		A22NE-S-P102-N
			2NC (2)	◎	A22NE-S-P202-N
			2NC, 1NO (3)		A22NE-S-P212-N
			3NC (3)		A22NE-S-P222-N
	중형 Turn-reset φ40 (A22NE-MP □□ 2-N)		1NC (1)	◎	A22NE-M-P002-N
			1NC, 1NO (2)	◎	A22NE-M-P102-N
			2NC (2)	◎	A22NE-M-P202-N
			2NC, 1NO (3)	◎	A22NE-M-P212-N
			3NC (3)	◎	A22NE-M-P222-N
	대형 Turn-reset φ60 (A22NE-LP □□ 2-N)		1NC (1)		A22NE-L-P002-N
			1NC, 1NO (2)		A22NE-L-P102-N
			2NC (2)		A22NE-L-P202-N
			2NC, 1NO (3)		A22NE-L-P212-N
			3NC (3)		A22NE-L-P222-N

* () 안은 스위치 유닛 수를 나타냅니다.


조광 타입

형상	동작 기능	보호 구조	접점 구성 *	LED 램프 전압	세트 형식		조작부 색상
	중형 Turn-reset φ40 (A22NE-MP □□ 2-A)	IP65	1NC (1)	6V AC / DC	◎	A22NE-M-P002-A	레드
			1NC, 1NO (2)		◎	A22NE-M-P102-A
			2NC (2)		◎	A22NE-M-P202-A
	중형 Turn-reset φ40 (A22NE-MP □□ 2-B)		1NC (1)	12V AC / DC	◎	A22NE-M-P002-B
			1NC, 1NO (2)		◎	A22NE-M-P102-B
			2NC (2)		◎	A22NE-M-P202-B
	중형 Turn-reset φ40 (A22NE-MP □□ 2-C)		1NC (1)	24V AC / DC	◎	A22NE-M-P002-C
			1NC, 1NO (2)		◎	A22NE-M-P102-C
			2NC (2)		◎	A22NE-M-P202-C
	중형 Turn-reset φ40 (A22NE-MP □□ 2-D)		1NC (1)	100 / 110 / 120V AC	◎	A22NE-M-P002-D
			1NC, 1NO (2)		◎	A22NE-M-P102-D
			2NC (2)		◎	A22NE-M-P202-D
	중형 Turn-reset φ40 (A22NE-MP □□ 2-E)		1NC (1)	220 / 230 / 240V AC	◎	A22NE-M-P002-E
			1NC, 1NO (2)		◎	A22NE-M-P102-E
			2NC (2)		◎	A22NE-M-P202-E

* () 안은 스위치 유닛 수를 나타냅니다.

컨트롤 박스 내장 세트 형식

형상	접점 구성 (스위치 유니트 수)	형식
	1NC (1)	◎	A22NE-M-P002-NB
	1NC, 1NO (2)	◎	A22NE-M-P102-NB
	2NC (2)	◎	A22NE-M-P202-NB

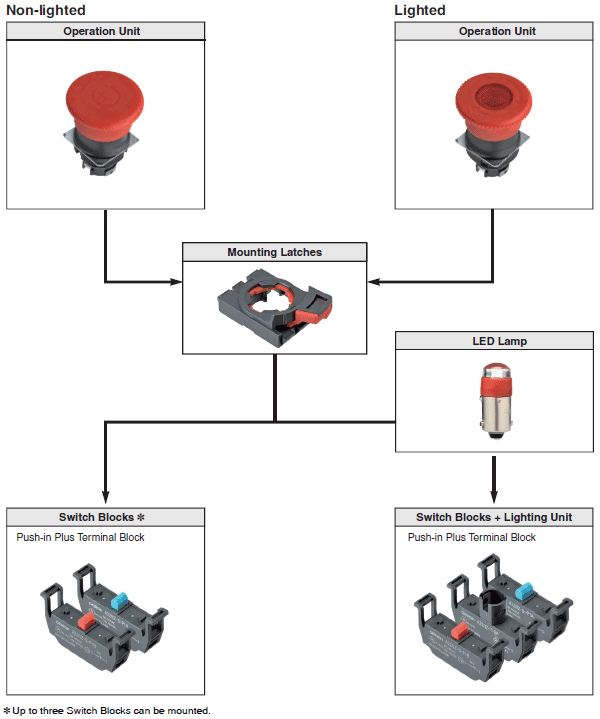

단품 주문 형식

조작부 · LED 램프 · 설치대 스위치 유니트 및 조명 장치는 별도로 주문할 수 있습니다.
세트 조합 발주 형식이 갖추어지지 않은 기기는 조합하여 사용하십시오.
또한 유지 보수 부품의 재고로도 사용할 수 있습니다.

조작부

비 조광 타입

크기		소형 (φ30)	중형 (φ40)	대형 (φ60)
기능	보호 구조	단품 주문 형식
Pull-reset	IP65 내유형	---	◎A22NE-MP-N	---
	IP69K	---	◎A22NE-MP-N-69K	---
Turn-reset	IP65 내유형	A22NE-SN	◎A22NE-MN	◎A22NE-LN
			A22NE-MRO-N A22NE-MRO-N-RD
			A22NE-MRS-N A22NE-MRS-N-RD

조광 타입

크기		중형 (φ40)
기능	보호 구조	단품 주문 형식
Turn-reset	IP65	◎ A22NE-ML

LED 램프

형상	발광색	정격 전압		형식	비고
	레드	6V AC / DC	◎	A22NZ-L-RA	A22N, A22NE-P 전용 LED 램프입니다. 조광 타입 세트 형식과 함께 제공합니다. LED 램프 교체 시 주문하십시오.
		12V AC / DC	◎	A22NZ-L-RB
		24V AC / DC	◎	A22NZ-L-RC
		100 / 110 / 120V AC	◎	A22NZ-L-RD
		200 / 220 / 230 / 240V AC	◎	A22NZ-L-RE

액세서리 (별매)

종류	형상	접점 사양		형식		비고
스위치 유니트 (1 접점)		1NO (파란색)	일반 부하	◎	A22NZ-S-P1A	표준으로 제공됩니다. 스위치 유니트를 추가하거나 교체할 때 주문하십시오.
		1NC (빨간색)	일반 부하	◎	A22NZ-S-P1B
스위치 유니트 (2 접점)		2NO (파란색)	일반 부하	◎	A22NZ-S-P2A	스위치 유니트를 추가하거나 교체할 때 주문하십시오.
		2NC (빨간색)	일반 부하	◎	A22NZ-S-P2B
		1NO / 1NC (흰색)	일반 부하	◎	A22NZ-S-P2C
조명 장치		6V AC / DC		◎	A22NZ-T-AP	조광 타입 세트 형식과 함께 제공합니다. 조명 장치를 교체할 때 주문하십시오.
		12V AC / DC		◎	A22NZ-T-BP
		24V AC / DC		◎	A22NZ-T-CP
		100 / 110 / 120V AC		◎	A22NZ-T-DP
		200 / 220 / 230 / 240V AC		◎	A22NZ-T-EP
설치대		-		◎	A22NZ-H-02	A22NE-P 전용입니다. 세트 형식으로 장착되어 있습니다. 스위치 유니트와 조명 장치 등을 장착할 때 주문하십시오.
컨트롤 박스		1홀 황색 박스			A22NZ-A-B101Y	2 접점 스위치 유니트와 결합할 수 있습니다.
				◎	A22NZ-A-B01Y	2 접점 스위치 유니트와 결합할 수 없습니다.

주. 나사 단자대 타입 Push-in Plus 단자대 타입 일반적인 액세서리는 아래의 "일반 액세서리 공구 (별매)"를 참조하십시오.
* 컨트롤 박스 (A22NZ-A-B01Y)는 φ90의 비상 정지용 조각판 (A22Z-3476-1) 및 가드링 (A22Z-EG □)과 함께 사용할 수 없습니다.

A22E 나사 단자대 타입

형식 구성

형식 기준(세트 조합 발주 형식)

종류 / 표준 가격

세트 조합 발주 형식

비조광 타입 (표시 없음)

형상	동작 기능	보호 구조	접점 구성 * 1	세트 형식		조작부 색상
	중형 Pull-reset φ40 (A22E-MP)	IP65 내유형	1NC (1)	◎	A22E-MP-01	레드
			1NC, 1NO (2)	◎	A22E-MP-11
			2NC (2)	◎	A22E-MP-02
	소형 Turn-reset φ30 (A22E-S)		1NC (1)	◎	A22E-S-01 * 2
			1NC, 1NO (2)	◎	A22E-S-11 * 2
			2NC (2)	◎	A22E-S-02 * 2
			2NC, 1NO (3)		A22E-S-12 * 2
			3NC (3)	◎	A22E-S-03 * 2
	중형 Turn-reset φ40 ( A22E-M)		1NC (1)	◎	A22E-M-01 * 2
			1NC, 1NO (2)	◎	A22E-M-11 * 2
			2NC (2)	◎	A22E-M-02 * 2
			2NC, 1NO (3)	◎	A22E-M-12 * 2
			3NC (3)	◎	A22E-M-03 * 2
	대형 Turn-reset φ60 (A22E-L)		1NC (1)	◎	A22E-L-01 * 2
			1NC, 1NO (2)	◎	A22E-L-11 * 2
			2NC (2)	◎	A22E-L-02 * 2

* 1 () 안은 스위치 유니트 수를 나타냅니다.
* 2. 한국 S-mark 인증 대응 기종
주황색 유형(비상 정지 용도로는 사용할 수 없습니다)도 있습니다. 문의하십시오.


비조광 타입 (표시 있음)

형상	동작 기능	보호 구조	접점 구성 * 1	세트 형식	조작부 색상
	중형 Turn-reset φ40 EMO 표시	IP65 내유형	1NC (1)	A22E-M-01-EMO * 2	레드
				A22E-M-01-EMO-RD
			1NC, 1NO (2)	A22E-M-11-EMO * 2
				A22E-M-11-EMO-RD
			2NC (2)	A22E-M-02-EMO * 2
				A22E-M-02-EMO-RD
			2NC, 1NO (3)	A22E-M-12-EMO * 2
				A22E-M-12-EMO-RD
			3NC (3)	A22E-M-03-EMO * 2
				A22E-M-03-EMO-RD
	중형 Turn-reset φ40 EMS 표시		1NC (1)	A22E-M-01-EMS * 2
				A22E-M-01-EMS-RD
			1NC, 1NO (2)	A22E-M-11-EMS * 2
				A22E-M-11-EMS-RD
			2NC (2)	A22E-M-02-EMS * 2
				A22E-M-02-EMS-RD
			2NC, 1NO (3)	A22E-M-12-EMS * 2
				A22E-M-12-EMS-RD
			3NC (3)	A22E-M-03-EMS * 2
				A22E-M-03-EMS-RD

* 1 () 안은 스위치 유니트 수를 나타냅니다.
* 2. 한국 S-mark 인증 대응 기종
주 스위치 블록의 색상은 NO 접점 (a 접점) : 검정, NC 접점 (b 접점) : 빨간색입니다. 사진은 2NC 접점 (2b 접점)의 구성입니다.

조광 타입

형상	동작 기능	보호 구조	접점 구성 * 1	LED 램프 전압	세트 형식	조작부 색상
	Push-lock Turn-reset φ40 (A22E) 조명 장치 (직접 조광)	IP65	1NC (1)	6V AC / DC	A22EL-M-6A-01 * 2	레드
				12V AC / DC	A22EL-M-12A-01 * 2
				24V AC / DC	A22EL-M-24A-01 * 2
			1NC, 1NO (2)	6V AC / DC	A22EL-M-6A-11 * 2
				12V AC / DC	A22EL-M-12A-11 * 2
				24V AC / DC	A22EL-M-24A-11 * 2
			2NC (2)	6V AC / DC	A22EL-M-6A-02 * 2
				12V AC / DC	A22EL-M-12A-02 * 2
				24V AC / DC	A22EL-M-24A-02 * 2
	Push-lock Turn-reset φ40 (A22E) 조명 장치 (감압 조광)		1NC (1)	AC100V	A22EL-M-T1-01
				AC200V	A22EL-M-T2-01
			1NC, 1NO (2)	AC100V	A22EL-M-T1-11
				AC200V	A22EL-M-T2-11
			2NC (2)	AC100V	A22EL-M-T1-02
				AC200V	A22EL-M-T2-02

* 1 () 안은 스위치 유닛 수를 나타냅니다.
* 2. 한국 S-mark 인증 대응 기종


컨트롤 박스 내장 세트 형식

형상	접점 구성 (스위치 유니트 수)	형식
	1NC (1)	◎	A22E-M-01B *
	1NC, 1NO (2)	◎	A22E-M-11B *
	2NC (2)	◎	A22E-M-02B *

참고. 컨트롤 박스 A22Z-B101Y을 사용하고 있습니다.
* 한국 S-mark 인증 대응 기종

단품 주문 형식

조작부

비조광 타입


크기		소형 (φ30)	중형 (φ40)	대형 (φ60)
동작 기능	보호 구조	단품 주문 형식
Pull-reset	IP65 내유형	---	◎ A22E-MP	---
Turn-reset		◎ A22E-S	◎ A22E-M	A22E-L
			A22E-M-EMO A22E-M-EMO-RD
			A22E-M-EMS A22E-M-EMS-RD

조광 타입

크기		중형 (φ40)
동작 기능	보호 구조	단품 주문 형식
Turn-reset	IP65	◎ A22EL-M

LED 램프

형상	발광색		정격 전압	형식
	레드	표준	6V AC / DC		A22-6AR
			12V AC / DC		A22-12AR
			24V AC / DC	◎	A22-24AR

참고. 점등 장치 (감압 조광)의 LED 램프는 A22-24AR을 사용하십시오.

스위치 부

비조광 / 직접 조광

분류		비조광용		직접 조광용
형상
접점 사양 구성 (스위치 유니트 수)		형식		형식
일반 부하용	1NC (1)	◎	A22-01M		A22L-01M
	1NC, 1NO (2)		A22-11M		A22L-11M
	2NC (2)	◎	A22-02M		A22L-02M

감압 조광 (100V AC, 200V AC)

분류		조광용 100V AC	조광용 200V AC
형상
접점 사양 구성 (스위치 유니트 수)		형식	형식
일반 부하용	1NC (1)	A22L-01M-T1	A22L-01M-T2
	1NC, 1NO (2)	A22L-11M-T1	A22L-11M-T2
	2NC (2)	A22L-02M-T1	A22L-02M-T2

참고. 점등 장치 (감압 조광)의 LED 램프는 A22-24AR을 사용하십시오.

액세서리 (별매)

종류	형상	접점 사양		형식	비고
스위치 유니트 (1접점)		1NO 접점 (검정색)	표준 부하	A22-10	표준으로 제공됩니다. 스위치 블록을 추가하거나 교체할 때만 주문하십시오 .
			미소 부하	A22-10S
		1NC 접점 (빨간색)	표준 부하	A22-01
			미소 부하	A22-01S
스위치 유니트 (2접점)		2NO 접점 (검정색)	표준 부하	A22-20	스위치 블록을 추가하거나 교체할 때만 주문하십시오 .
			미소 부하	A22-20S
		2NC 접점 (빨간색)	표준 부하	A22-02
			미소 부하	A22-02S
		1NC + 1NO (블랙 / 레드)	표준 부하	A22-11
			미소 부하	A22-11S
조명 장치		직접 조광		A22-TN	조광 방식을 변경할 때 사용합니다.
		감압 조광	100V AC	A22-T1
			200V AC	A22-T2
설치대		---		A22-3200	표준으로 제공됩니다.  스위치 유니트와 조명 유니트 등을 단품으로 구매하고 장착할 때 사용합니다.
잠금 플레이트		---		A22Z-3380	스위치 부분의 레버를 고정해야 하는 경우 사용합니다.
컨트롤 박스		1홀 황색 박스		A22Z-B101Y	소재 : 폴리 카보네이트 수지. 컨트롤 박스를 사용하는 경우 2NO, 2NC, 1NC + 1NO 2접점 스위치 유니트는 사용할 수 없습니다. *
				A22Z-B201Y

주. 나사 단자대 타입 Push-in Plus 단자대 타입 일반적인 액세서리는 아래의 "일반 액세서리 공구 (별매)"를 참조하십시오.
* 컨트롤 박스 (A22NZ-B101Y, A22NZ-B201Y)는 φ90의 비상 정지용 조각판 ( A22Z-3476-1) 및 가드링 (A22Z-EG □)과 함께 사용할 수 없습니다.

일반 액세서리 공구 (별매)

Push-in Plus 단자대 타입 (A22NE-PD / A22NE-P) / 나사 단자대 타입 (A22E) 공용

종류	형상	분류		형식	비고
비상 정지용 조간판		황색 바탕에 흑색 문자 φ60		A22Z-3466-1	패널 사이의 보호 수준이 충족되어야 할 때 고무 패킹과 함께 사용됩니다. *1
		황색 바탕에 흑색 문자 φ90		A22Z-3476-1	패널 사이의 보호 수준이 충족되어야 할 때 고무 패킹과 함께 사용됩니다. * 1 * 3
		황색 바탕에 흑색 문자 φ60		A22Z-3466-2	패널 사이의 보호 수준이 충족되어야 할 때 고무 패킹과 함께 사용됩니다. *1
판넬 플러그		환형		A22Z-3530	미리 증설하기 위해 절단한 패널 구멍을 보완할 수 있습니다. 색상은 블랙입니다.
커넥터		컨트롤 박스용 케이블 지름	φ7~9용	A22Z-3500-1	스위치 박스에서 케이블 연장 시 사용합니다. (데이터 시트 참조).
			φ9~11용	A22Z-3500-2
φ25용 링		---		A22Z-R25	내경 φ25 판넬에 장착할 때 사용합니다. (데이터 시트 참조) 재질 : 고무 보호 구조 : IP65
φ30용 수지 부속품		---		A22Z-A30	내경 φ30 판넬에 장착할 때 사용합니다. (데이터 시트 참조) 제품과 함께 고무 패킹이 제공됩니다.
회전 방지 링		---		A22Z-3360	본체에는 잠금 링이 장착되어 있지만 더 강력한 회전 방지가 필요한 경우 사용합니다. (데이터 시트 참조)
조임 공구		---		A22Z-3905	판넬 뒷면의 조임 너트를 조이고 조광 타입의 캡을 제거하는데 사용합니다.
EMO용 가드링 세트 (황색)		---		A22Z-EG1	SEMI-S2 대응 가드링과 EMERGENCY OFF 명판을 A22E와 함께 사용하면 SEMI-S2 / SEMATECH APPLICATION GUIDE FOR SEMI S2 대응 가능 (긴급 차단용) * 2 * 3
EMO용 가드링 (황색)		EMERGENCY OFF 명판은 세트가 아닙니다.		A22Z-EG10	A22E의 EMO 표시 부착 타입과 함께 사용하면 SEMI-S2 / SEMATECH APPLICATION GUIDE FOR SEMI S2 대응 가능 (긴급 차단용)  *3
EMS용 가드링 세트 (백색)		---		A22Z-EG1-W	SEMI-S2 대응 가드링과 EMERGENCY OFF 명판을 A22E와 함께 사용하면 SEMI-S2 / SEMATECH APPLICATION GUIDE FOR SEMI S2 대응 가능 (비상 정지용) * 2 * 3
EMS용 가드링 (백색)		EMERGENCY OFF 명판은 세트가 아닙니다.		A22Z-EG10-W	A22E의 EMS 표시 부착 타입과 함께 사용하면 SEMI-S2 / SEMATECH APPLICATION GUIDE FOR SEMI S2 대응 가능 (비상 정지용)  *3
가드링 (황색)		스페이서 유니트 없음		A22Z-EG2	SEMI-S2 / SEMATECH APPLICATION GUIDE FOR SEMI S2 대응. (긴급 차단용) * 2 *3 A22E 비상 정지 푸시 버튼 스위치와 함께 사용하십시오.
		스페이서 유니트 1개 부착		A22Z-EG21
		스페이서 유니트 2개 부착		A22Z-EG22
EMO용 가드링 세트 (황색)		---		A22Z-EG3	SEMI-S2 대응 가드링과 EMERGENCY OFF 명판을 A22E와 함께 사용하면 SEMI-S2 / SEMATECH APPLICATION GUIDE FOR SEMI S2 대응 가능 (긴급 차단용) * 2 * 3
고무 패킹				A22Z-R	액세서리와 함께 제공합니다. 10장 들어있습니다.

* 1. 비상 정지용 조각판을 사용하는 경우, 판넬의 두께를 1 ~ 4mm로 설정하십시오.
* 2. 가드링은 SEMI의 개별 규격에서 요구되는 설비 전용입니다.
       기타 용도 (공작 기계 · 인쇄 기계 · 산업 기계 등 기계 장치의 비상 정지 스위치)는 사용하지 마십시오.
* 3. φ90의 비상 정지용 조각판 (A22Z-3476-1) 및 가드 링 (A22Z-EG □)는 컨트롤 박스와 함께 사용할 수 없습니다.
주 1. A22Z-EG1 부속품 : EMERGENCY OFF 명판 1개, 고무 패킹 2개, 회전 방지 링 1개입니다.
    2. A22Z-EG10 부속품 : 고무 패킹 1개, 회전 방지 링 1개 (명판 없음)입니다.

정보 갱신 : 2021/04/01
