근접 센서
E2E / E2EQ NEXT 시리즈
장거리 검출에 의해 돌발 정지를 일으키지 않을 시설에 설치
IO-Link 표준 탑재
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features |
Lineup
| Specifications | Dimensions |
Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

직류 2 선식

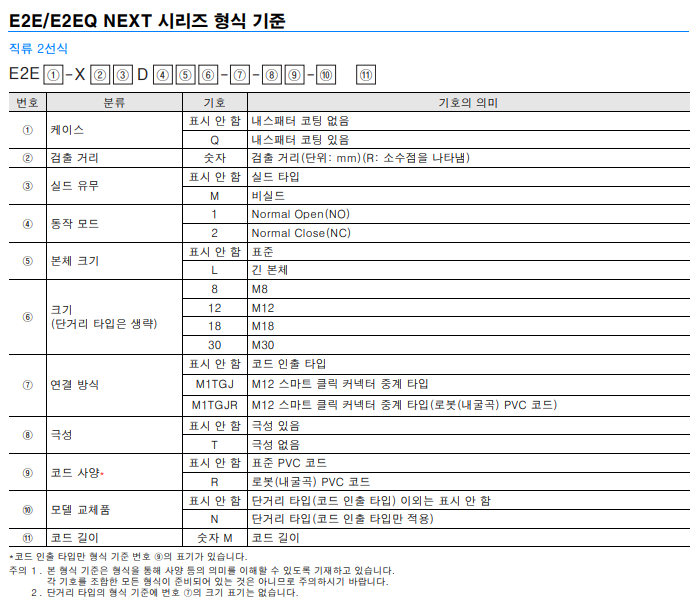

E2E NEXT 시리즈 형식 기준

E2E NEXT 라인업 47

본체

E2E NEXT 시리즈 (장거리 타입)

직류 2선식

실드 타입 * 1

크기
(검출 거리)
연결 방식 극성 형식
동작 모드 : NO 동작 모드 : NC
M8
(3mm)
코드 인출 (2m) * 2 * 3 E2E-X3D18 2M E2E-X3D28 2M
E2E-X3D18-T 2M E2E-X3D28-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X3D18-M1TGJ 0.3M E2E-X3D28-M1TGJ 0.3M
E2E-X3D18-M1TGJ-T 0.3M E2E-X3D28-M1TGJ-T 0.3M
M12
(7mm)
코드 인출 (2m) * 2 * 3 E2E-X7D112 2M E2E-X7D212 2M
E2E-X7D112-T 2M E2E-X7D212-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X7D112-M1TGJ 0.3M E2E-X7D212-M1TGJ 0.3M
E2E-X7D112-M1TGJ-T 0.3M E2E-X7D212-M1TGJ-T 0.3M
M18
(11mm)
코드 인출 (2m) * 2 * 3 E2E-X11D118 2M E2E-X11D218 2M
E2E-X11D118-T 2M E2E-X11D218-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X11D118-M1TGJ 0.3M E2E-X11D218-M1TGJ 0.3M
E2E-X11D118-M1TGJ-T 0.3M E2E-X11D218-M1TGJ-T 0.3M
M30
(20mm)
코드 인출 (2m) * 2 * 3 E2E-X20D130 2M E2E-X20D230 2M
E2E-X20D130-T 2M E2E-X20D230-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X20D130-M1TGJ 0.3M E2E-X20D230-M1TGJ 0.3M
E2E-X20D130-M1TGJ-T 0.3M E2E-X20D230-M1TGJ-T 0.3M




비실드 타입

크기
(검출 거리)
연결 방식 극성 형식
동작 모드 : NO 동작 모드 : NC
M8
(6mm)
코드 인출 (2m) * 2 * 3 E2E-X6MD18 2M E2E-X6MD28 2M
E2E-X6MD18-T 2M E2E-X6MD28-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X6MD18-M1TGJ 0.3M E2E-X6MD28-M1TGJ 0.3M
E2E-X6MD18-M1TGJ-T 0.3M E2E-X6MD28-M1TGJ-T 0.3M
M12
(10mm)
코드 인출 (2m) * 2 * 3 E2E-X10MD112 2M E2E-X10MD212 2M
E2E-X10MD112-T 2M E2E-X10MD212-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X10MD112-M1TGJ 0.3M E2E-X10MD212-M1TGJ 0.3M
E2E-X10MD112-M1TGJ-T 0.3M E2E-X10MD212-M1TGJ-T 0.3M
M18
(20mm)
코드 인출 (2m) * 2 * 3 E2E-X20MD1L18 2M E2E-X20MD2L18 2M
E2E-X20MD1L18-T 2M E2E-X20MD2L18-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X20MD1L18-M1TGJ 0.3M E2E-X20MD2L18-M1TGJ 0.3M
E2E-X20MD1L18-M1TGJ-T 0.3M E2E-X20MD2L18-M1TGJ-T 0.3M
M30
(40mm)
코드 인출 (2m) * 2 * 3 E2E-X40MD1L30 2M E2E-X40MD2L30 2M
E2E-X40MD1L30-T 2M E2E-X40MD2L30-T 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 4
E2E-X40MD1L30-M1TGJ 0.3M E2E-X40MD2L30-M1TGJ 0.3M
E2E-X40MD1L30-M1TGJ-T 0.3M E2E-X40MD2L30-M1TGJ-T 0.3M
* 1. 근접 센서를 금속에 묻어 사용하는 경우 카탈로그의 "주의 금속의 영향"을 참조하십시오.
* 2. 코드 길이 5m 타입을 준비하고 있습니다. 형식명 끝에 5M이 붙습니다. (예 : E2E-X3D18 5M)
* 3. 로봇(굴곡) 코드 2m 타입 및 5m 타입을 준비하고 있습니다. 형식명 끝에 -R이 붙습니다.
       (예 : E2E-X3D18-R 2M / E2EX3D18-R 5M)
* 4. 로봇(굴곡) 코드 M12 스마트 클릭 커넥터 중계 타입을 준비하고 있습니다. 형식명 끝에 R이 붙습니다.
       (예 : E2E-X3D18-M1TGJR 0.3M / E2E-X3D18-M1TGJR-T 0.3M)



E2E NEXT 시리즈 (단거리 타입)

직류 2선식

실드 타입

크기
(검출 거리)
연결 방식 극성 형식
동작 모드 : NO 동작 모드 : NC
M8
(1.5mm)
코드 인출 (2m) * 1 * 2 E2E-X1R5D1-N 2M E2E-X1R5D2-N 2M
E2E-X1R5D1-TN 2M E2E-X1R5D2-TN 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 3
E2E-X1R5D1-M1TGJ 0.3M E2E-X1R5D2-M1TGJ 0.3M
E2E-X1R5D1-M1TGJ-T 0.3M E2E-X1R5D2-M1TGJ-T 0.3M
M12
(2.5mm)
코드 인출 (2m) * 1 * 2 E2E-X2R5D1-N 2M E2E-X2R5D2-N 2M
E2E-X2R5D1-TN 2M E2E-X2R5D2-TN 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 3
E2E-X2R5D1-M1TGJ 0.3M E2E-X2R5D2-M1TGJ 0.3M
E2E-X2R5D1-M1TGJ-T 0.3M E2E-X2R5D2-M1TGJ-T 0.3M
M18
(5mm)
코드 인출 (2m) * 1 * 2 E2E-X5D1-N 2M E2E-X5D2-N 2M
E2E-X5D1-TN 2M E2E-X5D2-TN 2M
M12 스마트 클릭
커넥터 중계 (0.3m) * 3
E2E-X5D1-M1TGJ 0.3M E2E-X5D2-M1TGJ 0.3M
E2E-X5D1-M1TGJ-T 0.3M E2E-X5D2-M1TGJ-T 0.3M
* 1. 코드 길이 5m 타입을 준비하고 있습니다. 형식명 끝에 5M이 붙습니다. (예 : E2E-X1R5D1-N 5M)
* 2. 로봇(굴곡) 코드 2m 타입 및 5m 타입을 준비하고 있습니다. 형식명 끝에 -R이 붙습니다.
       (예 : E2E-X1R5D1-RN 2M / E2E-X1R5D1-RN 5M)
* 3. 로봇(굴곡) 코드 M12 스마트 클릭 커넥터 중계 타입을 준비하고 있습니다. 형식명 끝에 R이 붙습니다.
       (예 : E2E-X1R5D1-M1TGJR 0.3M / E2E-X1R5D1-M1TGJR-T 0.3M)



액세서리 (별매)

센서 I / O 커넥터

(커넥터 중계 타입 필수) 센서에 포함되어 있지 않으므로, 반드시 주문하십시오.

원형 내유 커넥터 XS5 NEXT 시리즈

형상 케이블
사양
종류 케이블
외경
(mm)
케이블
인출 방향
케이블
길이
(m)
센서
I/O 커넥터 형식
적용 근접 센서
형식
M12
스마트 클릭
커넥터

스트레이트 타입
3790_lu_19_1
내유
PVC
케이블

소켓
한쪽
커넥터
φ6 스트레이트 1 XS5F-D421-C80-X E2E-X [] D []
-M1TGJ (R) (-T)
E2EQ-X [] D []
-M1TGJ (-T)
2 XS5F-D421-D80-X
3 XS5F-D421-E80-X
5 XS5F-D421-G80-X
10 XS5F-D421-J80-X
내유
PVC
로봇
케이블

소켓
한쪽
커넥터
φ6 스트레이트 1 XS5F-D421-C80-XR
2 XS5F-D421-D80-XR
3 XS5F-D421-E80-XR
5 XS5F-D421-G80-XR
10 XS5F-D421-J80-XR
내유
PVC
케이블
양쪽
커넥터
φ6 스트레이트(소켓)/
스트레이트(플러그)
1 XS5W-D421-C81-X
2 XS5W-D421-D81-X
3 XS5W-D421-E81-X
5 XS5W-D421-G81-X
10 XS5W-D421-J81-X
내유
PVC
로봇
케이블
양쪽
커넥터
φ6 스트레이트(소켓)/
스트레이트(플러그)
1 XS5W-D421-C81-XR
2 XS5W-D421-D81-XR
3 XS5W-D421-E81-XR
5 XS5W-D421-G81-XR
10 XS5W-D421-J81-XR

참고 : 커넥터에 대한 자세한 내용은 카탈로그의 XS5 NEXT 시리즈를 참조하십시오.




원형 방수 커넥터 XS5 시리즈

형상 케이블
사양
종류 케이블
외경
(mm)
케이블
인출 방향
케이블
길이
(m)
센서
I/O 커넥터 형식
적용 근접 센서
형식
M12
스마트 클릭
커넥터

스트레이트 타입
3790_lu_6_1

L형 타입
3790_lu_6_2
PVC
로봇
케이블
소켓
한쪽
커넥터
φ6 스트레이트 1 XS5F-D421-C80-F E2E-X [] D []
-M1TGJ (R) (-T)
E2EQ-X [] D []
-M1TGJ (-T)
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L형 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
양쪽
커넥터
φ6 스트레이트(소켓)/
스트레이트(플러그)
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L형(소켓)/
L형(플러그)
2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
스트레이트(소켓)/
L형(플러그)
2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L형(소켓)/
스트레이트(플러그)


2 XS5W-D424-D81-F
5 XS5W-D424-G81-F
참고 : 커넥터에 대한 자세한 내용은 카탈로그의 XS5 시리즈를 참조하십시오.




센서 I / O 커넥터 결합 조합 내유 성능

E2E NEXT 시리즈
커넥터 중계 타입
적용 커넥터 형식
XS5 NEXT 시리즈 XS5 시리즈
E2E-X [] D []-M1TGJ (R) (-T) 내유 실력값 2년 * 방수 (IP67)

 * 적용 절삭유 종류 : JIS K 2241 : 2000 규정 절삭유
  내유 실력값 2년은 제품 설계 및 내유 성능 평가의 기준 결과 (= Typ값)를 나타냅니다.
  출하 제품은 약 2년의 내유성을 가지지만 제품에 따라 차이가 발생합니다.



e-jig (마운팅 슬리브)

센서에 포함되어 있지 않으므로 필요에 따라 주문하세요.


형상 형식 적용 센서
3790_lu_22_1 Y92E-J8S12 E2E NEXT M8 실드 타입
Y92E-J12S18 E2E NEXT M12 실드 타입
Y92E-J18S30 E2E NEXT M18 실드 타입

직류 3선식 프리미엄 모델

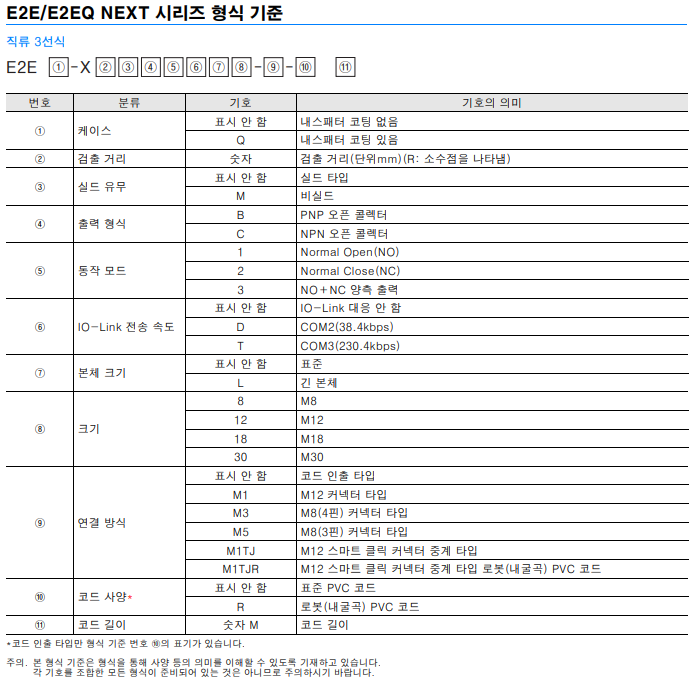

E2E NEXT 시리즈 형식 기준

E2E NEXT 라인업 2

E2E NEXT 시리즈 (초 장거리 타입)

직류 3선식

실드 타입 * 1

크기
(검출 거리)
연결 방식 본체 크기 동작 모드 형식
PNP 출력 NPN 출력
M8
(4mm)
코드 인출(2m) * 2 38mm * 3 NO E2E-X4B1D8 2M ** E2E-X4C18 2M
NC E2E-X4B28 2M E2E-X4C28 2M
48mm NO E2E-X4B1DL8 2M ** E2E-X4C1L8 2M
NC E2E-X4B2L8 2M E2E-X4C2L8 2M
M12 스마트 클릭
커넥터 중계(0.3m)
38mm* 4 NO E2E-X4B1D8-M1TJ 0.3M ** E2E-X4C18-M1TJ 0.3M
NC E2E-X4B28-M1TJ 0.3M E2E-X4C28-M1TJ 0.3M
48mm NO E2E-X4B1DL8-M1TJ 0.3M ** E2E-X4C1L8-M1TJ 0.3M
NC E2E-X4B2L8-M1TJ 0.3M E2E-X4C2L8-M1TJ 0.3M
M12 커넥터 43mm NO E2E-X4B1D8-M1 ** E2E-X4C18-M1
NC E2E-X4B28-M1 E2E-X4C28-M1
53mm NO E2E-X4B1DL8-M1 ** E2E-X4C1L8-M1
NC E2E-X4B2L8-M1 E2E-X4C2L8-M1
M8 (4핀) 커넥터 39mm NO E2E-X4B1D8-M3 ** E2E-X4C18-M3
NC E2E-X4B28-M3 E2E-X4C28-M3
49mm NO E2E-X4B1DL8-M3 ** E2E-X4C1L8-M3
NC E2E-X4B2L8-M3 E2E-X4C2L8-M3
M8 (3핀) 커넥터 39mm NO E2E-X4B1D8-M5 ** E2E-X4C18-M5
NC E2E-X4B28-M5 E2E-X4C28-M5
49mm NO E2E-X4B1DL8-M5 ** E2E-X4C1L8-M5
NC E2E-X4B2L8-M5 E2E-X4C2L8-M5
M12
(9mm)
코드 인출(2m) * 2 47mm* 3 NO E2E-X9B1D12 2M ** E2E-X9C112 2M
NC E2E-X9B212 2M E2E-X9C212 2M
69mm NO E2E-X9B1DL12 2M ** E2E-X9C1L12 2M
NC E2E-X9B2L12 2M E2E-X9C2L12 2M
M12 스마트 클릭
커넥터 중계(0.3m)
47mm* 4 NO E2E-X9B1D12-M1TJ 0.3M ** E2E-X9C112-M1TJ 0.3M
NC E2E-X9B212-M1TJ 0.3M E2E-X9C212-M1TJ 0.3M
69mm NO E2E-X9B1DL12-M1TJ 0.3M ** E2E-X9C1L12-M1TJ 0.3M
NC E2E-X9B2L12-M1TJ 0.3M E2E-X9C2L12-M1TJ 0.3M
M12 커넥터 48mm NO E2E-X9B1D12-M1 ** E2E-X9C112-M1
NC E2E-X9B212-M1 E2E-X9C212-M1
70mm NO E2E-X9B1DL12-M1 ** E2E-X9C1L12-M1
NC E2E-X9B2L12-M1 E2E-X9C2L12-M1
M18
(14mm)
코드 인출(2m) * 2 55mm* 3 NO E2E-X14B1D18 2M ** E2E-X14C118 2M
NC E2E-X14B218 2M E2E-X14C218 2M
77mm NO E2E-X14B1DL18 2M ** E2E-X14C1L18 2M
NC E2E-X14B2L18 2M E2E-X14C2L18 2M
M12 스마트 클릭
커넥터 중계(0.3m)
55mm* 4 NO E2E-X14B1D18-M1TJ 0.3M ** E2E-X14C118-M1TJ 0.3M
NC E2E-X14B218-M1TJ 0.3M E2E-X14C218-M1TJ 0.3M
77mm NO E2E-X14B1DL18-M1TJ 0.3M ** E2E-X14C1L18-M1TJ 0.3M
NC E2E-X14B2L18-M1TJ 0.3M E2E-X14C2L18-M1TJ 0.3M
M12 커넥터 53mm NO E2E-X14B1D18-M1 ** E2E-X14C118-M1
NC E2E-X14B218-M1 E2E-X14C218-M1
75mm NO E2E-X14B1DL18-M1 ** E2E-X14C1L18-M1
NC E2E-X14B2L18-M1 E2E-X14C2L18-M1
M30
(23mm)
코드 인출(2m) * 2 60mm* 4 NO E2E-X23B1D30 2M ** E2E-X23C130 2M
NC E2E-X23B230 2M E2E-X23C230 2M
82mm NO E2E-X23B1DL30 2M ** E2E-X23C1L30 2M
NC E2E-X23B2L30 2M E2E-X23C2L30 2M
M12 스마트 클릭
커넥터 중계(0.3m)
60mm* 4 NO E2E-X23B1D30-M1TJ 0.3M ** E2E-X23C130-M1TJ 0.3M
NC E2E-X23B230-M1TJ 0.3M E2E-X23C230-M1TJ 0.3M
82mm NO E2E-X23B1DL30-M1TJ 0.3M ** E2E-X23C1L30-M1TJ 0.3M
NC E2E-X23B2L30-M1TJ 0.3M E2E-X23C2L30-M1TJ 0.3M
M12 커넥터 58mm NO E2E-X23B1D30-M1 ** E2E-X23C130-M1
NC E2E-X23B230-M1 E2E-X23C230-M1
80mm NO E2E-X23B1DL30-M1 ** E2E-X23C1L30-M1
NC E2E-X23B2L30-M1 E2E-X23C2L30-M1
* 1. 근접 센서를 금속에 묻어 사용하는 경우 카탈로그의 "주의 금속의 영향"을 참조하십시오.
* 2. 코드 길이 5m 타입을 준비하고 있습니다. 형식명 끝에 5M이 붙습니다. (예 : E2E-X9B1D12 5M)
* 3. 로봇(굴곡) 코드 2m 타입 및 5m 타입을 준비하고 있습니다. 형식명 끝에 -R이 붙습니다.
       (예 : E2E-X9B1D12-R 2M / E2E-X9B1D12-R 5M)
* 4. 로봇(굴곡) 코드 M12 스마트 클릭 커넥터 중계 타입을 준비하고 있습니다. 형식명 끝에 R이 붙습니다.
       (예 : E2E-X9B1D12-M1TJR 0.3M)
주 1. **표기의 기종은 IO-LINK (COM2)를 탑재하고 있습니다. IO-LINK (COM3)을 희망하시는 경우는 E2E-X[][][]T[]입니다.
          (예 : E2E-X9B1T12 2M)
         동작 모드 NO는 IO-LINK 통신을 통해 NC로 변경할 수 있습니다.
     2. PNP 출력의 NC 타입과 NPN 출력의 모든 타입은 IO-LINK를 지원하지 않습니다.



직류 3선식

비실드 타입

크기
(검출 거리)
연결 방식 본체 크기 동작 모드 형식
PNP 출력 NPN 출력
M8
(8mm)
코드 인출(2m) * 1 38mm* 2 NO E2E-X8MB1D8 2M E2E-X8MC18 2M
NC E2E-X8MB28 2M E2E-X8MC28 2M
48mm NO E2E-X8MB1DL8 2M E2E-X8MC1L8 2M
NC E2E-X8MB2L8 2M E2E-X8MC2L8 2M
M12 스마트 클릭
커넥터 중계
(0.3m)
38mm* 3 NO E2E-X8MB1D8-M1TJ 0.3M E2E-X8MC18-M1TJ 0.3M
NC E2E-X8MB28-M1TJ 0.3M E2E-X8MC28-M1TJ 0.3M
48mm NO E2E-X8MB1DL8-M1TJ 0.3M E2E-X8MC1L8-M1TJ 0.3M
NC E2E-X8MB2L8-M1TJ 0.3M E2E-X8MC2L8-M1TJ 0.3M
M12 커넥터 43mm NO E2E-X8MB1D8-M1 E2E-X8MC18-M1
NC E2E-X8MB28-M1 E2E-X8MC28-M1
53mm NO E2E-X8MB1DL8-M1 E2E-X8MC1L8-M1
NC E2E-X8MB2L8-M1 E2E-X8MC2L8-M1
M8 (4핀) 커넥터 39mm NO E2E-X8MB1D8-M3 E2E-X8MC18-M3
NC E2E-X8MB28-M3 E2E-X8MC28-M3
49mm NO E2E-X8MB1DL8-M3 E2E-X8MC1L8-M3
NC E2E-X8MB2L8-M3 E2E-X8MC2L8-M3
M8 (3핀) 커넥터 39mm NO E2E-X8MB1D8-M5 E2E-X8MC18-M5
NC E2E-X8MB28-M5 E2E-X8MC28-M5
49mm NO E2E-X8MB1DL8-M5 E2E-X8MC1L8-M5
NC E2E-X8MB2L8-M5 E2E-X8MC2L8-M5
M12
(16mm)
코드 인출(2m) * 1 47mm* 2 NO E2E-X16MB1D12 2M E2E-X16MC112 2M
NC E2E-X16MB212 2M E2E-X16MC212 2M
69mm NO E2E-X16MB1DL12 2M E2E-X16MC1L12 2M
NC E2E-X16MB2L12 2M E2E-X16MC2L12 2M
M12 스마트 클릭
커넥터 중계(0.3m)
47mm* 3 NO E2E-X16MB1D12-M1TJ 0.3M E2E-X16MC112-M1TJ 0.3M
NC E2E-X16MB212-M1TJ 0.3M E2E-X16MC212-M1TJ 0.3M
69mm NO E2E-X16MB1DL12-M1TJ 0.3M E2E-X16MC1L12-M1TJ 0.3M
NC E2E-X16MB2L12-M1TJ 0.3M E2E-X16MC2L12-M1TJ 0.3M
M12 커넥터 48mm NO E2E-X16MB1D12-M1 E2E-X16MC112-M1
NC E2E-X16MB212-M1 E2E-X16MC212-M1
70mm NO E2E-X16MB1DL12-M1 E2E-X16MC1L12-M1
NC E2E-X16MB2L12-M1 E2E-X16MC2L12-M1
M18
(30mm)
코드 인출(2m) * 1 77mm* 2 NO E2E-X30MB1DL18 2M E2E-X30MC1L18 2M
NC E2E-X30MB2L18 2M E2E-X30MC2L18 2M
M12 스마트 클릭
커넥터 중계(0.3m)
77mm* 3 NO E2E-X30MB1DL18-M1TJ 0.3M E2E-X30MC1L18-M1TJ 0.3M
NC E2E-X30MB2L18-M1TJ 0.3M E2E-X30MC2L18-M1TJ 0.3M
M12 커넥터 75mm NO E2E-X30MB1DL18-M1 E2E-X30MC1L18-M1
NC E2E-X30MB2L18-M1 E2E-X30MC2L18-M1
M30
(50mm)
코드 인출(2m) * 1 97mm* 2 NO E2E-X50MB1DL30 2M E2E-X50MC1L30 2M
NC E2E-X50MB2L30 2M E2E-X50MC2L30 2M
M12 스마트 클릭
커넥터 중계(0.3m)
97mm* 3 NO E2E-X50MB1DL30-M1TJ 0.3M E2E-X50MC1L30-M1TJ 0.3M
NC E2E-X50MB2L30-M1TJ 0.3M E2E-X50MC2L30-M1TJ 0.3M
M12 커넥터 95mm NO E2E-X50MB1DL30-M1 E2E-X50MC1L30-M1
NC E2E-X50MB2L30-M1 E2E-X50MC2L30-M1
* 1. 코드 길이 5m 타입을 준비하고 있습니다. 형식명 끝에 5M이 붙습니다. (예 : E2E-X16MB1D12 5M)
* 2. 로봇(굴곡) 코드 2m 타입 및 5m 타입을 준비하고 있습니다. 형식명 끝에 -R이 붙습니다.
       (예 : E2E-X16MB1D12-R 2M / E2E-X16MB1D12-R 5M)
* 3. 로봇(굴곡) 코드 M12 스마트 클릭 커넥터 중계 타입을 준비하고 있습니다. 형식명 끝에 R이 붙습니다.
       (예 : E2E-X16MB1D12-M1TJR 0.3M)
주 1. **표기의 기종은 IO-LINK (COM2)를 탑재하고 있습니다. IO-LINK (COM3)을 희망하시는 경우는 E2E-X[][][]T[]입니다.
          (예 : E2E-X16MB1T12 2M)
         동작 모드 NO는 IO-LINK 통신을 통해 NC로 변경할 수 있습니다.
     2. PNP 출력의 NC 타입과 NPN 출력의 모든 타입은 IO-LINK를 지원하지 않습니다.

E2E NEXT 시리즈 (장거리 타입)

직류 3 선식

실드 타입 * 1

크기
(검출 거리)
연결 방식 본체 크기 동작 모드 형식
PNP 출력 NPN 출력
M8
(3mm)
코드 인출(2m) * 2 38mm* 3 NO E2E-X3B1D8 2M E2E-X3C18 2M
NC E2E-X3B28 2M E2E-X3C28 2M
48mm NO E2E-X3B1DL8 2M E2E-X3C1L8 2M
NC E2E-X3B2L8 2M E2E-X3C2L8 2M
M12 스마트 클릭
커넥터 중계
(0.3m)
38mm* 4 NO E2E-X3B1D8-M1TJ 0.3M E2E-X3C18-M1TJ 0.3M
NC E2E-X3B28-M1TJ 0.3M E2E-X3C28-M1TJ 0.3M
48mm NO E2E-X3B1DL8-M1TJ 0.3M E2E-X3C1L8-M1TJ 0.3M
NC E2E-X3B2L8-M1TJ 0.3M E2E-X3C2L8-M1TJ 0.3M
M12 커넥터 43mm NO E2E-X3B1D8-M1 E2E-X3C18-M1
NC E2E-X3B28-M1 E2E-X3C28-M1
53mm NO E2E-X3B1DL8-M1 E2E-X3C1L8-M1
NC E2E-X3B2L8-M1 E2E-X3C2L8-M1
M8 (4핀) 커넥터 39mm NO E2E-X3B1D8-M3 E2E-X3C18-M3
NC E2E-X3B28-M3 E2E-X3C28-M3
49mm NO E2E-X3B1DL8-M3 E2E-X3C1L8-M3
NC E2E-X3B2L8-M3 E2E-X3C2L8-M3
M8 (3핀) 커넥터 39mm NO E2E-X3B1D8-M5 E2E-X3C18-M5
NC E2E-X3B28-M5 E2E-X3C28-M5
49mm NO E2E-X3B1DL8-M5 E2E-X3C1L8-M5
NC E2E-X3B2L8-M5 E2E-X3C2L8-M5
M12
(6mm)
코드 인출(2m) * 2 47mm* 3 NO E2E-X6B1D12 2M E2E-X6C112 2M
NC E2E-X6B212 2M E2E-X6C212 2M
NO + NC E2E-X6B3D12 2M E2E-X6C312 2M
69mm NO E2E-X6B1DL12 2M E2E-X6C1L12 2M
NC E2E-X6B2L12 2M E2E-X6C2L12 2M
NO + NC E2E-X6B3DL12 2M E2E-X6C3L12 2M
M12 스마트 클릭
커넥터 중계(0.3m)
47mm* 4 NO E2E-X6B1D12-M1TJ 0.3M E2E-X6C112-M1TJ 0.3M
NC E2E-X6B212-M1TJ 0.3M E2E-X6C212-M1TJ 0.3M
NO + NC E2E-X6B3D12-M1TJ 0.3M E2E-X6C312-M1TJ 0.3M
69mm NO E2E-X6B1DL12-M1TJ 0.3M E2E-X6C1L12-M1TJ 0.3M
NC E2E-X6B2L12-M1TJ 0.3M E2E-X6C2L12-M1TJ 0.3M
NO + NC E2E-X6B3DL12-M1TJ 0.3M E2E-X6C3L12-M1TJ 0.3M
M12 커넥터 48mm NO E2E-X6B1D12-M1 E2E-X6C112-M1
NC E2E-X6B212-M1 E2E-X6C212-M1
NO + NC E2E-X6B3D12-M1 E2E-X6C312-M1
70mm NO E2E-X6B1DL12-M1 E2E-X6C1L12-M1
NC E2E-X6B2L12-M1 E2E-X6C2L12-M1
NO + NC E2E-X6B3DL12-M1 E2E-X6C3L12-M1
M18
(12mm)
코드 인출(2m) * 2 55mm* 3 NO E2E-X12B1D18 2M E2E-X12C118 2M
NC E2E-X12B218 2M E2E-X12C218 2M
NO + NC E2E-X12B3D18 2M E2E-X12C318 2M
77mm NO E2E-X12B1DL18 2M E2E-X12C1L18 2M
NC E2E-X12B2L18 2M E2E-X12C2L18 2M
NO + NC E2E-X12B3DL18 2M E2E-X12C3L18 2M
M12 스마트 클릭
커넥터 중계(0.3m)
55mm* 4 NO E2E-X12B1D18-M1TJ 0.3M E2E-X12C118-M1TJ 0.3M
NC E2E-X12B218-M1TJ 0.3M E2E-X12C218-M1TJ 0.3M
NO + NC E2E-X12B3D18-M1TJ 0.3M E2E-X12C318-M1TJ 0.3M
77mm NO E2E-X12B1DL18-M1TJ 0.3M E2E-X12C1L18-M1TJ 0.3M
NC E2E-X12B2L18-M1TJ 0.3M E2E-X12C2L18-M1TJ 0.3M
NO + NC E2E-X12B3DL18-M1TJ 0.3M E2E-X12C3L18-M1TJ 0.3M
M12 커넥터 53mm NO E2E-X12B1D18-M1 E2E-X12C118-M1
NC E2E-X12B218-M1 E2E-X12C218-M1
NO + NC E2E-X12B3D18-M1 E2E-X12C318-M1
75mm NO E2E-X12B1DL18-M1 E2E-X12C1L18-M1
NC E2E-X12B2L18-M1 E2E-X12C2L18-M1
NO + NC E2E-X12B3DL18-M1 E2E-X12C3L18-M1
M30
(22mm)
코드 인출(2m) * 2 60mm* 3 NO E2E-X22B1D30 2M E2E-X22C130 2M
NC E2E-X22B230 2M E2E-X22C230 2M
NO + NC E2E-X22B3D30 2M E2E-X22C330 2M
82mm NO E2E-X22B1DL30 2M E2E-X22C1L30 2M
NC E2E-X22B2L30 2M E2E-X22C2L30 2M
NO + NC E2E-X22B3DL30 2M E2E-X22C3L30 2M
M12 스마트 클릭
커넥터 중계(0.3m)
60mm* 4 NO E2E-X22B1D30-M1TJ 0.3M E2E-X22C130-M1TJ 0.3M
NC E2E-X22B230-M1TJ 0.3M E2E-X22C230-M1TJ 0.3M
NO + NC E2E-X22B3D30-M1TJ 0.3M E2E-X22C330-M1TJ 0.3M
82mm NO E2E-X22B1DL30-M1TJ 0.3M E2E-X22C1L30-M1TJ 0.3M
NC E2E-X22B2L30-M1TJ 0.3M E2E-X22C2L30-M1TJ 0.3M
NO + NC E2E-X22B3DL30-M1TJ 0.3M E2E-X22C3L30-M1TJ 0.3M
M12 커넥터 58mm NO E2E-X22B1D30-M1 E2E-X22C130-M1
NC E2E-X22B230-M1 E2E-X22C230-M1
NO + NC E2E-X22B3D30-M1 E2E-X22C330-M1
80mm NO E2E-X22B1DL30-M1 E2E-X22C1L30-M1
NC E2E-X22B2L30-M1 E2E-X22C2L30-M1
NO + NC E2E-X22B3DL30-M1 E2E-X22C3L30-M1
* 1. 근접 센서를 금속에 묻어 사용하는 경우 카탈로그의 "주의 금속의 영향"을 참조하십시오.
* 2. 코드 길이 5m 타입을 준비하고 있습니다. 형식명 끝에 5M이 붙습니다. (예 : E2E-X6B1D12 5M)
* 3. 로봇(굴곡) 코드 2m 타입 및 5m 타입을 준비하고 있습니다. 형식명 끝에 -R이 붙습니다.
       (예 : E2E-X6B1D12-R 2M / E2E-X6B1D12-R 5M)
* 4. 로봇(굴곡) 코드 M12 스마트 클릭 커넥터 중계 타입을 준비하고 있습니다. 형식명 끝에 R이 붙습니다.
       (예 : E2E-X6B1D12-M1TJR 0.3M)
주 1. **표기의 기종은 IO-LINK (COM2)를 탑재하고 있습니다. IO-LINK (COM3)을 희망하시는 경우는 E2E-X[][][]T[]입니다.
          (예 : E2E-X6B1T12 2M)
         동작 모드 NO는 IO-LINK 통신을 통해 NC로 변경할 수 있습니다.
     2. PNP 출력의 NC 타입과 NPN 출력의 모든 타입은 IO-LINK를 지원하지 않습니다.




직류 3선식

비실드 타입

크기
(검출 거리)
연결 방식 본체 크기 동작 모드 형식
PNP 출력 NPN 출력
M8
(6mm)
코드 인출(2m) * 1 38mm* 2 NO E2E-X6MB1D8 2M E2E-X6MC18 2M
NC E2E-X6MB28 2M E2E-X6MC28 2M
48mm NO E2E-X6MB1DL8 2M E2E-X6MC1L8 2M
NC E2E-X6MB2L8 2M E2E-X6MC2L8 2M
M12 스마트 클릭
커넥터 중계(0.3m)
38mm* 3 NO E2E-X6MB1D8-M1TJ 0.3M E2E-X6MC18-M1TJ 0.3M
NC E2E-X6MB28-M1TJ 0.3M E2E-X6MC28-M1TJ 0.3M
48mm NO E2E-X6MB1DL8-M1TJ 0.3M E2E-X6MC1L8-M1TJ 0.3M
NC E2E-X6MB2L8-M1TJ 0.3M E2E-X6MC2L8-M1TJ 0.3M
M12 커넥터 43mm NO E2E-X6MB1D8-M1 E2E-X6MC18-M1
NC E2E-X6MB28-M1 E2E-X6MC28-M1
53mm NO E2E-X6MB1DL8-M1 E2E-X6MC1L8-M1
NC E2E-X6MB2L8-M1 E2E-X6MC2L8-M1
M8 (4핀) 커넥터 39mm NO E2E-X6MB1D8-M3 E2E-X6MC18-M3
NC E2E-X6MB28-M3 E2E-X6MC28-M3
49mm NO E2E-X6MB1DL8-M3 E2E-X6MC1L8-M3
NC E2E-X6MB2L8-M3 E2E-X6MC2L8-M3
M8
커넥터
(3 핀)
39mm NO E2E-X6MB1D8-M5 E2E-X6MC18-M5
NC E2E-X6MB28-M5 E2E-X6MC28-M5
49mm NO E2E-X6MB1DL8-M5 E2E-X6MC1L8-M5
NC E2E-X6MB2L8-M5 E2E-X6MC2L8-M5
M12
(10mm)
코드 인출(2m) * 1 47mm* 2 NO E2E-X10MB1D12 2M E2E-X10MC112 2M
NC E2E-X10MB212 2M E2E-X10MC212 2M
NO + NC E2E-X10MB3D12 2M E2E-X10MC312 2M
69mm NO E2E-X10MB1DL12 2M E2E-X10MC1L12 2M
NC E2E-X10MB2L12 2M E2E-X10MC2L12 2M
NO + NC E2E-X10MB3DL12 2M E2E-X10MC3L12 2M
M12 스마트 클릭
커넥터 중계(0.3m)
47mm* 3 NO E2E-X10MB1D12-M1TJ 0.3M E2E-X10MC112-M1TJ 0.3M
NC E2E-X10MB212-M1TJ 0.3M E2E-X10MC212-M1TJ 0.3M
NO + NC E2E-X10MB3D12-M1TJ 0.3M E2E-X10MC312-M1TJ 0.3M
69mm NO E2E-X10MB1DL12-M1TJ 0.3M E2E-X10MC1L12-M1TJ 0.3M
NC E2E-X10MB2L12-M1TJ 0.3M E2E-X10MC2L12-M1TJ 0.3M
NO + NC E2E-X10MB3DL12-M1TJ 0.3M E2E-X10MC3L12-M1TJ 0.3M
M12 커넥터 48mm NO E2E-X10MB1D12-M1 E2E-X10MC112-M1
NC E2E-X10MB212-M1
