Safety 엣지 / 엣지 컨트롤러
SGE / SCC
위험원의 가동부분에 설치하여, 접촉 검지를 하는 세이프티 센서

※ SGE-125L-2-0200 00200C/125L-2-0500 01000C/125L-2-2300 05000 C는 2012년 9월말일에 생산 종료.SCC-1224 / -1224ND는 2018년 10월 생산종료.

 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    SGE / SCC
일본(일문)
Global(영문)
싱가폴(영문)
중국(중문)
Features |
Lineup
| Specifications | Dimensions |
Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.





상품 명칭 형상 안전 출력 보조 출력 정격 전압 단자대 형식
에지 컨트롤러 2617_lu_3_1 2a 1a * 1 DC24V 나사 식
단자대
 SCC-1224
1a * 2  SCC-1224ND



* 1. 안전 테두리 가압 후 2 초 이상 / 3 초 이하 ON 원샷 타이머
* 2. 안전 테두리 가압 중에 계속 ON

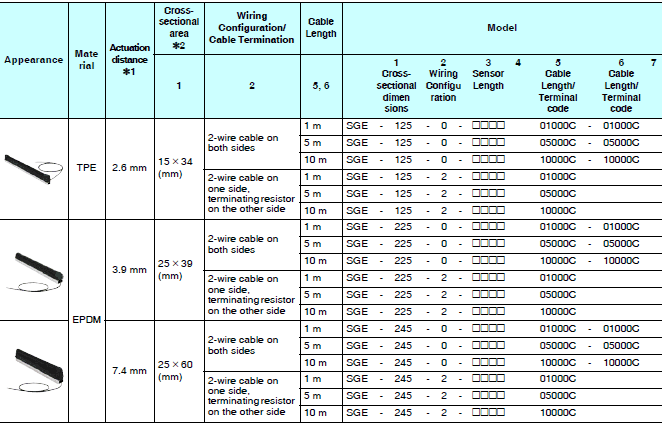

안전 테두리



형상 단면 치수
(표준형 장착
베이스 부 포함) * 1
작동
거리
* 2

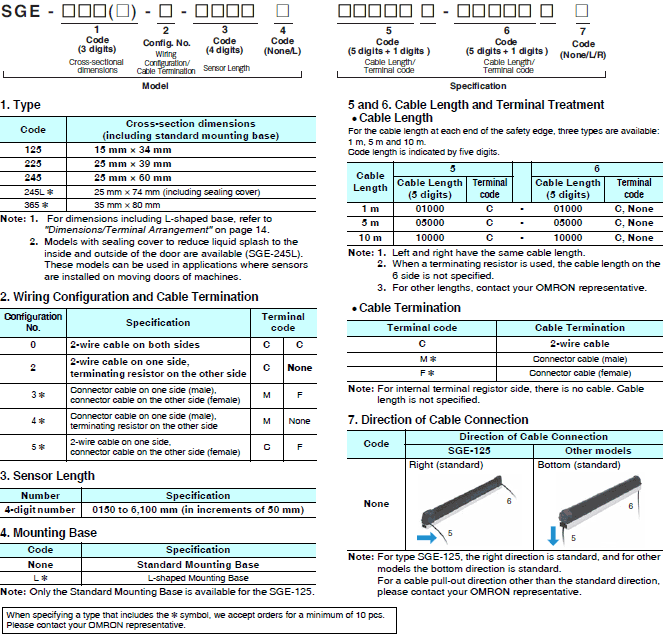

재질 형식 사양
(코드
사양)
2617_lu_2_1

15mm × 34mm 2.6mm TPE  SGE-125- □ - □ □ (- □)
2617_lu_2_3

25mm × 39mm 3.9mm EPDM SGE-225- □ - □ (L) □ (- □)
2617_lu_2_4

25mm × 60mm 7.4mm  SGE-245- □ - □ (L) □ (- □)
2617_lu_2_5

25mm × 60mm
25mm × 74mm
(스티커 커버 부 포함)
 SGE-245L- □ - □ (L) □ (- □)
2617_lu_2_6

35mm × 80mm 5.2mm  SGE-365- □ - □ (L) □ (- □)



* 1. icon_01L 형 장착베이스를 포함한 치수는 "외형 치수"를 참조하십시오.
* 2. EN ISO 13856-2에 따라 시험편 φ80mm 작동 포인트 C3, 시험 속도 10mm / s, 시험 온도 + 20 ℃에서의 특성 값입니다.
    icon_01자세한 내용은 카탈로그의 "특성 데이터"를 참조하십시오.
