A22NK

φ22mm 키 모양 선택 스위치. 유니버설 디자인을 추구. 분류 작업 성, 안전성을 중시 한 설계

일부 상품은 2023년 3월 수주 종료 예정

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

특징


	종류

상세사양

외형도

자료 다운로드

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

기종 목록

나사 단자대 / Push - In Plus 단자대
수지 베젤
A22NK- □ B

나사 단자대 / Push - In Plus 단자대
금속 베젤 : 광택 없음
A22NK- □ M

나사 단자대 / Push - In Plus 단자대
금속 라운드 베젤 : 광택 있고, 둥근 모양
A22NK- □ R

형식 구성

형식 기준

조작부 · 설치대 스위치 유닛을 세트로 한 경우의 형식입니다.
조합에 대한 자세한 내용은 "종류 / 표준 가격"을 참조하십시오.

세트 조합 형식

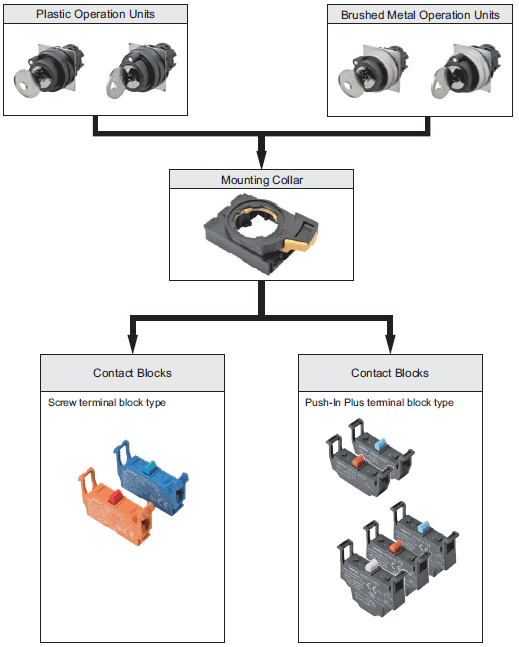

구조

접점 구성 표

2 노치

출력 수	기호	접점 구성	유닛 위치	접점	노치 위치
출력 수	기호	접점 구성	유닛 위치	접점	1	2
1	100	1NO	1	NO		ON
			2	-	-	-
			3	-	-	-
1	002	1NC	1	-	-	-
			2	-	-	-
			3	NC	ON
2	102	1NO / 1NC	1	NO		ON
			2	-	-	-
			3	NC	ON
2	101	2NO	1	NO		ON
			2	-	-	-
			3	NO		ON
2	202	2NC	1	NC	ON
			2	-	-	-
			3	NC	ON
3	111	3NO	1	NO		ON
			2	NO		ON
			3	NO		ON
3	222	3NC	1	NC	ON
			2	NC	ON
			3	NC	ON
3	122	1NO / 2NC	1	NO		ON
			2	NC	ON
			3	NC	ON
3	112	2NO / 1NC	1	NO		ON
			2	NO		ON
			3	NC	ON

조작 각도

3 노치

출력 수	기호	접점 구성	유닛 위치	접점	노치 위치
출력 수	기호	접점 구성	유닛 위치	접점	1	0	2
2	110	2NO	1	NO	ON
			2	NO	ON		ON
			3	-	-	-	-
2	011	2NO	1	-	-	-	-
			2	NO	ON		ON
			3	NO			ON
2	101	2NO	1	NO	ON
			2	-	-	-	-
			3	NO			ON
2	220	2NC	1	NC		ON	ON
			2	NC		ON
			3	-	-	-	-
2	022	2NC	1	-	-	-	-
			2	NC		ON
			3	NC	ON	ON
2	202	2NC	1	NC		ON	ON
			2	-	-	-	-
			3	NC	ON	ON
2	120	1NO / 1NC	1	NO	ON
			2	NC		ON
			3	-	-	-	-
2	102	1NO / 1NC	1	NO	ON
			2	-	-	-	-
			3	NC	ON	ON
2	210	1NO / 1NC	1	NC		ON	ON
			2	NO	ON		ON
			3	-	-	-	-
2	201	1NO / 1NC	1	NC		ON	ON
			2	-	-	-	-
			3	NO			ON
2	012	1NO / 1NC	1	-	-	-	-
			2	NO	ON		ON
			3	NC	ON	ON
2	021	1NO / 1NC	1	-	-	-	-
			2	NC		ON
			3	NO			ON
3	111	3NO	1	NO	ON
			2	NO	ON		ON
			3	NO			ON
3	222	3NC	1	NC		ON	ON
			2	NC		ON
			3	NC	ON	ON
3	122	1NO / 2NC	1	NO	ON
			2	NC		ON
			3	NC	ON	ON
3	212	1NO / 2NC	1	NC		ON	ON
			2	NO	ON		ON
			3	NC	ON	ON
3	221	1NO / 2NC	1	NC		ON	ON
			2	NC		ON
			3	NO	ON		ON
3	211	2NO / 1NC	1	NC		ON	ON
			2	NO	ON		ON
			3	NO			ON
3	121	2NO / 1NC	1	NO	ON
			2	NC		ON
			3	NO			ON
3	112	2NO / 1NC	1	NO	ON
			2	NO	ON		ON
			3	NC	ON	ON

조작 각도

종류 / 표준 가격

세트 조합 형식

조작부 · 설치대 스위치 유닛을 세트로 제공합니다.

2 노치 키 모양 선택기 스위치

형상	베젤 재질	출력 수	형식		③ 복귀 방식	⑤ 키가 빠지는 위치	⑧⑧⑧ 접점 구성
수지 베젤	2B	1	◎	A22NK-2B③-01⑤A-G⑧⑧⑧	M : 수동 L : 왼쪽에 　 자동 복귀	A : 모든 부분 B : 왼쪽 C : 오른쪽	100 002
		1	◎	A22NK-2B③-01⑤A-P⑧⑧⑧			100 002
		2	◎	A22NK-2B③-01⑤A-G⑧⑧⑧			102 101 202
		2	◎	A22NK-2B③-01⑤A-P⑧⑧⑧			102 101 202
		3	◎	A22NK-2B③-01⑤A-G⑧⑧⑧			111 222 122 112
		3	◎	A22NK-2B③-01⑤A-P⑧⑧⑧			111 222 122 112
금속 베젤	2M	1	◎	A22NK-2M③-01⑤A-G⑧⑧⑧			100 002
		1	◎	A22NK-2M③-01⑤A-P⑧⑧⑧			100 002
		2	◎	A22NK-2M③-01⑤A-G⑧⑧⑧			102 101 202
		2	◎	A22NK-2M③-01⑤A-P⑧⑧⑧			102 101 202
		3	◎	A22NK-2M③-01⑤A-G⑧⑧⑧			111 222 122 112
		3	◎	A22NK-2M③-01⑤A-P⑧⑧⑧			111 222 122 112
금속 라운드 베젤	2R	1	◎	A22NK-2R③-01⑤A-G⑧⑧⑧			100 002
		1	◎	A22NK-2R③-01⑤A-P⑧⑧⑧			100 002
		2	◎	A22NK-2R③-01⑤A-G⑧⑧⑧			102 101 202
		2	◎	A22NK-2R③-01⑤A-P⑧⑧⑧			102 101 202
		3	◎	A22NK-2R③-01⑤A-G⑧⑧⑧			111 222 122 112
		3	◎	A22NK-2R③-01⑤A-P⑧⑧⑧			111 222 122 112

3 노치 키 모양 선택기 스위치

형상	베젤 재질	출력 수	형식		③ 복귀 방식	⑤ 키가 빠지는 위치	⑧⑧⑧ 접점 구성
수지 베젤	3B	2	◎	A22NK-3B③-01⑤A-G⑧⑧⑧	M : 수동 L : 왼쪽에 　 자동 복귀 R : 오른쪽에 　 자동 복귀 B : 좌우 양쪽에 　 자동 복귀	A : 모든 부분 B : 왼쪽 C : 오른쪽 D : 중 G : 왼쪽과 오른쪽	110 011 101 220 022 202 120 102 210 201 012 021
		2	◎	A22NK-3B③-01⑤A-P⑧⑧⑧			110 011 101 220 022 202 120 102 210 201 012 021
		3	◎	A22NK-3B③-01⑤A-G⑧⑧⑧			111 222 122 212 221 211 121 112
		3	◎	A22NK-3B③-01⑤A-P⑧⑧⑧			111 222 122 212 221 211 121 112
금속 베젤	3M	2	◎	A22NK-3M③-01⑤A-G⑧⑧⑧			110 011 101 220 022 202 120 102 210 201 012 021
		2	◎	A22NK-3M③-01⑤A-P⑧⑧⑧			110 011 101 220 022 202 120 102 210 201 012 021
		3	◎	A22NK-3M③-01⑤A-G⑧⑧⑧			111 222 122 212 221 211 121 112
		3	◎	형태 A22NK-3M③-01⑤A-P⑧⑧⑧			111 222 122 212 221 211 121 112
금속 라운드 베젤	3R	2	◎	A22NK-3R③-01⑤A-G⑧⑧⑧			110 011 101 220 022 202 120 102 210 201 012 021
		2	◎	A22NK-3R③-01⑤A-P⑧⑧⑧			110 011 101 220 022 202 120 102 210 201 012 021
		3	◎	A22NK-3R③-01⑤A-G⑧⑧⑧			111 222 122 212 221 211 121 112
		3	◎	A22NK-3R③-01⑤A-P⑧⑧⑧			111 222 122 212 221 211 121 112

부품 구성

조작부 · 설치대 스위치 유닛을 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않는 기종을 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

단품 형식

조작부

베젤 재질 · 형상		수지			금속		① 키가 빠지는 위치
노치 수	복귀 방식	형식			형식		① 키가 빠지는 위치
2	수동	◎	A22NZ-2BM-01①A	◎	A22NZ-2MM-01①A	A : 모든 부분 B : 왼쪽 C : 오른쪽
2	왼쪽에 자동 복귀	◎	A22NZ-2BL-01①A	◎	A22NZ-2ML-01①A	A : 모든 부분 B : 왼쪽 C : 오른쪽
3	수동	◎	A22NZ-3BM-01①A	◎	A22NZ-3MM-01①A	A : 모든 부분 B : 왼쪽 C : 오른쪽 D : 중 G : 왼쪽과 오른쪽
	왼쪽에 자동 복귀	◎	A22NZ-3BL-01①A	◎	A22NZ-3ML-01①A
	오른쪽에 자동 복귀	◎	A22NZ-3BR-01①A	◎	A22NZ-3MR-01①A
	좌우 양쪽에 자동 복귀	◎	A22NZ-3BB-01①A	◎	A22NZ-3MB-01①A

베젤 재질 · 형상		금속 (라운드)			① 키가 빠지는 위치
노치 수	복귀 방식	형식			① 키가 빠지는 위치
2	수동	◎	A22NZ-2RM-01①A	A : 모든 부분 B : 왼쪽 C : 오른쪽
2	왼쪽에 자동 복귀	◎	A22NZ-2RL-01①A	A : 모든 부분 B : 왼쪽 C : 오른쪽
3	수동	◎	A22NZ-3RM-01①A	A : 모든 부분 B : 왼쪽 C : 오른쪽 D : 중 G : 왼쪽과 오른쪽
	왼쪽에 자동 복귀	◎	A22NZ-3RL-01①A
	오른쪽에 자동 복귀	◎	A22NZ-3RR-01①A
	좌우 양쪽에 자동 복귀	◎	A22NZ-3RB-01①A

단품 (공용)

단품 형식

조작부 · LED 램프 · 설치대 스위치 유닛을 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않는 기종을 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

설치대

형상	형식
	◎	A22NZ-H-01

스위치 유닛

단자 사양	접점 사양	형식
나사 단자대	1NO 접점 (파란색)	◎	A22NZ-S-G1A
나사 단자대	1NC 접점 (오렌지)	◎	A22NZ-S-G1B
Push - In Plus 단자대	1NO 접점 (파란색)	◎	A22NZ-S-P1A
Push - In Plus 단자대	1NC 접점 (빨간색)	◎	A22NZ-S-P1B
Push - In Plus 단자대	2NO 접점 (파란색)	◎	A22NZ-S-P2A
	2NC 접점 (빨간색)	◎	A22NZ-S-P2B
	1NO1NC 접점 (흰색)	◎	A22NZ-S-P2C

정보 갱신 : 2016/10/03
