A22NN / A22NL
φ22mm 푸시 버튼 스위치. 짧은 몸통화, 배선 방향 변경에 따른 제어반의 소형화를 실현. 쉽게 배선 Push - In Plus 단자대 타입을 추가



일부 상품은 2023년 3월 수주 종료 예정
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
상세사양
 |
외형도
 |
자료 다운로드
 |

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

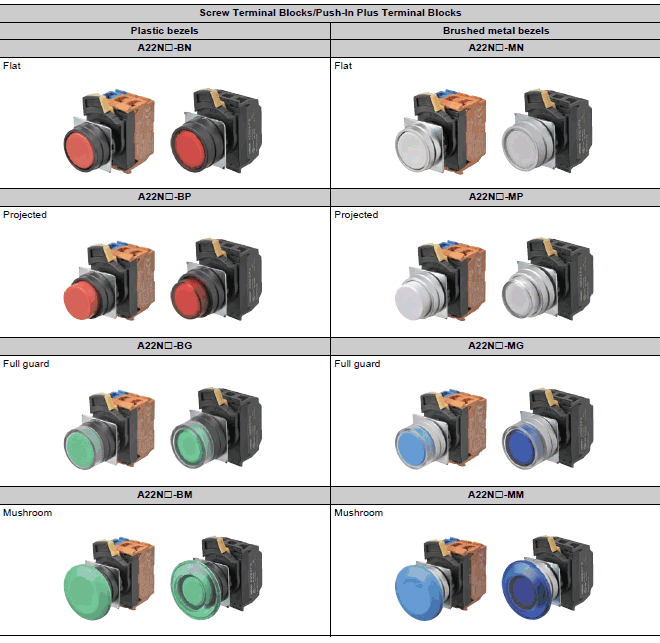

버튼 색상

A22NN / A22NL 2 호 라인업

기종 목록

A22NN / A22NL 2 호 라인업

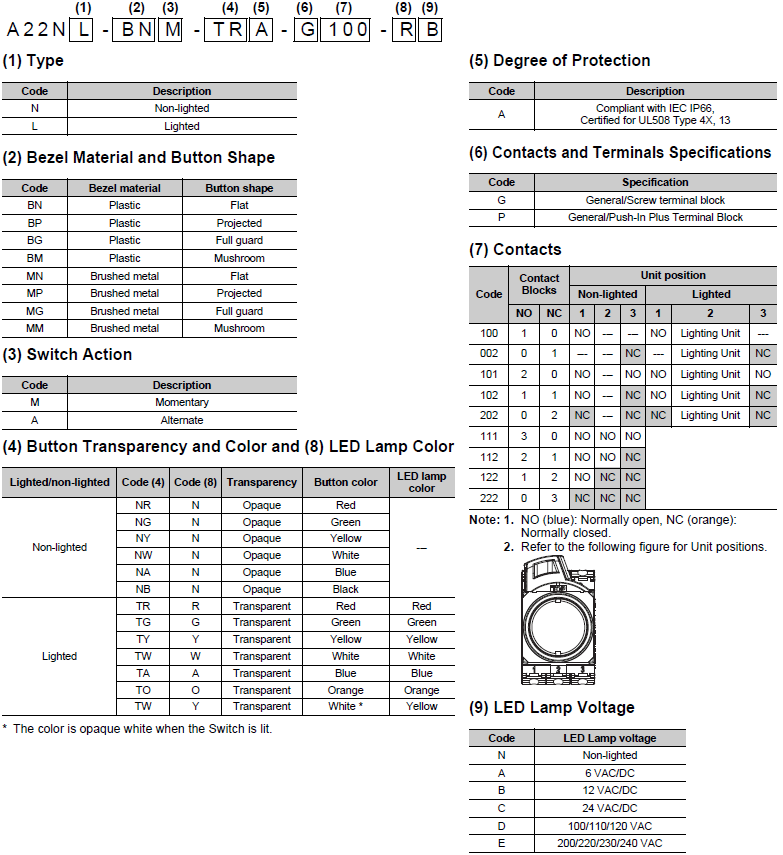

형식 구성

형식 기준

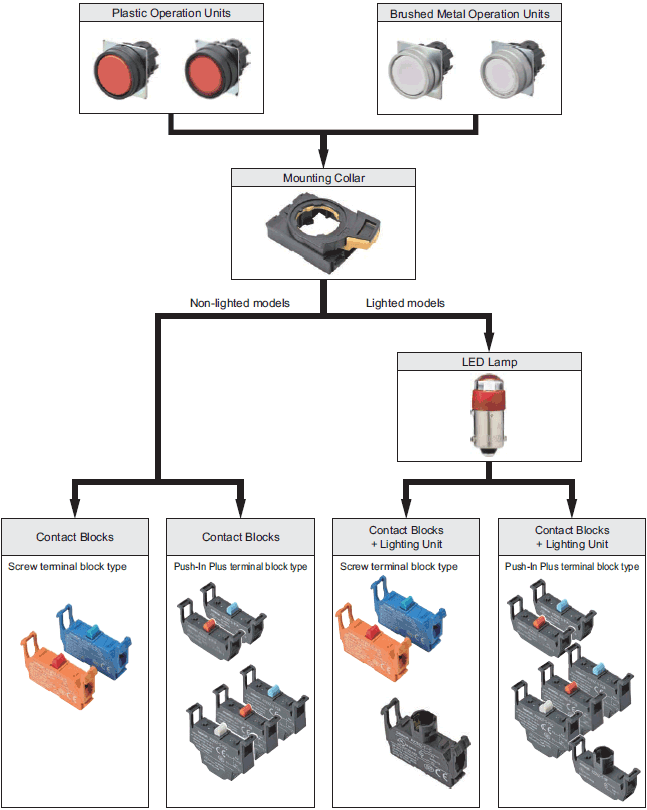

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 세트로 한 경우의 형식입니다.
조합에 대한 자세한 내용은 다음 "종류 / 표준 가격"을 참조하십시오.

세트 조합 형식



종류 / 표준 가격

세트 조합 형식

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 세트로 제공합니다.

비 조광 / 평형



형상 접점 수 일시적인 작동 (자동 복귀 형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_4_1		 1 ◎  A22NN-BNM-④④A-G⑦⑦⑦-NN NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BNM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BNM-④④A-G⑦⑦⑦-NN 101
102
202
◎  A22NN-BNM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BNM-④④A-G⑦⑦⑦-NN 111
112
122
222
◎  A22NN-BNM-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_4_2		 1 ◎  A22NN-MNM-④④A-G⑦⑦⑦-NN 100
002
◎  A22NN-MNM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MNM-④④A-G⑦⑦⑦-NN 101
102
202
◎  A22NN-MNM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MNM-④④A-G⑦⑦⑦-NN 111
112
122
222
◎  A22NN-MNM-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3443_lu_4_3		 1 ◎  A22NN-RNM-④④A-G⑦⑦⑦-NN 100
002
◎  A22NN-RNM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-RNM-④④A-G⑦⑦⑦-NN 101
102
202
◎  A22NN-RNM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-RNM-④④A-G⑦⑦⑦-NN 111
112
122
222
◎  A22NN-RNM-④④A-P⑦⑦⑦-NN





형상 접점 수 얼터 네이트 동작 (자기 유지형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_4_1		 1 ◎  A22NN-BNA-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BNA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BNA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BNA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BNA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BNA-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_4_2		 1 ◎  A22NN-MNA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MNA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MNA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MNA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MNA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MNA-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3443_lu_4_3		 1 ◎  A22NN-RNA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-RNA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-RNA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-RNA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-RNA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-RNA-④④A-P⑦⑦⑦-NN



조광 / 평형

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.



형상 접
점
수		 일시적인 작동 (자동 복귀 형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_5_1		 1 ◎  A22NL-BNM-④④A-G⑦⑦⑦-⑧⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BNM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BNM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-BNM-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_5_2		 1 ◎  A22NL-MNM-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-MNM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MNM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-MNM-④④A-P⑦⑦⑦-⑧⑨
금속 라운
도베제루
3443_lu_5_3		 1 ◎  A22NL-RNM-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-RNM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-RNM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-RNM-④④A-P⑦⑦⑦-⑧⑨





형상 접
점
수		 얼터 네이트 동작 (자기 유지형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_5_1		 1 ◎  A22NL-BNA-④④A-G⑦⑦⑦-⑧⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BNA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BNA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-BNA-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_5_2		 1 ◎  A22NL-MNA-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-MNA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MNA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-MNA-④④A-P⑦⑦⑦-⑧⑨
금속 라운
도베제루
3443_lu_5_3		 1 ◎ A22NL-RNA-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-RNA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-RNA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-RNA-④④A-P⑦⑦⑦-⑧⑨



참고 일반적으로 버튼 및 LED 램프는 같은 색상의 조합입니다.
　　 그러나 버튼 흰색 + LED 황색을 조합 한 유백색도 준비하고 있습니다.  A22N □□□□ - TW A- □□□□ - Y □

비 조광 / 돌출 형



형상 접점 수 일시적인 작동 (자동 복귀 형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_6_1		 1 ◎  A22NN-BPM-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BPM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BPM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BPM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BPM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BPM-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_6_2		 1 ◎  A22NN-MPM-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MPM-④④A-P⑦⑦⑦-NN
2 ◎  A2NN-MPM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MPM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MPM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MPM-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3443_lu_6_3		 1 ◎  A22NN-RPM-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-RPM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-RPM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-RPM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-RPM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-RPM-④④A-P⑦⑦⑦-NN





형상 접점 수 얼터 네이트 동작 (자기 유지형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_6_1		 1 ◎  A22NN-BPA-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BPA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BPA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BPA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BPA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BPA-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_6_2		 1 ◎  A22NN-MPA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MPA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MPA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MPA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MPA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MPA-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3443_lu_6_3		 1 ◎  A22NN-RPA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-RPA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-RPA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-RPA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-RPA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎ 태A22NN-RPA-④④A-P⑦⑦⑦-NN



조광 / 돌출 형

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.



형상 접
점
수		 일시적인 작동 (자동 복귀 형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_7_1		 1 ◎  A22NL-BPM-④④A-G⑦⑦⑦-⑧⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BPM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BPM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-BPM-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_7_2		 1 ◎  A22NL-MPM-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-MPM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MPM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-MPM-④④A-P⑦⑦⑦-⑧⑨
금속 라운
도베제루
3443_lu_7_3		 1 ◎  A22NL-RPM-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-RPM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-RPM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-RPM-④④A-P⑦⑦⑦-⑧⑨





형상 접
점
수		 얼터 네이트 동작 (자기 유지형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_7_1		 1 ◎  A22NL-BPA-④④A-G⑦⑦⑦-⑧⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BPA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BPA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-BPA-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_7_2		 1 ◎  A22NL-MPA-④④A-G⑦⑦⑦-⑧⑨   100
002
◎ A22NL-MPA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MPA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-MPA-④④A-P⑦⑦⑦-⑧⑨
금속 라운
도베제루
3443_lu_7_3		 1 ◎  A22NL-RPA-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-RPA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-RPA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-RPA-④④A-P⑦⑦⑦-⑧⑨



참고 일반적으로 버튼 및 LED 램프는 같은 색상의 조합입니다.
　　 그러나 버튼 흰색 + LED 황색을 조합 한 유백색도 준비하고 있습니다. 형태 A22N □□□□ - TW A- □□□□ - Y □

비 조광 / 후루가도 형



형상 접점 수 일시적인 작동 (자동 복귀 형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_8_1		 1 ◎  A22NN-BGM-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BGM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BGM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BGM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BGM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BGM-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_8_2		 1 ◎  A22NN-MGM-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MGM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MGM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MGM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MGM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MGM-④④A-P⑦⑦⑦-NN





형상 접점 수 얼터 네이트 동작 (자기 유지형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_8_1		 1 ◎  A22NN-BGA-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BGA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BGA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BGA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BGA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BGA-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_8_2		 1 ◎  A22NN-MGA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MGA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MGA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MGA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MGA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MGA-④④A-P⑦⑦⑦-NN



조광 / 후루가도 형

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.



형상 접
점
수		 일시적인 작동 (자동 복귀 형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_9_1		 1 ◎  A22NL-BGM-④④A-G⑦⑦⑦-⑧⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BGM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BGM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-BGM-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_9_2		 1 ◎  A22NL-MGM-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-MGM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MGM-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-MGM-④④A-P⑦⑦⑦-⑧⑨





형상 접
점
수		 얼터 네이트 동작 (자기 유지형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_9_1		 1 ◎  A22NL-BGA-④④A-G⑦⑦⑦-⑧⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BGA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BGA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-BGA-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_9_2		 1 ◎  A22NL-MGA-④④A-G⑦⑦⑦-⑧⑨   100
002
◎  A22NL-MGA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MGA-④④A-G⑦⑦⑦-⑧⑨   101
102
202
◎  A22NL-MGA-④④A-P⑦⑦⑦-⑧⑨



참고 일반적으로 버튼 및 LED 램프는 같은 색상의 조합입니다.
　　 그러나 버튼 흰색 + LED 황색을 조합 한 유백색도 준비하고 있습니다.  A22N □□□□ - TW A- □□□□ - Y □

비 조광 / 버섯 모양



형상 접점 수 일시적인 작동 (자동 복귀 형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_10_1		 1 ◎  A22NN-BMM-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BMM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BMM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BMM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BMM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BMM-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_10_2		 1 ◎  A22NN-MMM-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MMM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MMM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MMM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MMM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MMM-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3443_lu_10_3		 1 ◎  A22NN-RMM-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-RMM-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-RMM-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-RMM-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-RMM-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-RMM-④④A-P⑦⑦⑦-NN





형상 접점 수 얼터 네이트 동작 (자기 유지형) ④④
버튼 색상		 ⑦⑦⑦
접점 구성
형식
수지 베젤
3443_lu_10_1		 1 ◎  A22NN-BMA-④④A-G⑦⑦⑦-NN   NR : 불투명 빨간색
NG : 불투명 녹색
NY : 불투명 황
NW : 불투명 흰색
NA : 불투명 파란색
NB : 불투명 검정
UR : 투명 빨강
UG : 투명 녹색
UY : 투명 노랑
UW : 투명 흰색
UA : 투명 파랑
UO : 투명 오렌지		 100
002
◎  A22NN-BMA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-BMA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-BMA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-BMA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-BMA-④④A-P⑦⑦⑦-NN
금속 베젤
3443_lu_10_2		 1 ◎  A22NN-MMA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-MMA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-MMA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-MMA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-MMA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-MMA-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3443_lu_10_3		 1 ◎  A22NN-RMA-④④A-G⑦⑦⑦-NN   100
002
◎  A22NN-RMA-④④A-P⑦⑦⑦-NN
2 ◎  A22NN-RMA-④④A-G⑦⑦⑦-NN   101
102
202
◎  A22NN-RMA-④④A-P⑦⑦⑦-NN
3 ◎  A22NN-RMA-④④A-G⑦⑦⑦-NN   111
112
122
222
◎  A22NN-RMA-④④A-P⑦⑦⑦-NN



조광 / 버섯 모양

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.



형상 접
점
수		 일시적인 작동 (자동 복귀 형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_11_1		 1 ◎  A22NL-BMM-④④A-G⑦⑦⑦-③⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BMM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BMM-④④A-G⑦⑦⑦-③⑨   101
102
202
◎  A22NL-BMM-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_11_2		 1 ◎  A22NL-MMM-④④A-G⑦⑦⑦-③⑨   100
002
◎  A22NL-MMM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MMM-④④A-G⑦⑦⑦-③⑨   101
102
202
◎  A22NL-MMM-④④A-P⑦⑦⑦-⑧⑨
금속 라운
도베제루
3443_lu_11_3		 1 ◎  A22NL-RMM-④④A-G⑦⑦⑦-③⑨   100
002
◎  A22NL-RMM-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-RMM-④④A-G⑦⑦⑦-③⑨   101
102
202
◎  A22NL-RMM-④④A-P⑦⑦⑦-⑧⑨





형상 접
점
수		 얼터 네이트 동작 (자기 유지형) ④④
버튼
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색상		 ⑨
LED 램프
전압
형식
수지 베젤
3443_lu_11_1		 1 ◎  A22NL-BMA-④④A-G⑦⑦⑦-③⑨   TR :
투명 빨강
TG :
투명 녹색
TY :
투명 노랑
TW :
투명 흰색
TA :
투명 파랑
TO :
투명 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
W : 화이트
A : 파랑
O : 주황		 A : 6V AC / DC
B : 12V AC / DC
C : 24V AC / DC
D : 100 / 110 /
　120V AC
E : 200 / 220 /
　230 / 240V AC
◎  A22NL-BMA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-BMA-④④A-G⑦⑦⑦-③⑨   101
102
202
◎  A22NL-BMA-④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3443_lu_11_2		 1 ◎  A22NL-MMA-④④A-G⑦⑦⑦-③⑨   100
002
◎  A22NL-MMA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-MMA-④④A-G⑦⑦⑦-③⑨   101
102
202
◎  A22NL-MMA-④④A-P⑦⑦⑦-⑧⑨
금속 라운
도베제루
3443_lu_11_3		 1 ◎  A22NL-RMA-④④A-G⑦⑦⑦-③⑨   100
002
◎  A22NL-RMA-④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NL-RMA-④④A-G⑦⑦⑦-③⑨   101
102
202
◎  A22NL-RMA-④④A-P⑦⑦⑦-⑧⑨



참고 일반적으로 버튼 및 LED 램프는 같은 색상의 조합입니다.
　　 그러나 버튼 흰색 + LED 황색을 조합 한 유백색도 준비하고 있습니다. 형태 A22N □□□□ - TW A- □□□□ - Y □

부품 구성

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않은 기기를 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

A22NN / A22NL 제품명 28

단품 형식

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않은 기기를 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

조작부



베젤 재질
버튼 모양		 수지 / 평형
3443_lu_13_1
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-BNM-NRA   ◎  A22NZ-BNA-NRA
불투명 녹색 ◎  A22NZ-BNM-NGA ◎  A22NZ-BNA-NGA
불투명 황 ◎ A22NZ-BNM-NYA ◎  A22NZ-BNA-NYA
불투명 화이트 ◎  A22NZ-BNM-NWA ◎  A22NZ-BNA-NWA
불투명 블루 ◎  A22NZ-BNM-NAA ◎  A22NZ-BNA-NAA
불투명 검정 ◎  A22NZ-BNM-NBA ◎  A22NZ-BNA-NBA
투명 레드 ◎  A22NZ-BNM-URA ◎  A22NZ-BNA-URA
투명 녹색 ◎  A22NZ-BNM-UGA ◎  A22NZ-BNA-UGA
투명 황 ◎  A22NZ-BNM-UYA ◎  A22NZ-BNA-UYA
투명 화이트 ◎  A22NZ-BNM-UWA ◎  A22NZ-BNA-UWA
투명 블루 ◎  A22NZ-BNM-UAA ◎  A22NZ-BNA-UAA
투명 오렌지 ◎  A22NZ-BNM-UOA ◎ A22NZ-BNA-UOA
조광 투명 레드 ◎  A22NZ-BNM-TRA   ◎  A22NZ-BNA-TRA
투명 녹색 ◎  A22NZ-BNM-TGA ◎  A22NZ-BNA-TGA
투명 황 ◎ A22NZ-BNM-TYA ◎  A22NZ-BNA-TYA
투명 화이트 ◎ A22NZ-BNM-TWA ◎  A22NZ-BNA-TWA
투명 블루 ◎  A22NZ-BNM-TAA ◎  A22NZ-BNA-TAA
투명 오렌지 ◎  A22NZ-BNM-TOA ◎  A22NZ-BNA-TOA





베젤 재질
버튼 모양		 수지 / 돌출 형
3443_lu_13_2
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-BPM-NRA   ◎  A22NZ-BPA-NRA
불투명 녹색 ◎  A22NZ-BPM-NGA ◎  A22NZ-BPA-NGA
불투명 황 ◎  A22NZ-BPM-NYA ◎  A22NZ-BPA-NYA
불투명 화이트 ◎  A22NZ-BPM-NWA ◎  A22NZ-BPA-NWA
불투명 블루 ◎  A22NZ-BPM-NAA ◎  A22NZ-BPA-NAA
불투명 검정 ◎  A22NZ-BPM-NBA ◎  A22NZ-BPA-NBA
투명 레드 ◎  A22NZ-BPM-URA ◎  A22NZ-BPA-URA
투명 녹색 ◎  A22NZ-BPM-UGA ◎  A22NZ-BPA-UGA
투명 황 ◎  A22NZ-BPM-UYA ◎  A22NZ-BPA-UYA
투명 화이트 ◎  A22NZ-BPM-UWA ◎  A22NZ-BPA-UWA
투명 블루 ◎  A22NZ-BPM-UAA ◎  A22NZ-BPA-UAA
투명 오렌지 ◎  A22NZ-BPM-UOA ◎  A22NZ-BPA-UOA
조광 투명 레드 ◎  A22NZ-BPM-TRA   ◎  A22NZ-BPA-TRA
투명 녹색 ◎  A22NZ-BPM-TGA ◎  A22NZ-BPA-TGA
투명 황 ◎  A22NZ-BPM-TYA ◎  A22NZ-BPA-TYA
투명 화이트 ◎  A22NZ-BPM-TWA ◎  A22NZ-BPA-TWA
투명 블루 ◎  A22NZ-BPM-TAA ◎  A22NZ-BPA-TAA
투명 오렌지 ◎  A22NZ-BPM-TOA ◎  A22NZ-BPA-TOA





베젤 재질
버튼 모양		 수지 / 후루가도 형
3443_lu_14_1
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-BGM-NRA   ◎  A22NZ-BGA-NRA
불투명 녹색 ◎  A22NZ-BGM-NGA ◎  A22NZ-BGA-NGA
불투명 황 ◎  A22NZ-BGM-NYA ◎  A22NZ-BGA-NYA
불투명 화이트 ◎  A22NZ-BGM-NWA ◎  A22NZ-BGA-NWA
불투명 블루 ◎  A22NZ-BGM-NAA ◎  A22NZ-BGA-NAA
불투명 검정 ◎  A22NZ-BGM-NBA ◎  A22NZ-BGA-NBA
투명 레드 ◎  A22NZ-BGM-URA ◎  A22NZ-BGA-URA
투명 녹색 ◎  A22NZ-BGM-UGA ◎  A22NZ-BGA-UGA
투명 황 ◎  A22NZ-BGM-UYA ◎  A22NZ-BGA-UYA
투명 화이트 ◎  A22NZ-BGM-UWA ◎  A22NZ-BGA-UWA
투명 블루 ◎  A22NZ-BGM-UAA ◎  A22NZ-BGA-UAA
투명 오렌지 ◎  A22NZ-BGM-UOA ◎  A22NZ-BGA-UOA
조광 투명 레드 ◎  A22NZ-BGM-TRA   ◎  A22NZ-BGA-TRA
투명 녹색 ◎  A22NZ-BGM-TGA ◎  A22NZ-BGA-TGA
투명 황 ◎  A22NZ-BGM-TYA ◎  A22NZ-BGA-TYA
투명 화이트 ◎  A22NZ-BGM-TWA ◎  A22NZ-BGA-TWA
투명 블루 ◎  A22NZ-BGM-TAA ◎  A22NZ-BGA-TAA
투명 오렌지 ◎  A22NZ-BGM-TOA ◎  A22NZ-BGA-TOA





베젤 재질
버튼 모양		 수지 / 버섯 모양
3443_lu_14_2
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-BMM-NRA   ◎  A22NZ-BMA-NRA
불투명 녹색 ◎  A22NZ-BMM-NGA ◎  A22NZ-BMA-NGA
불투명 황 ◎  A22NZ-BMM-NYA ◎  A22NZ-BMA-NYA
불투명 화이트 ◎  A22NZ-BMM-NWA ◎  A22NZ-BMA-NWA
불투명 블루 ◎  A22NZ-BMM-NAA ◎  A22NZ-BMA-NAA
불투명 검정 ◎  A22NZ-BMM-NBA ◎  A22NZ-BMA-NBA
투명 레드 ◎  A22NZ-BMM-URA ◎  A22NZ-BMA-URA
투명 녹색 ◎  A22NZ-BMM-UGA ◎  A22NZ-BMA-UGA
투명 황 ◎  A22NZ-BMM-UYA ◎  A22NZ-BMA-UYA
투명 화이트 ◎  A22NZ-BMM-UWA ◎  A22NZ-BMA-UWA
투명 블루 ◎  A22NZ-BMM-UAA ◎  A22NZ-BMA-UAA
투명 오렌지 ◎  A22NZ-BMM-UOA ◎  A22NZ-BMA-UOA
조광 투명 레드 ◎  A22NZ-BMM-TRA   ◎  A22NZ-BMA-TRA
투명 녹색 ◎  A22NZ-BMM-TGA ◎  A22NZ-BMA-TGA
투명 황 ◎  A22NZ-BMM-TYA ◎  A22NZ-BMA-TYA
투명 화이트 ◎  A22NZ-BMM-TWA ◎  A22NZ-BMA-TWA
투명 블루 ◎  A22NZ-BMM-TAA ◎  A22NZ-BMA-TAA
투명 오렌지 ◎  A22NZ-BMM-TOA ◎  A22NZ-BMA-TOA





베젤 재질
버튼 모양		 금속 / 평형
3443_lu_15_1
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-MNM-NRA   ◎  A22NZ-MNA-NRA
불투명 녹색 ◎  A22NZ-MNM-NGA ◎  A22NZ-MNA-NGA
불투명 황 ◎  A22NZ-MNM-NYA ◎  A22NZ-MNA-NYA
불투명 화이트 ◎  A22NZ-MNM-NWA ◎  A22NZ-MNA-NWA
불투명 블루 ◎  A22NZ-MNM-NAA ◎  A22NZ-MNA-NAA
불투명 검정 ◎  A22NZ-MNM-NBA ◎  A22NZ-MNA-NBA
투명 레드 ◎  A22NZ-MNM-URA ◎  A22NZ-MNA-URA
투명 녹색 ◎  A22NZ-MNM-UGA ◎  A22NZ-MNA-UGA
투명 황 ◎  A22NZ-MNM-UYA ◎  A22NZ-MNA-UYA
투명 화이트 ◎  A22NZ-MNM-UWA ◎  A22NZ-MNA-UWA
투명 블루 ◎  A22NZ-MNM-UAA ◎  A22NZ-MNA-UAA
투명 오렌지 ◎  A22NZ-MNM-UOA ◎  A22NZ-MNA-UOA
조광 투명 레드 ◎  A22NZ-MNM-TRA   ◎  A22NZ-MNA-TRA
투명 녹색 ◎  A22NZ-MNM-TGA ◎  A22NZ-MNA-TGA
투명 황 ◎  A22NZ-MNM-TYA ◎  A22NZ-MNA-TYA
투명 화이트 ◎  A22NZ-MNM-TWA ◎  A22NZ-MNA-TWA
투명 블루 ◎  A22NZ-MNM-TAA ◎  A22NZ-MNA-TAA
투명 오렌지 ◎  A22NZ-MNM-TOA ◎  A22NZ-MNA-TOA





베젤 재질
버튼 모양		 금속 / 돌출 형
3443_lu_15_2
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-MPM-NRA   ◎  A22NZ-MPA-NRA
불투명 녹색 ◎  A22NZ-MPM-NGA ◎  A22NZ-MPA-NGA
불투명 황 ◎  A22NZ-MPM-NYA ◎  A22NZ-MPA-NYA
불투명 화이트 ◎  A22NZ-MPM-NWA ◎  A22NZ-MPA-NWA
불투명 블루 ◎  A22NZ-MPM-NAA ◎  A22NZ-MPA-NAA
불투명 검정 ◎  A22NZ-MPM-NBA ◎  A22NZ-MPA-NBA
투명 레드 ◎  A22NZ-MPM-URA ◎  A22NZ-MPA-URA
투명 녹색 ◎  A22NZ-MPM-UGA ◎  A22NZ-MPA-UGA
투명 황 ◎  A22NZ-MPM-UYA ◎  A22NZ-MPA-UYA
투명 화이트 ◎  A22NZ-MPM-UWA ◎  A22NZ-MPA-UWA
투명 블루 ◎  A22NZ-MPM-UAA ◎  A22NZ-MPA-UAA
투명 오렌지 ◎  A22NZ-MPM-UOA ◎  A22NZ-MPA-UOA
조광 투명 레드 ◎  A22NZ-MPM-TRA   ◎  A22NZ-MPA-TRA
투명 녹색 ◎ A22NZ-MPM-TGA ◎  A22NZ-MPA-TGA
투명 황 ◎  A22NZ-MPM-TYA ◎  A22NZ-MPA-TYA
투명 화이트 ◎  A22NZ-MPM-TWA ◎  A22NZ-MPA-TWA
투명 블루 ◎  A22NZ-MPM-TAA ◎  A22NZ-MPA-TAA
투명 오렌지 ◎  A22NZ-MPM-TOA ◎  A22NZ-MPA-TOA





베젤 재질
버튼 모양		 금속 / 버섯 모양
3443_lu_16_2
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-MMM-NRA   ◎  A22NZ-MMA-NRA
불투명 녹색 ◎  A22NZ-MMM-NGA ◎  A22NZ-MMA-NGA
불투명 황 ◎  A22NZ-MMM-NYA ◎  A22NZ-MMA-NYA
불투명 화이트 ◎  A22NZ-MMM-NWA ◎  A22NZ-MMA-NWA
불투명 블루 ◎  A22NZ-MMM-NAA ◎  A22NZ-MMA-NAA
불투명 검정 ◎  A22NZ-MMM-NBA ◎  A22NZ-MMA-NBA
투명 레드 ◎  A22NZ-MMM-URA ◎  A22NZ-MMA-URA
투명 녹색 ◎  A22NZ-MMM-UGA ◎  A22NZ-MMA-UGA
투명 황 ◎  A22NZ-MMM-UYA ◎  A22NZ-MMA-UYA
투명 화이트 ◎  A22NZ-MMM-UWA ◎  A22NZ-MMA-UWA
투명 블루 ◎  A22NZ-MMM-UAA ◎  A22NZ-MMA-UAA
투명 오렌지 ◎  A22NZ-MMM-UOA ◎  A22NZ-MMA-UOA
조광 투명 레드 ◎  A22NZ-MMM-TRA   ◎  A22NZ-MMA-TRA
투명 녹색 ◎  A22NZ-MMM-TGA ◎  A22NZ-MMA-TGA
투명 황 ◎  A22NZ-MMM-TYA ◎  A22NZ-MMA-TYA
투명 화이트 ◎  A22NZ-MMM-TWA ◎  A22NZ-MMA-TWA
투명 블루 ◎  A22NZ-MMM-TAA ◎  A22NZ-MMA-TAA
투명 오렌지 ◎  A22NZ-MMM-TOA ◎  A22NZ-MMA-TOA





베젤 재질
버튼 모양		 금속 (라운드) / 평형
3443_lu_17_1
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎ 형A22NZ-RNM-NRA   ◎  A22NZ-RNA-NRA
불투명 녹색 ◎  A22NZ-RNM-NGA ◎  A22NZ-RNA-NGA
불투명 황 ◎  A22NZ-RNM-NYA ◎  A22NZ-RNA-NYA
불투명 화이트 ◎  A22NZ-RNM-NWA ◎  A22NZ-RNA-NWA
불투명 블루 ◎  A22NZ-RNM-NAA ◎  A22NZ-RNA-NAA
불투명 검정 ◎  A22NZ-RNM-NBA ◎  A22NZ-RNA-NBA
투명 레드 ◎  A2NZ-RNM-URA ◎  A22NZ-RNA-URA
투명 녹색 ◎  A22NZ-RNM-UGA ◎  A22NZ-RNA-UGA
투명 황 ◎  A22NZ-RNM-UYA ◎  A22NZ-RNA-UYA
투명 화이트 ◎  A22NZ-RNM-UWA ◎  A22NZ-RNA-UWA
투명 블루 ◎  A22NZ-RNM-UAA ◎  A22NZ-RNA-UAA
투명 오렌지 ◎  A22NZ-RNM-UOA ◎  A22NZ-RNA-UOA
조광 투명 레드 ◎  A22NZ-RNM-TRA   ◎  A22NZ-RNA-TRA
투명 녹색 ◎  A22NZ-RNM-TGA ◎  A22NZ-RNA-TGA
투명 황 ◎  A22NZ-RNM-TYA ◎  A22NZ-RNA-TYA
투명 화이트 ◎  A22NZ-RNM-TWA ◎  A22NZ-RNA-TWA
투명 블루 ◎  A22NZ-RNM-TAA ◎  A22NZ-RNA-TAA
투명 오렌지 ◎ A22NZ-RNM-TOA ◎  A22NZ-RNA-TOA





베젤 재질
버튼 모양		 금속 (라운드) / 돌출 형
3443_lu_17_2
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎ A22NZ-RPM-NRA   ◎  A22NZ-RPA-NRA
불투명 녹색 ◎  A22NZ-RPM-NGA ◎  A22NZ-RPA-NGA
불투명 황 ◎  A22NZ-RPM-NYA ◎  A22NZ-RPA-NYA
불투명 화이트 ◎ A22NZ-RPM-NWA ◎  A22NZ-RPA-NWA
불투명 블루 ◎  A22NZ-RPM-NAA ◎  A22NZ-RPA-NAA
불투명 검정 ◎  A22NZ-RPM-NBA ◎  A22NZ-RPA-NBA
투명 레드 ◎  A22NZ-RPM-URA ◎  A22NZ-RPA-URA
투명 녹색 ◎  A22NZ-RPM-UGA ◎  A22NZ-RPA-UGA
투명 황 ◎  A22NZ-RPM-UYA ◎  A22NZ-RPA-UYA
투명 화이트 ◎  A22NZ-RPM-UWA ◎  A22NZ-RPA-UWA
투명 블루 ◎  A22NZ-RPM-UAA ◎  A22NZ-RPA-UAA
투명 오렌지 ◎  A22NZ-RPM-UOA ◎  A22NZ-RPA-UOA
조광 투명 레드 ◎  A22NZ-RPM-TRA   ◎  A22NZ-RPA-TRA
투명 녹색 ◎  A22NZ-RPM-TGA ◎  A22NZ-RPA-TGA
투명 황 ◎  A22NZ-RPM-TYA ◎  A22NZ-RPA-TYA
투명 화이트 ◎  A22NZ-RPM-TWA ◎  A22NZ-RPA-TWA
투명 블루 ◎  A22NZ-RPM-TAA ◎  A22NZ-RPA-TAA
투명 오렌지 ◎  A22NZ-RPM-TOA ◎  A22NZ-RPA-TOA





베젤 재질
버튼 모양		 금속 (라운드) / 버섯 모양
3443_lu_18_1
동작 기능 일시적인 얼터 네이트
조광 / 비 조광 투명 / 불투명 색상 형식   형식
비 조광 불투명 레드 ◎  A22NZ-RMM-NRA   ◎  A22NZ-RMA-NRA
불투명 녹색 ◎  A22NZ-RMM-NGA ◎  A22NZ-RMA-NGA
불투명 황 ◎  A22NZ-RMM-NYA ◎  A22NZ-RMA-NYA
불투명 화이트 ◎  A22NZ-RMM-NWA ◎  A22NZ-RMA-NWA
불투명 블루 ◎  A22NZ-RMM-NAA ◎  A22NZ-RMA-NAA
불투명 검정 ◎  A22NZ-RMM-NBA ◎  A22NZ-RMA-NBA
투명 레드 ◎  A22NZ-RMM-URA ◎  A22NZ-RMA-URA
투명 녹색 ◎  A22NZ-RMM-UGA ◎  A22NZ-RMA-UGA
투명 황 ◎  A22NZ-RMM-UYA ◎  A22NZ-RMA-UYA
투명 화이트 ◎  A22NZ-RMM-UWA ◎  A22NZ-RMA-UWA
투명 블루 ◎  A22NZ-RMM-UAA ◎  A22NZ-RMA-UAA
투명 오렌지 ◎  A22NZ-RMM-UOA ◎  A22NZ-RMA-UOA
조광 투명 레드 ◎  A22NZ-RMM-TRA   ◎  A22NZ-RMA-TRA
투명 녹색 ◎  A22NZ-RMM-TGA ◎  A22NZ-RMA-TGA
투명 황 ◎  A22NZ-RMM-TYA ◎  A22NZ-RMA-TYA
투명 화이트 ◎  A22NZ-RMM-TWA ◎  A22NZ-RMA-TWA
투명 블루 ◎  A22NZ-RMM-TAA ◎  A22NZ-RMA-TAA
투명 오렌지 ◎  A22NZ-RMM-TOA ◎  A22NZ-RMA-TOA



단품 (공용)

단품 형식

조작부 · LED 램프 · 설치대 스위치 유닛을 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않은 기기를 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

LED 램프



형상 정격 전압 형식
색상 6V AC / DC 12V AC / DC 24V AC / DC
csm001045427_lu_1_1 레드 ◎  A22NZ-L-RA ◎  A22NZ-L-RB ◎  A22NZ-L-RC
녹색 ◎  A22NZ-L-GA ◎  A22NZ-L-GB ◎  A22NZ-L-GC
황 ◎  A22NZ-L-YA ◎  A22NZ-L-YB ◎  A22NZ-L-YC
화이트 ◎  A22NZ-L-WA ◎  A22NZ-L-WB ◎  A22NZ-L-WC
블루 ◎  A22NZ-L-AA ◎  A22NZ-L-AB ◎  A22NZ-L-AC
오렌지 ◎ A22NZ-L-OA ◎  A22NZ-L-OB ◎  A22NZ-L-OC





형상 정격 전압 형식
색상 100 / 110 / 120V AC 200 / 220 / 230 / 240V AC
csm001045427_lu_1_1 레드 ◎  A22NZ-L-RD ◎  A22NZ-L-RE
녹색 ◎  A22NZ-L-GD ◎  A22NZ-L-GE
황 ◎  A22NZ-L-YD ◎  A22NZ-L-YE
화이트 ◎  A22NZ-L-WD ◎  A22NZ-L-WE
블루 ◎  A22NZ-L-AD ◎  A22NZ-L-AE
오렌지 ◎  A22NZ-L-OD ◎  A22NZ-L-OE



설치대



형상 형식
csm001045427_lu_2_1 ◎  A22NZ-H-01



스위치 유닛



형상 단자 사양 접점 사양 형식
csm001045427_lu_3_1 나사 단자대 1NO 접점 (파란색) ◎  A22NZ-S-G1A
1NC 접점 (오렌지) ◎  A22NZ-S-G1B
csm001045427_lu_3_2 푸시 인 Plus 단자대 1NO 접점 (파란색) ◎  A22NZ-S-P1A
1NC 접점 (빨간색) ◎  A22NZ-S-P1B
csm001045427_lu_3_3 푸시 인 Plus 단자대 2NO 접점 (파란색) ◎  A22NZ-S-P2A
2NC 접점 (빨간색) ◎  A22NZ-S-P2B
1NO1NC 접점 (흰색) ◎  A22NZ-S-P2C



조명 장치



형상 단자 사양 정격 전압 형식
csm001045427_lu_4_1 나사 단자대 6V AC / DC ◎  A22NZ-TA
12V AC / DC ◎ A22NZ-TB
24V AC / DC ◎  A22NZ-TC
100 / 110 / 120V AC ◎  A22NZ-TD
200 / 220 / 230 / 240V AC ◎  A22NZ-TE
csm001045427_lu_4_2 푸시 인 Plus 단자대 6V AC / DC ◎  A22NZ-T-AP
12V AC / DC ◎  A22NZ-T-BP
24V AC / DC ◎  A22NZ-T-CP
100 / 110 / 120V AC ◎  A22NZ-T-DP
200 / 220 / 230 / 240V AC ◎  A22NZ-T-EP



정보 갱신 : 2017/08/01
Top of page
OMRON Korea 개인정보 처리방침 이용약관 및 권장환경 마케팅 정보 활용방침 주문에 관한 동의 사항
ⓒ Copyright OMRON Electronics Korea, 2008 - 2022. All Rights Reserved.
