반사형 센서헤드부는 최대 20.6m(공장출하시 0.6m + 연장부분 20m)가 됩니다.
투과형 센서헤드부는 최대 10.1m(공장출하시 2.1m + 연장부분 8m)가 됩니다.
앰프 유니트부는 최대 20m(공장출하시 2m + 연장부분 18m)가 됩니다.

<해설>
(센서헤드부의 공장출하시 코드 길이 상태)

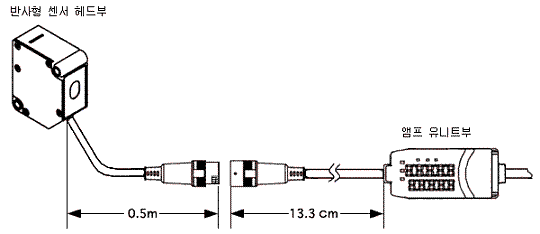

※ 반사형 센서헤드부의 공장출하시의 코드 인출길이는 약 0.5m 입니다.
결국 반사형 센서의 경우는 공장출하시 단계로 센서 헤드부 – 앰프 유니트부의 코드 길이는 0.5m+13.3cm = 63cm는 확보되어있습니다.

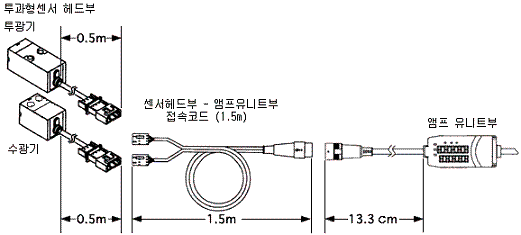

※투과형 센서헤드부의 공장출하시의 코드 인출길이는 0.5m 입니다만, 센서 헤드부 – 앰프유니트부 접속 2마타(Y형) 코드 1.5m 가 부속되어있습니다.
결국 투과형 센서의 경우에는 공장출하시 단계에서 센서 헤드부 – 앰프 유니트부의 코드 길이는 0.5m + 1.5m +13.3cm = 2m 13cm는 확보되어있습니다.







(센서헤드부의 코드 연장시)
※ 상기 공장출하시의 센서헤드부 코드길이에서 더욱 연장하는 경우는 반드시 아래 연장코드 ZX-XC 시리즈를 사용해주세요.
양측 커넥터 코드(연장용) – 별매품입니다.
ZX-XC1A（코드길이＝1m）
ZX-XC4A（코드길이＝4m）
ZX-XC8A（코드길이＝8m）
ZX-XC8A（코드길이＝9m　※9m코드는 반사형 전용입니다.）


예: 반사형 센서헤드부를 20.6m까지 연장하는 경우는 이하, 양측커넥터의 조합으로 연장해주세요.
센서 헤드부 공장출하시 코드 길이 (0.5m) + 13.3cm
+ZX-XC9A（9m）×2개
+ZX-XC1A（1m）×2개
＝0.5m＋13.3cm＋18m＋2m ＝20.6m

예: 투과형 센서헤드부를 10.1m까지 연장하는 경우는
센서 헤드부 공장출하시 코드 길이(2m)＋13.3cm
+ZX-XC8A（코드길이8m）×1개
＝2m＋13.3cm＋8m
＝10.1m

(앰프유니트부의 공장출하시 코드길이는 아래 3기종으로 되어있습니다.)
ZX-LDA11 2M（NPN출력）
ZX-LDA11 10M（NPN출력）
ZX-LDA41 2M（PNP출력）

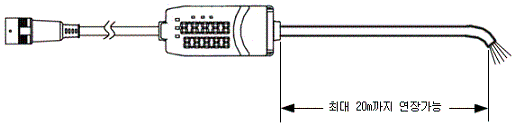

(앰프유니트부의 코드 연장시)
※상기 공장출하시의 앰프유니트부의 코드 길이에 더하여 연장하는 경우는 반드시 같은 기종의 실드코드(앰프유니트부의 실드사양: 직경 0.1mm, 51개의 실드선)로 연장해주시기를 부탁드립니다.
