■ 측정대상물의 거리가 변화하면 수광소자상의 수광위치가 변화하는 것을 이용하여 변위량을 구합니다.



레이저광을 투광렌즈에 의해 집광하여 측정대상물에게 조사합니다. 특정대상물로부터의 반사광은 수광렌즈에 의해서 PSD 상에 결상됩니다. 측정대상물의 거리가 다르면, PSD 상의 경상위치가 달라져 이에 따라 PSD의 두개의 출력이 변화합니다.
이 비율을 구하여 거리량으로 환산합니다.

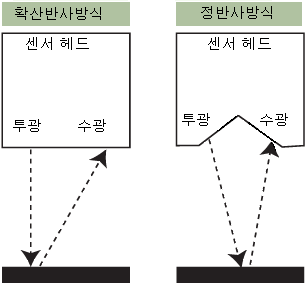

■ 확산반사방식과 정반사방식의 차이는 아래와 같습니다.



■ 확산반사방식의 스마트센서대상기종
ZX-LD40(L), ZX-LD100(L), ZX-LD300(L)


PSD는 CCD와 비교하여 소형•고속•저가격의 특징이 있습니다.

*확산반사방식은 검출대상물로부터의 확산반사광을 수광렌즈에서 집광하는 타입.
→ 확산면에서 안정, 각도 흔들림 폭이 커도 측정 가능.
그러나, 광택면에서는 정도가 떨어짐. 측정불가능한 경우도 있음.

*정반사방식은 검출대상물로부터의 정반사광을 검출하는 타입
→ 광택면에서도 고정도측정이 가능.
그러나, 정반사광학계이므로, 각도의 허용움직임 폭이 작다.
