필요하지 않습니다.

스케일링 기능을 사용하여 오프셋 설정으로 인 버스를 유효하게 하는 것이
K를 설정하는 것과 같은 것이 됩니다.

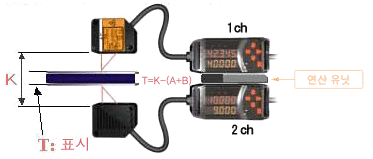

연산 유니트를 앰프 간에 끼우는 것만으로 센서 2대의 연산 결과가 한쪽 앰프에 표시됩니다.
설정은 한쪽 앰프에 필요한 파라미터를 입력하면 됩니다.


[조작순서]
1. 센서 2대와 연산 유니트를 설치한 후 전원을 투입한다.
2. 연산 유니트의 2ch측의 앰프 모드 전환 SW를 「FUN」으로 하고 그 중 「CALC」를 선택하여    UP키로 들어가서 「A+B」선택 후 「ENT」.
      ※ 1ch측의 앰프에서는 상기 「CALC」의 표시가 나오지 않고 설정이 불가능하므로
         주의하도록 합니다.
3. 측정하고 싶은 워크를 측정 위치에 설치한다.
4. 2ch측 앰프에 1점 스케일링을 실시하기 위해 FUN모드로 「」(SCALE)을 선택하여    UP키를 눌러「」(ON)을 선택 후 「ENT」.
5.「」(P1SCL)의 표시가 나오므로 거기서 실제 계측하는 워크 두께는 UP키를 누른 후    다이렉트로 입력 후 「ENT」.
   (예:5mm의 경우는 「00500」)
6. 소수점 설정으로 이행하기 위해서는 소수점 위치를 결정 후 「ENT」.
   (예:5mm의 경우는 「005.00」)
7.「」(d-Fud) 표시가 나오면 표시 인 버스 설정으로 이행하기 위해서 UP키를 눌러서    인버스유의 「」(d-inv)를 선택한 후 「ENT」.
8.「」(P2SCL)표시 나오지만 1점 스케일링이기 때문에 이 설정은 불필요하다.
   따라서, 다시 「ENT」를 눌러 스케일링을 종료한다.
   거기서 「」(SCALE OK)표시가 나오면 스케일링 설정 완료.
9. 앰프의 모든 전환 SW를 「RUN」으로 한다.
10. 워크를 설치하면 2ch측의 앰프에 그 두께가 표시되어 측정할 수 있다.
