1. K3C-MP8-T1Z (4 채널 타입)의 경우
압력 센서를 채널1(CH1)의 입력부에 연결하였을 경우는, 출력을 2개까지 낼 수 있습니다.
(채널1의 출력 OUT1, OUT2는 각각 독립하여 허용한계치의 설정이 가능합니다.）

채널 2~4(CH2~4)의 출력은 각각 독립되어 있기 때문에, 입력부의 채널 1에 접속된 센서의 출력으로서 사용이 불가능합니다.
(압력 센서는 각 채널에 각각 1대씩, 4대까지 접속할 수 있습니다.）

2. K3C-DP8-T1Z (2채널 타입)의 경우
　압력 센서를 입력부의 채널1과 채널2에 접속했을 경우, 어느 쪽이나 출력을 2개까지 낼 수 있습니다.

（참고）
K3C대신에, 디지털 판넬메터 아날로그 전압 입력 타입을 사용해 최대 5개까지 출력을 낼 수 있습니다.
디지털 판넬메터에는 K3HB-X시리즈 등이 있으며, 형식에 따라 출력수가 다릅니다.

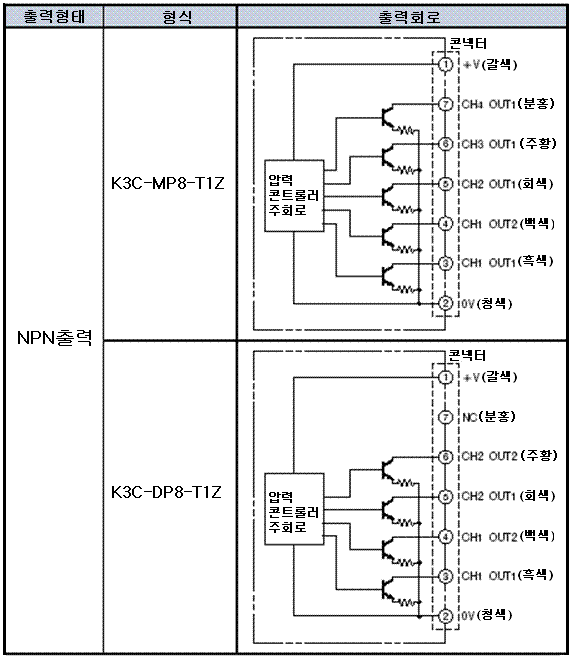

콘트롤러 K3C의 출력회로도

（注）상기 출력 회로도에 나타낸 색은, K32-MP2W(콘트롤러 전원／출력 커넥터 부착 코드)의 심선색입니다.
