설정방법은 아래의 내용을 참고하여 주십시오.

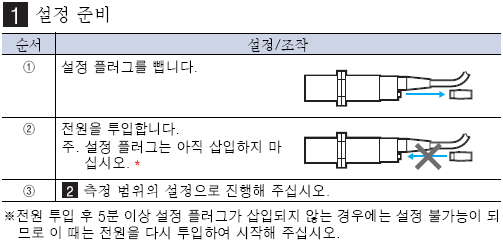

아래의 설정 순서대로 설정을 실시하지 않을 경우 정상 작동하지 않을 수 있으니 주의바랍니다.


각부의 명칭과 기능

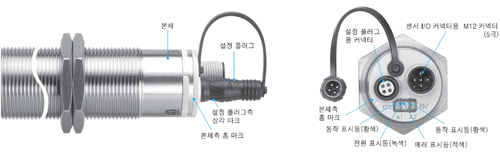

설정 플러그
E4PA의 기능은 본체측 홈 마크와 설정 플러그 측 삼각 마크의 위치를 맞추어 설정 플러그를 끼우고 빼면 설정할 수 있습니다.

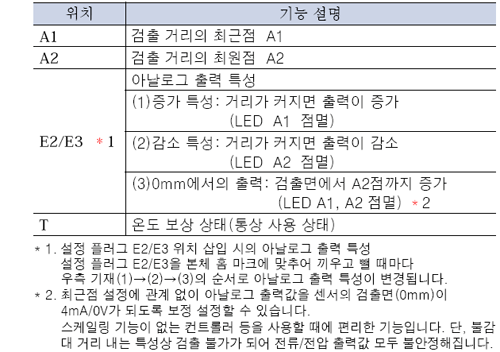

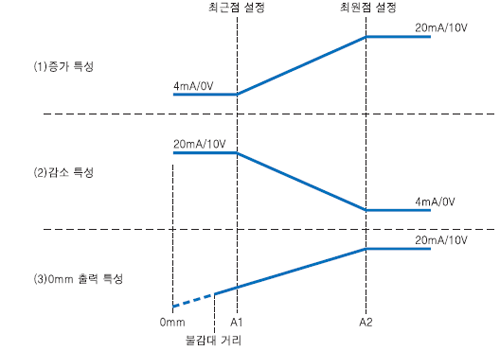

*설정 플러그 E2/E3 위치 설정 시 아날로그 출력 특성

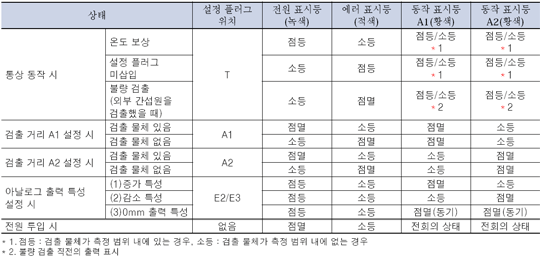

표시등
ㆍ전원 표시등(녹색) : 설정 플러그가 완전하게 삽입되고 있을 때 점등
ㆍ동작 표시등(황색) : 검출 물체가 설정된 측정 범위내에 있을 때 점등
ㆍ에러 표시등(적색) : 설정 플러그가 삽입되어 있지 않을 때에 점등
                              또는, 불편 검출시(영향을 주는 간섭원이 존재할 때) 점멸




조작시
E4PA는 공장 출하 시 최대 측정 범위로 설정(∵출력 감소 특성)되므로 고객의 접속 기기(예를 들어 K3NX)는 그대로 스케일링할 수 있습니다.
이러한 경우에는 4만 설정하여 주십시오.

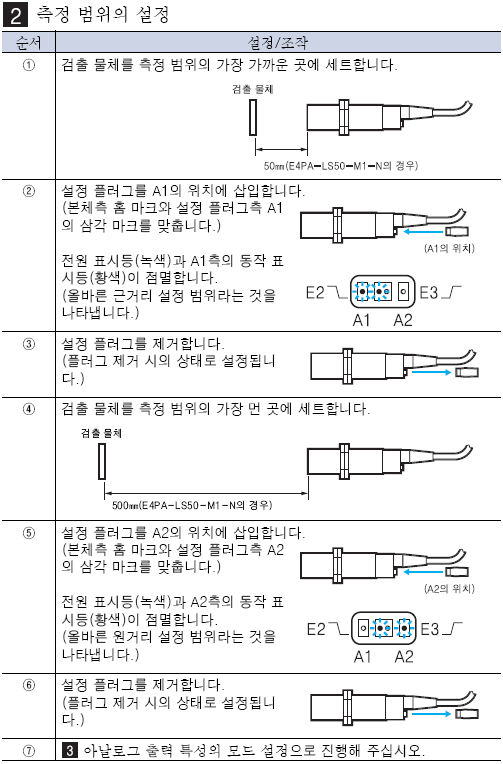

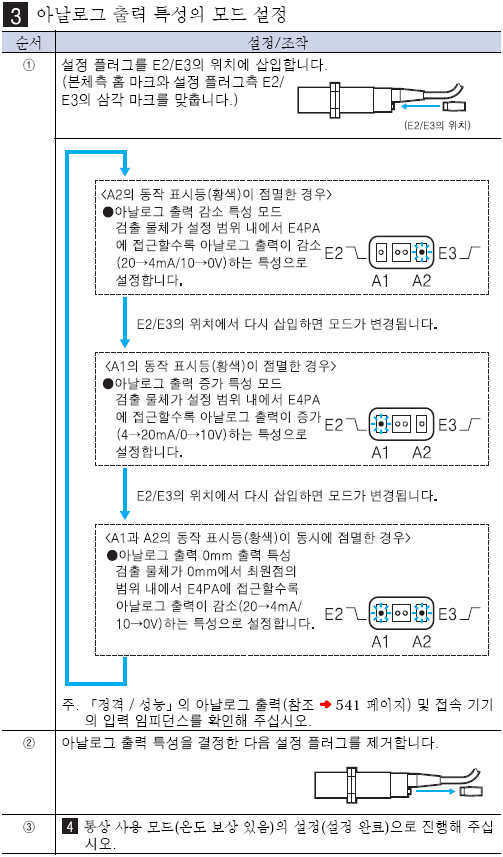

아날로그 출력 범위를 변경하고자 하는 경우에는 아래 1 → 2 → 3 → 4 의 순서를 따라
변경하여 주십시오.













※주. 검출물체에서의 반사가 매우 약하거나 검출물체가 측정 범위 밖에 설치되어 있을 때에는
       에러 표시등(적색)이 점멸하고 측정 범위가 정확히 설정되지 않은 것을 표시합니다.

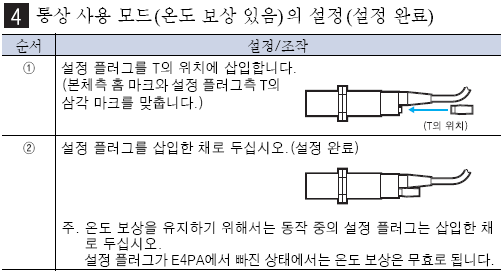

        설정 플러그가 5분 이상 삽입되지 않으면 온도 보상이 없는 상태(설정 이전의 상태)로
       돌아갑니다.


1 → 2 → 3 → 4의 순서로 설정한 후 2. 측정범위, 3. 아날로그 출력 특성을 변경하는 경우에는
이전의 설정 내용을 기억하고 있으므로 변경장소만 재설정하면 변경이 완료됩니다.
순서는 1 → 2 또는 3 재설정 → 4 완료
