【접속가능한 대수의 계산방법】
이하의 식을 만족하는 대수까지 접속이 가능합니다.
센서 부하 임피던스 > 디지털 판넬메터의 입력 임피던스 * 수량

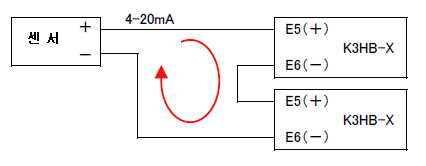

【배선】하기와 같은 직렬접속이 됩니다.



【예】비접촉 온도센서 ES1-LW□를 디지털 판넬메커 K3HB-X, 2대에 접속하는 경우

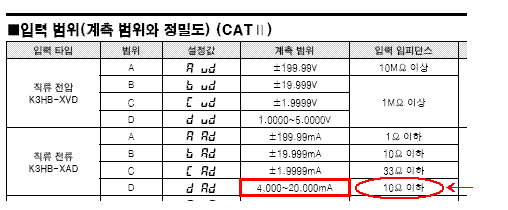

1. K3HB-X의 입력 임피던스를 확인합니다 → 10Ω 입니다.



2. ES1-LW□의 부하 임피던스를 확인합니다. →최대 300Ω 입니다.


센서 부하 임피던스: 300Ω
K3HB-X의 입력 임피던스: 10Ω
300Ω > 10Ω x 2대
300Ω > 20Ω… 따라서, 접속가능합니다.
