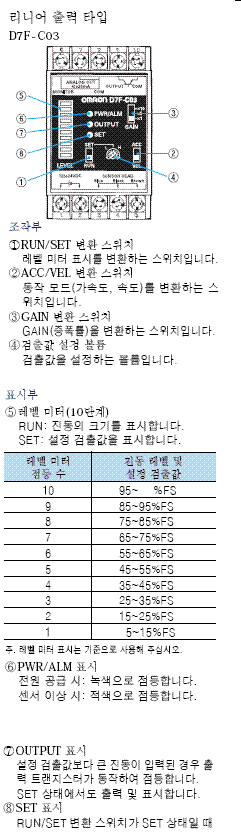

진동센서 D7F-C03은 리니어 출력타입의 컨트롤러 입니다. 하기의 순서로 설정해주세요.

(1) 동작 모드의 선택
ACC/VEL 변환스위치로 ACC(가속도), 또는 VEL(속도)중 한쪽을 설정합니다.
어느쪽이 맞는지 모를 경우에는 최초에 ACC 로 설정해주세요.

가속도라는 것은, 단위시간 당의 속도의 변화량을 나타내는 것으로, ACC 모드에서 검출할 수 있는 진동의 주파수범위는 넓어집니다. (ACC 모드에서 검출할 수 있는 진동의 주파수범위는 20~2000Hz)
ACC 모드는 검출대상의 진동의 주파수가 비교적 높은 경우에 유효합니다.

속도라는 것은 단위시간 당의 거리의 변화량을 나타내는 것으로, 검출대상의 진동의 주파수가 비교적 낮은 경우에 유효합니다. (VEL 모드에서 검출할 수 있는 진동의 주파수범위는 10~1,000Hz)
검출대상에 따라서는 ACC(가속도) 모드 보다도 VEL(속도) 모드 쪽이 적절한 경우가 있습니다. ACC 모드로 설정하여 검출오차가 많은 경우에는 VEL 모드로 설정해보세요.

(2) 게인(GAIN, 증폭률)의 선택
진동의 레벨에 따라, GAIN 변환 스위치로 설정합니다.

3종류의 레인지부터 선택합니다.

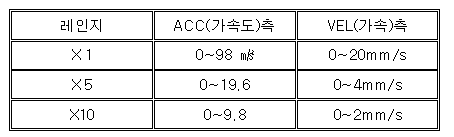

「*1」의 레인지에 비해, 「*10」의 레인지는 9.8㎨ 이하의 범위를 대상으로하여, 보다 상세한 설정이 가능합니다.


* 트랜지스터 출력을 사용하는 경우에는 다음의 (3)~(4)번의 설정을 합니다.

(3) RUN/SET 전환 스위치를 SET 쪽으로 합니다.
레벨메타에 10단계로 설정치(출력이 ON되는 점)이 표시됩니다.
설정치 설정볼륨을 사용하여, 설정치의 레벨을 설정합니다.

(4) RUN/SET 전환 스위치를 RUN 쪽으로 합니다.
레벨메타에 10단계로 현재의 진동레벨을 표시합니다.
진동의 변화가 레벨메타에 반영되지 않는 경우에는,
동작모드(ACC/VEL)의 전환 및 게인(레인지: X1, X5, X10) 의 전환을 시도해보세요.
