FAQs
61F-□R 2선식의 동작원리
61F와 전극 사이의 배선수를 1개 생략할 목적으로, 보호 유지 전극 회로의
배선을 줄이고 있습니다.(전극봉의 생략이 아니니, 주의해 주십시오.)

<주의>
1. 61F-G3N 5개 → 61F-G3NR 4개와 같이, 2선식이라고 해도 실제 배선이
   2개라고는 할 수 없습니다.

2. 전극 보호 유지기도 R타입이 필요합니다.

<해설>

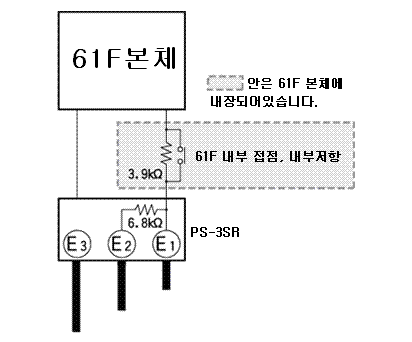

 전극부 6.8kΩ과 61F본체 내부의 3.9 kΩ가 직렬로 들어갑니다.

 수위가 상승중에는 E2가 잠기더라도
   6.8 kΩ+3.9 kΩ=10.7 kΩ
 의 저항이 있어 동작하지 않습니다.

 E1까지 오면 3.9 kΩ만으로, 61F는 동작하고 내부 릴레이의 접점이 들어갑니다.

 또한, E1보다 물이 내려가더라도 E2는 6.8 kΩ에서 61F의 접점을 지나므로
   보호 유지 할수 있습니다.
