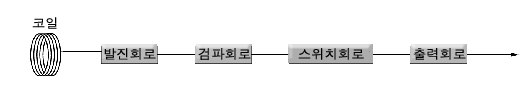

< 회로구성 >



< 동작원리 >

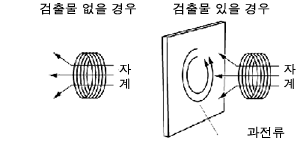

스탠다드 타입 E2E는 고주파 발진형으로 검출면에 내장된 발진 코일에 금속이
가까워지는 것으로 금속 표면에 검출 자계를 발생기켜 전자 유도 작용으로 검출 코일의
임피던스가 변화합니다.

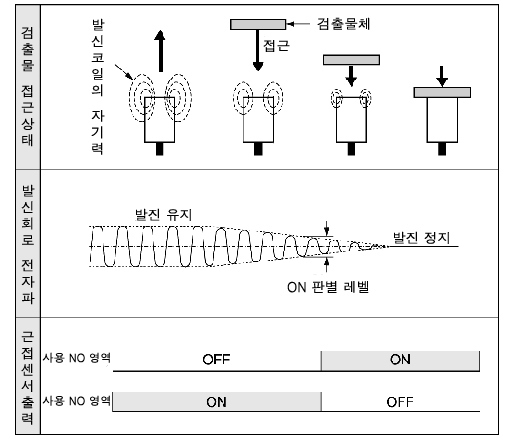

즉, 검출물체에 의해 코일의 인피던스가 변화하는 현상을 통하여 발신회로에서 발신이
개시 또는, 정지되는 것을 검출합니다.





검출물체는 고주파(철 등)일수록 큰 검출 자계를 발생하므로 검출이 용이합니다.
