< 회로구성 >




< 동작원리 >
올 메탈 타입 E2EV는 저항의 변화와 임피던스 변화 두가지를 검출하도록 되어 있어서 알루미늄과 같은 비자성 금속을 비롯하여 대부분의 금속을 동등한 검출거리에서 검출하는 것이 가능합니다.
자성 금속(철 등)이 검출 코일에 접근하면 검출자계가 발생하여 코일의 임피던스가 저하합니다.
하지만, 주파수 성분(공진 주파수)은 거의 변화하지 않습니다.
비자성 금속(알루미늄 등)이 접근하면 코일의 임피던스 변화는 작고 주파수 성분(공진 주파수)이
크게 변화합니다.

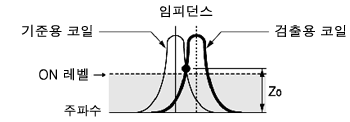

1. 검출 물체 X

이 특성을 이용하여 검출 물체 유ㆍ무에 영향을 받지 않는 기준용 코일의 특성을 기준으로 검출용 코일의 특성을 비교할 수 있습니다.

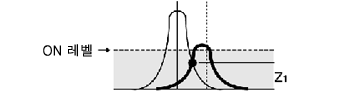

2. 철 접근 시

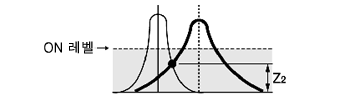

3. 알루미늄 접근 시


위 그림과 같이 Z1=Z2 가 되어 자성ㆍ비자성 금속에 관계없이 동일한 변화량이 나타님을 알 수 있습니다.
이 변화량을 이용하여 검출 물체 접근으로 인해 발진이 정지하는 발진 회로를 구성하여 자성ㆍ비자성
금속을 동일 감도로 검출합니다.
