평행이동거리 특성 범위 외의 설치나 지그재그형 배치, 상호간섭방지 편광필터의 사용, 감도VR 조정에 따른 회피 등이 있습니다.

(설명)
상호간섭을 회피하기 위한 방법
다른 센서의 빛이 센서의 수광측에 들어오지 않도록 하는 것이 기본입니다.
이에 근거하여, 아래와 같은 회피 방법이 있습니다.

1. 평행이동거리 특성 범위 외의 설치

카탈로그에서 평행이동 거리 특성 범위를 확인하고, 인접한 센서 사이의 설정거리를 확인한 평행이동 거리 특성 범위의 약 1.5배 이상 되는 곳에 설치해주세요.

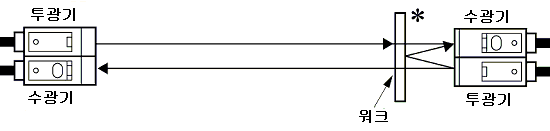

2. 광전센서의 지그재그 배치

투, 수광부의 배치를 지그재그로 배치함에 따라, 밀착 취부가 가능합니다. (2대까지)

조건: 단, 검출 워크가 광전센서 사이 근처에 있는 경우에, 옆의 투광기의 빛을 받아들여, 입광상태가 되는 경우가 있으므로 주의해주세요.

3. 상호간섭 방지 편광필터의 사용 (E3S-A/B , E3Z-T□□A)

상호간섭 방지 편광필터를 사용함에 따라, 밀착 취부가 가능합니다. (2대까지)

상호간섭 방지 편광 필터 형식
E3S-A용 (E39-E6)
E3S-B용 (E39-E8)
E3Z-T□□A용 (E39-E11)

4. 감도 VR 조정에 따른 상호간섭의 회피

설정거리가 정격검출거리보다 짧은 경우, 고객의 어플리케이션ㆍ선정 기종에 따릅니다만, 감도 VR을 낮추는 것으로 인해 상호간섭의 영향을 없앨 수 있습니다.

<참고>
반사형, 광화이버식, 앰프 분리형 광전센서의 상호간섭을 회피하는 방법에 대해서는 링크를 참조해주세요.
