상호간섭 방지기능이 있는 타입을 사용하거나, 마크 센서를 사용하는 방법 등이 있습니다.

1. 상호간섭 방지기능이 있는 타입을 사용

센서를 밀착하여 취부하는 경우, 상호간섭 방지기능이 붙은 센서를 사용해주세요.

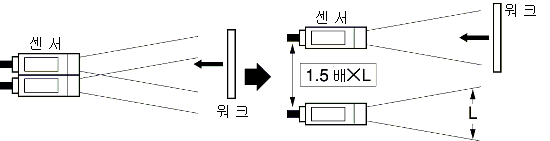

단, 워크가 먼 곳에서 가까운 곳으로 흘러오는 경우 (아래 그림), 동작점 전후로 출력이 채터링을 일으킬 경우가 있으므로, 이런 경우의 어플리케이션의 경우에는, 센서 사이를 동작영역범위의 1.5배 이상으로 설치해주세요.



앰프 사이의 광통신에 따라, E3X-DA-N은 10대, E3X-NA는 5대, E3X-DA-S 는 조건부(*)로 10대까지 화이버 유니트를 밀착하여 취부할 수 있습니다.
E3X-NM은 4ch 타입이므로, 화이버 유니트 4대까지 밀착 취부가 가능합니다.
단, 4기종 모두 같은 기종을 사용한 경우에만 상호간섭 방지기능이 유효하므로, 타기종과 혼합하여 사용하지 말아주세요.

※ E3X-DA-S는 검출거리를 초고속모드를 선택한 경우, 상호간섭 방지기능은 사용할 수 없습니다. 또한, 파워 튜닝을 유효하게 한 경우, 밀착 취부가 가능한 것은 6대까지 입니다.

2. 마크 센서의 사용(E3C-VS7R, E3C-VM35R 등)

마크 센서에 대해서는 아래의 이유에 따라 옆의 센서의 영향을 거의 받지 않습니다.
(1) 빛을 집광하여 스폿 광으로 발광시키기 때문에 (동작영역이 스폿 지름으로 결정되어, 좁다.) , 옆의 센서의 영향을 받지 않는다.
(2) 광학계에 의해, 검출거리가 한정되어있다.

3. 센서를 마주보게 취부할 때의 설치방법

센서를 마주보게 취부할 경우에는, 아래의 그림과 같이 기울여서 사용해주세요.
(센서의 검출거리 이상 떨어져있어도, 서로 영향이 있어 출력 채터링을 일으킬 경우가 있기 때문)




<참조>
투과형 광전 센서에 있어 상호간섭을 회피하기 위한 방법은 링크를 참조해주세요.
