■ 전극유지기와의 배선 및 전극봉의 설치방법

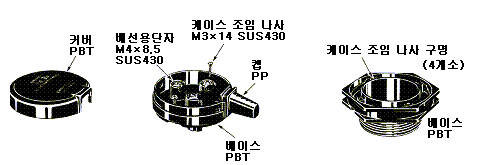

          【 본체구성 】
　　


１.커버 케이스를 제거한다.

(1)일자드라이버를 캡의 좌우로 나있는 틈새에 넣고 교대로 주무르듯 커버를 떼어낸다.
   (한쪽 틈새만 무리하게 건드리면 커버가 갈라지는 경우가 있습니다.)

　　　　　　

(2)케이스의 조임나사 2개를 느슨하게 풀고 케이스를 들어 올려 벗겨낸다.






2.시공 순서

(1)베이스를 이미 시공되어 있는 φ54커플링 등에 설치한다.

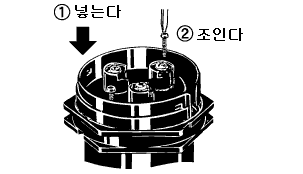

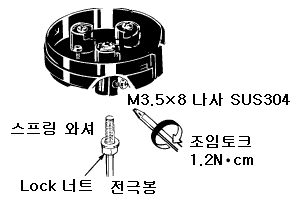

(2) 케이스에 전극봉을 회전이 멈출 때까지 돌려 넣고, Lock너트로 단단히 조여준다.
그 후 전극 고정 나사 M3.5를 단단히 조인다.




(3) 케이스를 베이스에 설치한다.


（케이스 조임 나사 2개 모두 조여준다. 조임토크 0.7N・cm）

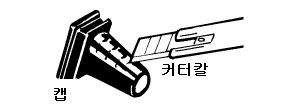

(4) 캡 노즐부는 배선의 굵기에 맞게 커터칼 등으로 잘라, 배선 지름에 맞춘다.

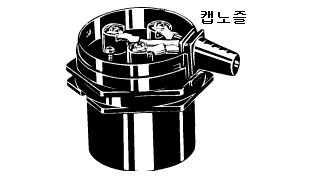

(5) 전선을 배선용 단자에 접속한다.（캡 노즐에 대해서는 하기 그림 참조）

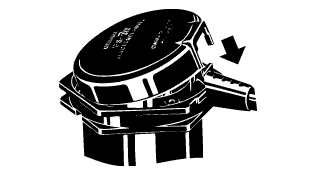

(6) 커버 뒷쪽의 가장자리를 케이스 뒤쪽 구멍에 넣는다.
　　커버 앞부분을 딸깍하고 소리가 날 때까지 확실히 눌러서 취부한다.

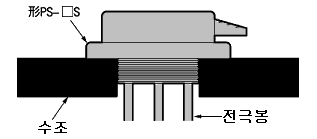

■ 전극유지기를 수조에 설치하는 방법

　〔당부의 말씀〕전극유지기는 반드시 수조 위쪽에 설치해 주십시오.

◆ 방법1

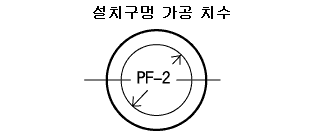

　 수조에 PF2관용 평행 나사를 가공하여 설치한다.

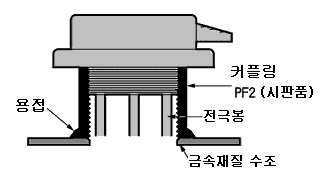

　◆ 방법2
　　시판용 커플링(PF2관용 평행 나사(유효 지름 58.135)JIS B 0202)을 사용하여 설치한다.






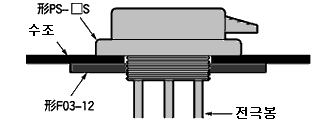

　◆ 방법3
　　수조에 φ65 구멍을 내고 전극유지기를 삽입하여 아래쪽에서 취부틀 F03-1(별매품)을
      너트 대신에 취부하여 고정한다.

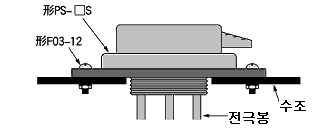

　◆ 방법4
　 F03-12 취부틀(별매품)을 플랜지로서 사용하여 취부한다.

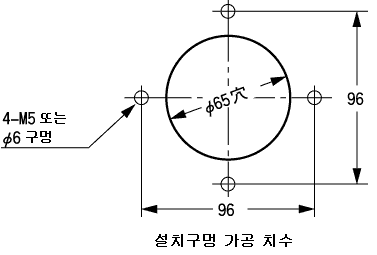

　　(1)취부 위치에 구멍을 뚫는다.
　　(2)앞서 설명한 구멍 가공부에 취부틀을 설치한다.

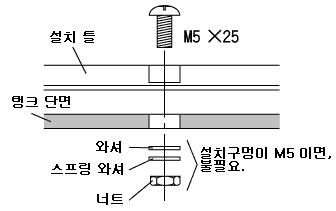

　　　（ F03-12부속 나사를 사용하여 4군데를 단단히 조인다.）

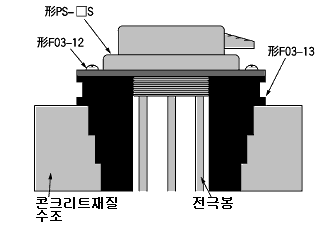

　◆ 방법5
　 F03-12취부틀(별매품)과 F03-13(별매품)을 조합하여, 콘트리트제 수조에 매립한다.
