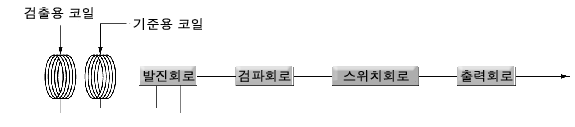

< 회로구성 >




< 동작원리 >
알루미늄 검출용 E2EY는 저항의 변화를 거의 검출하지 않고 임피던스의 변화를 민감하게
감지하도록 되어 있어서 철과 같은 금속은 감지하지 않고 알루미늄, 황동, 동 등과 같은
비자성 금속을 감지합니다.

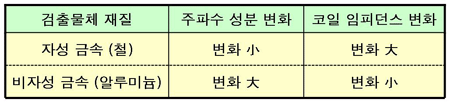

자성 금속(철 등)이 검출 코일에 접근하면 검출자계가 발생하여 코일의 임피던스가 저하합니다.
하지만, 주파수 성분(공진 주파수)은 거의 변화하지 않습니다.
비자성 금속(알루미늄 등)이 접근하면 코일의 임피던스 변화는 작고 주파수 성분(공진 주파수)이
크게 변화합니다.

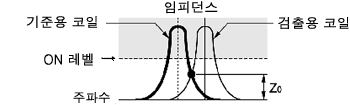

1. 검출 물체 X

이 특성을 이용하여 검출 물체 유ㆍ무에 영향을 받지 않는 기준용 코일의 특성을 기준으로 검출용 코일의 특성을 비교할 수 있습니다.

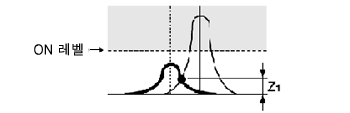

2. 철 접근 시


3. 알루미늄 접근 시

위 그림과 같이 Z1≤Z2가 되어 자성ㆍ비자성 금속의 접근 시 변화량이 크므로 그 구별이 가능해집니다.
