회귀반사형의 광전센서에 있어서, 본체에 내장된 편광필터와 회귀반사판의 특성을 이용하여, 회귀반사판에서의 반사광만을 수광하는 기능입니다.

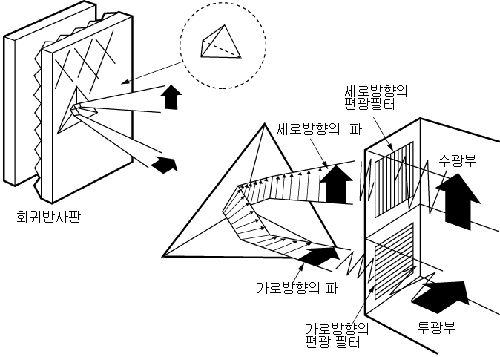

(설명)

1. 투광측의 편광 필터를 통과한 빛은 가로 방향이 됩니다.

2. 회귀반사판의 코너큐브에 반사된 빛은 가로 방향에서 세로방향으로 변합니다.

3. 그 세로 방향의 반사광은 수광측의 편광필터를 통화해서 수광 소자에 도달합니다.



거울 등 경면체를 검출하는 경우에는 MSR 기능이 붙은 센서로 검출하는 것이 최적입니다.

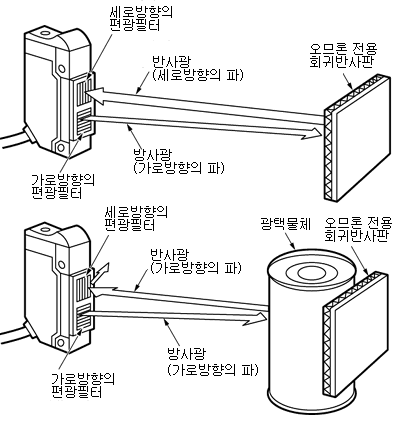

상기의 원리에 따라, MSR 기능이 붙은 센서는 아래 그림과 같이 경면체를 검출할 수 있습니다.



※ MSR 기능이 없으면, 경면체에서 반사된 빛이 들어오므로 경면체 검출이 불가능 합니다. 그러나 경면체에서는 빛이 편광하지 않기 때문에, 수광 쪽의 편광필터에 의해 가로 방향인 반사광이 입광하지 않습니다. 그래서 경면체에서도 검출이 가능하게 되는 것입니다.
