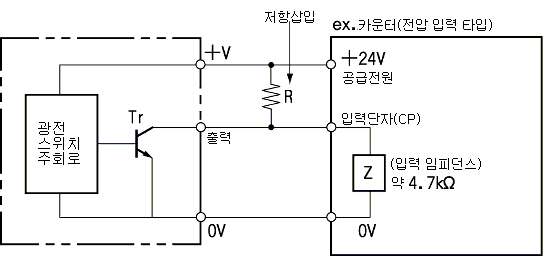

아래와 같이 전원ㆍ출력 사이에 저항기를 끼워 사용할 수 있습니다.



위의 그림의 카운터를 예로 들어 설명하면, 전원ㆍ출력 사이에 저항기 R을 끼워넣음으로써, Tr이 OFF 때에 카운터 입력단자(CP)로 전압이 입력되어 동작가능(접속가능)이 됩니다.
저항치는 4.7㏀이 일반적으로 사용됩니다. (4.7㏀ 사용시, 저항기의 와트 수는 전원전압 24V에 1/2W, 12V에 1/4W 가 적당합니다.
* 입력전압이 기기의 정격을 만족하도록, 저항 R의 저항치를 선정해주세요.

예) 카운터 입력 정격 …
“H” 레벨 : DC4.5~30V
“L” 레벨: DC0~2V

1. “H” 레벨 시, 저항치 R = 4.7㏀ 의 경우

입력전압 VH = Z ÷ (R+Z) * Vcc = 4.7k ÷ (4.7k + 4.7k) * 24V = 12V

따라서, 입력전압이 카운터 입력 정격범위이므로, 문제없음

2. “L” 레벨 시에 대해서는, 센서의 출력잔여전압이 DC0~2V 이하이므로 문제가 없습니다.
