1. 1측 전원의 경우

B7AP-S1(고정 유니트)측에만 전원을 연결하는 경우, 최대 10점까지 접속 가능합니다.

1-1. B7AP-M1(이동 유니트)에 B7A 입력 유니트를 연결합니다.

ㆍ이동 유니트에서의 출력 전류 : 38㎃(출력전압 DC12V)

ㆍB7A 입력 유니트 1점당 입력 전류 : 3.8㎃

입력은 10점까지 사용 가능합니다.

1-2. 이동 유니트에서의 출력 전류 38㎃는 B7A 입력 유니트 자체의 소비 전류는 제외한 값입니다.



2. 양측 전원의 경우

B7AP-S1, B7AP-M1 양측으로 전원을 연결할 경우, 최대 16점까지 접속 가능합니다.

이 경우 직류 3선식 센서 또는, PLC(프로그래머블 컨트롤러)와도 접속 가능합니다.

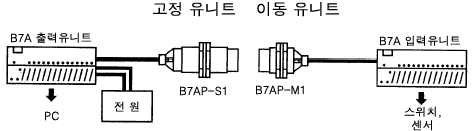

[전력 + 전송 신호의 경우] : 1측만 전원을 연결한 경우

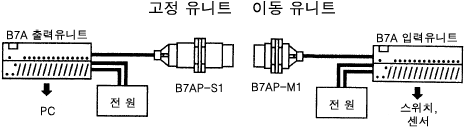

[전송 신호만의 경우] : 양측으로 전원을 연결한 경우
