직류 부하 개폐형 SSR의 출력측 노이즈ㆍ서지 대책에 대해서.
솔레노이드ㆍ전자변(電磁弁)등의 L 부하를 접속하는 경우는 역기전압(링크참조 )방지 다이오드를 접속해주세요.
SSR의 출력소자의 내전압을 넘는 역기전압이 걸린 경우, SSR의 출력소자의 파괴의 원인이 됩니다.

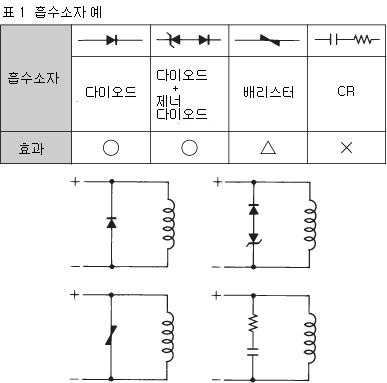

대책으로는, 표 1의 소자를 부하와 병렬로 삽입합니다.(아래 그림 참조)


흡수소자 중에서, 다이오드 방식이 역기전압을 억제하는 효과가 가장 높아집니다. 단, 솔레노이드나 전자변의 복귀시간은 길어집니다. 실사용 회로에서 확인하신 후에 사용해주세요.
또한, 복귀시간을 짧게 하는 대책으로서는, 다이오드와 제너 다이오드를 사용하는 방법이 있습니다. 이 경우, 제너 다이오드의 제너전압(Vz)을 높게 하면 할수록 복귀시간은 짧아집니다.


(참고)

① 다이오드의 선정방법
내전압 = VRM ≧ 전원전압 ×2
순전압 = IF ≧ 부하전류

② 제너 다이오드의 선정방법
제너 전압 = Vz < (SSR 의 컬렉터- 에미터 사이 전압) – (전류전압+2V)
제너 ㆍ서지 전력 = PRSM > VZ × 부하전류 × 안전률(2~3)

※ 제너 전압(Vz)이 높아지면 제너 다이오드의 용량(PRSM)이 커지게 됩니다.
