교류부하 개폐형 SSR의 출력측 노이즈 ㆍ서지 대책에 대해서

(1) SSR 에는 전압의 급상승을 무뎌지게 하는 스내버 회로(용어집 )가 내장되어있습니다. 그러나, 출력측 교류전원에 에너지가 큰 서지 전압을 타는 경우, 스내버 회로의 억제효과가 능력부족이 되어, 출력소자가 과전압 파괴되게 됩니다.

(2) 하기의 기종에는 서지 흡수용 배리스터를 내장하고 있습니다.
G3NA, G3S, G3PA, G3PB, G3NE, G3J, G3NH, G9H, G3DZ(일부), G3RZ, G3FM

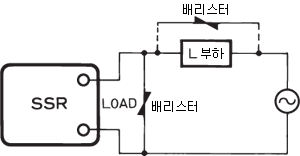

(3) 서지 흡수용 배리스터를 내장하지 않은 SSR로 유도부하 개폐시에는 서지대책을 반드시 실시해주세요. (아래 그림 참조)
※ 내장 배리스터(서지 내량 700~1000A)로 흡수되지 않는 노이즈에 따른 영향이 우려되는 경우는 별도로 내장 배리스터의 서지 내량 이상의 배리스터를 외부에 부착하는 대책이 필요합니다.

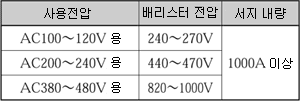

서지 흡수소자는 이하의 표의 조건을 만족하는 소자를 선택해주세요.
