콘덴서 모터 개폐에 있어서 SSR의 선정에 대해

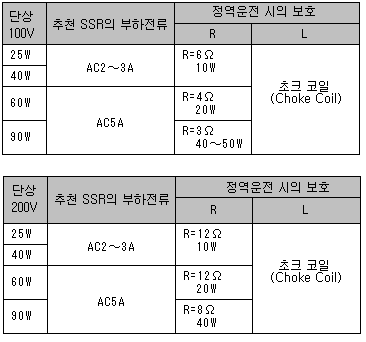

● 정역운전에 관한 주의점

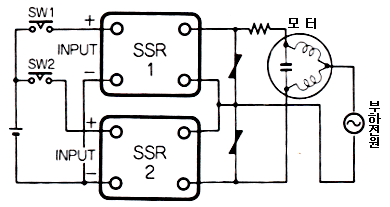

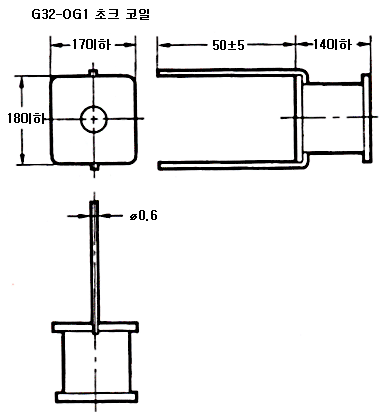

1. 아래 그림에 있어서 SSR과 SSR2가 동시에 ON한 경우 콘덴서의 방전 전류 i 가 SSR을 파괴하는 경우가 있습니다. 따라서 SSR1과 SSR2의 절환 시에는 반드시 30ms 이상의 타임 래그를 두어주세요. 또한 외래 노이즈, 모터의 역기 등에 의한 SSR의 오동작이 염려되는 경우에는, SSR1이나 SSR2의 어느 한쪽에 사용률이 낮은 쪽과 직렬로 방전 전류 i 를 억제하는 L 또는 r 을 삽입해주세요. 또한 SSR의 오동작을 억제하는 방법으로는 각 SSR과 병렬로 CR 압소바(0.1μF630V+22Ω2W)를 삽입하는 방법이 있습니다.



2. 이와 같은 정역운전 시에 OFF 되어있는 측의 SSR의 양단에는 모터의 LC 공진에 의해 최대 전원전압의 2배의 전압이 인가되는 경우가 있습니다. 당사의 프린트 기판용 SSR은 AC200V 라인용까지 있으며, 현재 시점에서 AC200V 정역운전에서는 SSR을 사용 할 수 없는 경우가 발생합니다. AC200V에서의 정역운전에서는 OFF 측의 SSR에 인가된 전압을 실측하여 사용할 수 있는지 여부를 판단할 필요가 있습니다.
