GLS는 리드 스위치를 영구 자석으로 작동시키는 근접센서입니다.


[ 구 조 ]
아래의 그림과 같이 2개의 강자성체의 리드 조각이 일정한 간격을 두고 대립된 상태로 유리관 안에 봉입되어 있습니다.
이 대립된 부분이 접점부가 됩니다.

리드 스위치의 기본적 구조



[ 동작원리 ]

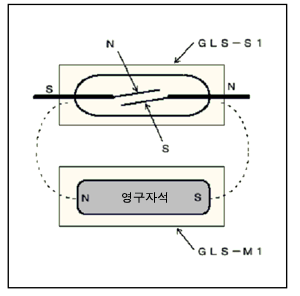

이것에 영구자석을 가져다대면 자계에 의해 2개의 리드에 각각 N극화와 S극화가 됩니다.
이 자기 흡인력에 의해 접점부가 작동하여 접점부가 개폐하게 됩니다.

GLS 동작원리
