아래 정격을 하회한 경우와 상회한 경우의 케이스로 구분하여 설명 드리겠습니다.

(1) 정격을 하회한 경우

부하전원이 SSR의 사용부하 전압범위의 최소치 이하로 사용된 경우, 부하에 인가된 전압의 로스시간(손실시간)이 SSR 사용전압 범위내의 부하와 비교해서 길어집니다.

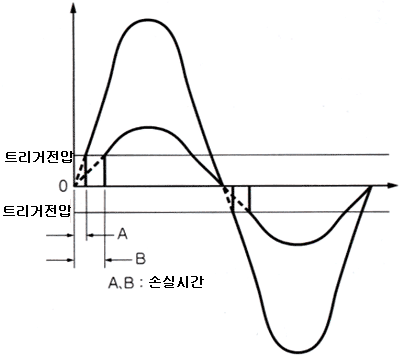

아래 그림의 부하 예로 나타내보겠습니다. (손실시간이 A < B 로 되어있습니다.) 실 사용상에 있어서 이 손실시간이 문제가 되지 않는지 확인해보신 후에 사용해주세요.
또한 부하전원이 트리거전압을 하회한 경우, SSR 이 온 되지 않는 원인이 될 수 있으므로, 부하전압은 AC75V 이상으로 설정해주세요. (단, G3PA-VD, G3NA-2□□B는 AC24V)



(2) 정격을 상회한 경우

G3NA, G3NE, G3PA 등 배리스터를 내장한 SSR은 AC264V를 상한으로 하고 있습니다.
실제로는 AC400V를 넘는 수준에서 내장되어있는 배리스터가 동작하여 배리스터가 파괴를 일으킵니다.
G3M, G3CN, G3F 등 배리스터를 내장하고 있지 않은 SSR은 AC200V타입에서 AC264V를 상한으로 하고 있습니다.
실제로 AC600V를 넘는 수준에서 출력 트라이액이 과전압 파괴를 일으킵니다. 그러나, 상기의 파괴전압은 변형이나 노이즈가 없는 정현파 교류의 경우이며, 일반적인 전원에서는 SSR의 사용 상한 전압인 AC264V를 초과하여 사용하는 것은 고장율을 높일 수 있습니다.
