(1) 제어반 내의 온도가 가장 높게 되는 통전 조건으로 하고, 주위 온도가 포화된 상태에서 측정해주세요.

(2) 주위 온도 측정 위치는 그림1 을 참조해 주세요.
혹시, 측정 거리 100mm 이내에 덕트나 다른 기기가 있는 경우는 그림 2를 참조해 주세요.
또한, 측면 온도를 측정할 수 없는 경우에는 그림 3을 참조해 주세요.

(3) SSR의 자기 발열 포화시간은 60분을 기준으로 해주세요.

(4) 제어반 내에 2단 이상, SSR을 취부한 경우에는 모든 단의 주위 온도를 측정하여, 가장 온도가 높은 부분을 기준으로 해주세요.
단, 측정 조건이 상기에 해당하지 않는 경우에는, 별도로 문의해주세요.

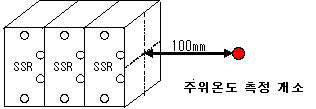

<그림1 주위온도의 측정 위치 (기본)>

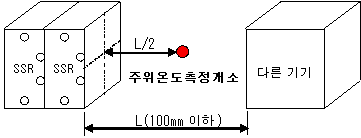

<그림2 덕트 나 다른 기기가 있는 경우의 측정 위치>

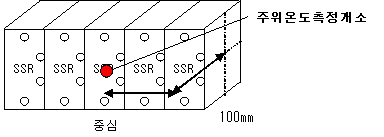

<그림3 측면의 주위온도를 측정할 수 없는 경우>

측정온도의 정의
SSR은 자연대류에 의한 방열을 기본으로 하고 있습니다.
이 때문에, 주위온도는 SSR의 방열을 행하는 공기의 온도를 주위온도로 합니다.
