<「부하전류-주위온도 정격」에 대해서>
SSR의 특성에 「부하전류-주위온도 정격」이 있습니다.
이것은 설치~운전상태의 SSR에서, 규정된 주위온도 측정개소에서 측정되는 SSR 자기 발열분까지 포함한 주위온도에 대해서, SSR이 개폐 가능한 부하 전류치를 나타내는 것입니다.

※ SSR의 자기발열 온도포화 시간은 60분을 기준으로 해주세요.
※ 주위온도는 여름철의 실온을 채용해주세요.

「부하전류-주위온도 정격」를 넘는 상태에서 계속해서 SSR을 사용하면 SSR은 열화~고장에 이릅니다.

<취부 방법에 따른 부하전류의 저감>
SSR에 따라서는 밀착취부에 있어서 부하전류치를 저감할 필요가 있습니다.

예) : 밀착취부 시에 G3PA-220B-VD
「부하전류-SSR 주위온도 정격」을 읽는 방법

G3PA의 밀착취부 시의 조건으로서, 이하의 내용을 들 수 있습니다.

① 밀착취부는 3대까지,4대 이상은 10mm 이상의 간격을 확보해주세요.
② 밀착취부 시에는 10%의 부하전류 저감이 필요합니다.
③ SSR의 상위와 하위는 80mm 이상 간격을 두어 주세요.

(주의) SSR의 사양에 따라서 상기조건은 변합니다.

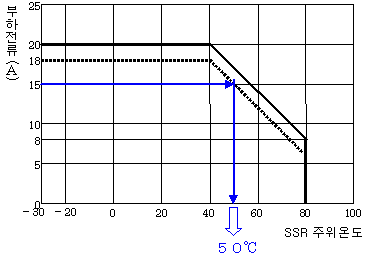

G3PA-220B-VD 단품 중력방향 취부 시의 「부하전류-SSR 주위온도 정격」은 아래 그래프 중의 실선 부분이 됩니다.



▪ 밀착취부 시에는 부하전류를 10% 낮출 필요가 있기 때문에, 점선으로 나타나는 정격이 됩니다.
▪ 밀착취부/ 부하전류 15A에서 사용하시는 경우에, 부하전류 15A의 위치에서 수평으로 당겨, 점선부에 도달한 점에서 아래 방향으로 수직선을 긋습니다. (그래프 중 청색 화살표)
그 결과, 주위온도는 50℃이하로 할 필요가 있는 것을 알 수 있습니다.

바꿔말하면, 밀착 취부에서 주위온도가 50℃인 경우, 부하전류는 15A 이하로 낮출 필요가 있는 것을 알 수 있습니다.
