SSR에 내장된 제한저항이 SSR출력단자에 노이즈ㆍ서지(고주파 노이즈 포함) 등의 과전압 입가에 의해 오픈 고장이 되었기 때문입니다.

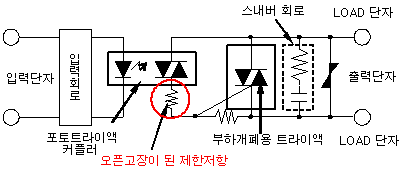

< SSR 내부회로 개요와 고장부위 >


주) SSR의 종류에 따라
▪ 입출력 절연소자 : 포토 커플러
▪ 부하개폐(출력)소자: 사이리스터
일 경우가 있습니다.

<원인>
1. 부하전원 라인에 접속된 다른 부하, 혹은 부하전원에서의 서지 인가
2. 인버터 제어된 전원을 사용하는 경우(고주파 노이즈 포함)

<외부 노이즈에 대한 보호방법에 관한 참고정보>
외부 노이즈에 대한 보호방법으로서는, 과전압 보호소자(배리스터 등)을 전원 라인에 별도 바깥에 설치하는 것을 추천드립니다.

<접속 예1>


<접속 예2>


※ 과전압 보호소자의 접속에 관해서는 제조 메이커의 안내를 확인해주세요.
