SSR출력단자에의 노이즈 ㆍ서지 (고주파 노이즈 포함) 등의 과전압 인가에 의한, SSR의 한쪽 채널(한쪽 방향)의 내전압 열화로 생각됩니다.

< SSR 내부 회로 개요와 고장부위 >



영향을 받는 SSR의 회로부로는
▪ 입출력 절연소자: 포토 커플러 또는 포토 트라이액 커플러
▪ 부하개폐(출력)소자: 사이리스터 또는 트라이액
등 입니다.

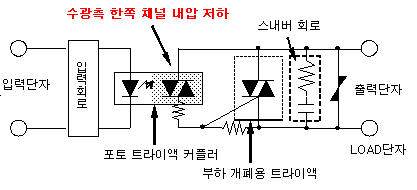

<포토 트라이액 커플러 수광측편 채널 내전압 열화 예>


※ 양극 모두에 내전압 열화된 경우는 모두 쇼트가 됩니다.


<원인>
1. 부하전원 라인에 접속된 다른 부하, 혹은 부하전원에서의 서지 인가
2. 인버터 제어된 전원을 사용한 경우(고주파 노이즈 포함)

<외부 노이즈에 대한 보호방법에 관한 참고정보>
외부 노이즈에 대한 보호방법으로서는, 과전압 보호소자(배리스터 등)을 전원 라인에 별도 바깥에 설치하는 것을 추천드립니다.

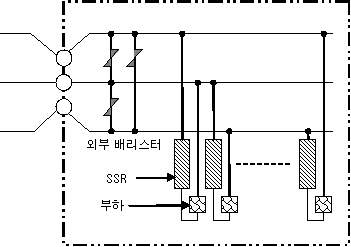

<접속 예1>

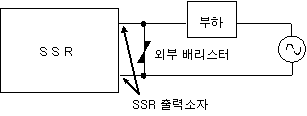

<접속 예2>


※ 과전압 보호소자의 접속에 관해서는 제조 메이커의 안내를 확인해주세요.
