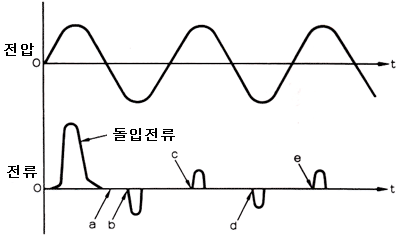

파워 서플라이(전원)는 평활용(平滑用) 콘덴서에 의해 용량성의 부하가 됩니다만, 아래 그림과 같이 전류가 거의 흐르지 않는 시간과 급격하게 콘덴서에 충전하는 시간이 명확히 나뉩니다.



SSR을 ON 시킨 경우, SSR에 전압이 인가되어 ON 하려고 합니다만, 전류가 흐르지 않는 A 포인트 부근에서는 ON 상태를 유지할 수 없어 OFF되어 버리고, b 포인트로 충전 전류가 흐르기 시작한 시점에서 ON 상태가 됩니다.
이와 같이 c 포인트에서도 OFF 상태에서 ON 상태로 이동합니다. 이 때 b 포인트에서 SSR이 ON 하는 시간이 늦어지면, 콘덴서에의 충분한 충전이 되지 않아, c 포인트에서 ON 된 때에 b 포인트에서 충전 부족분을 충전하려고 큰 전류가 흐르게 되는 것입니다.
이것을 d 포인트ㆍe 포인트와 반복하기 위해 전류가 안정되지 않습니다.

대책으로는 전류를 상시 흘리는 브리더 저항을 파워 서플라이와 병렬로 접속함으로써 SSR의 상시ON 상태를 유지하여 전류를 안정시키는 방법이 있습니다.

■ 브리더 저항치
