센서의 출력 회로가 오픈 콜렉터 타입일 경우 사용할 수 있습니다.

1. NPN 오픈 콜렉터 타입
센서 출력 단자와 마이너스 단자를 F92A의 스위치 접속 단자에 접속합니다.

2. PNP 오픈 콜렉터 타입
센서의 출력 단자와 플러스 단자를 F92A의 스위치 접속 단자에 접속합니다.

단, 위와 같은 조건에서 유접점 스위치를 사용할 경우
전송거리는 약 절반이 되므로 유의하여 주십시오.

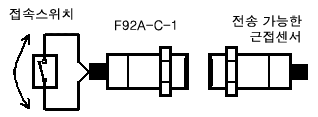

접속 스위치에 접점을 사용할 경우, F92A는 [그림 1]의 화살표와 같이 양방향으로 전류가
흐릅니다.

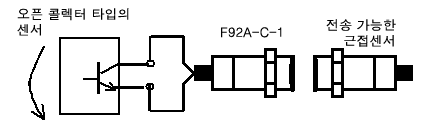

오픈 콜렉터 타입의 센서를 사용하면 F92A에 흐르는 전류가 [그림 2]와 같이 한뱡향으로
흐르게 되기 때문에, 근접센서 측의 임피던스 변화가 반감합니다.

접점 스위치를 사용할 경우 같은 임피턴스 변화를 얻기 위해서는 근접센서와 F92A 사이를
가까이 해야 하기 때문에 전송거리가 반감합니다.


[ 그 림 1 ]



[ 그 림 2 ]
