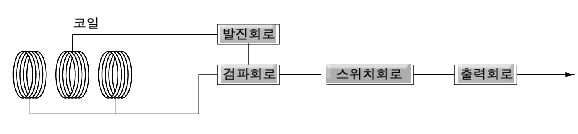

[ 회로구성 ]




[ 동작원리 ]

차동(差動) 코일형으로 불리는 TL-L은 고주파 발진을 하는(고주파 자계를 내는) 여자(勵磁) 코일과 차동 결합한 검출 코일을 가지고 있기 때문에 접근했을 때 생기는 검출 자계만 검지합니다.

차동 코일형은 응답속도가 빠르고 금속체를 검출할 수 있다는 특징이 있습니다.
그러나, 코일이 많기 때문에 그 외형이 큽니다.

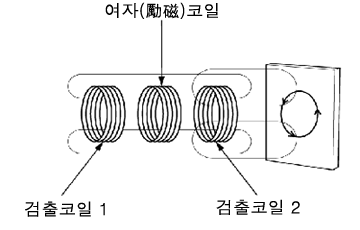

1. 가운데 여자 코일에 의해 좌우의 검출 코일에 여자(勵磁) 코일에 의한 자계가 발생합니다.

2. 검출 물체가 접근하면 검출 물체 표면에 검출 자계가 발생하여 검출 코일 2에 검출자계가 발생합니다.
   검출 코일 1 : 여자 코일에 의한 자계 발생
   검출 코일 2 : 여자 코일에 의한 자계 & 검출 자계 발생

3. 각 검출 코일의 자계를 전압으로 변환합니다.
   검출 코일 1 : 여자 코일에 의해 만들어진 전압
   검출 코일 2 : 여자 코일에 의해 만들어진 전압 & 검출 자계에 의해 만들어진 전압

4. 검출 물체의 유,무를 판정하기 위해서 검출 코일 2의 전압에서 검출 코일 1의 접압을 제한 값으로
   판단하고 있습니다.
   검출물 있을 경우 : 코일 1 전압 - 코일 2 전압 = 검출 자계에 의해 만들어진 전압
   검출물 없을 경우 : 코일 1 전압 - 코일 2 전압 = 0
