■전극대의 설치 방법

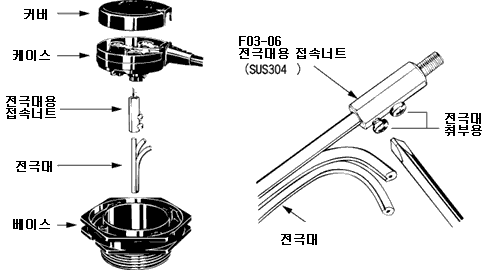

◆전극유지기와 전극대의 접속

전극유지기 케이스 내부의 전극 너트에 전극대용 접속 너트를 끼운 후,
전극 조임 나사로 고정합니다.
다음으로 전극대를 전극대용 접속 너트에 삽입하고 2개의 나사를 조여,
안쪽의 심선과 도통시킵니다.
그 후, 유지기의 베이스를 케이스에 2개의 나사로 고정하고 커버를 씌웁니다.



◆ 웨이트(weight)의 설치

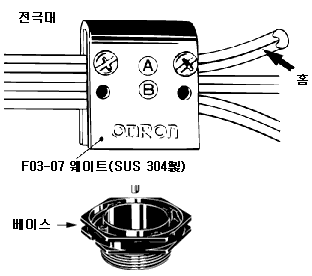

　　　설치（1）
　　　전극대를 전극대용 웨이트에 끼워, A 또는 B의 나사 2개를 충분하게 조이면
　　　안의 심선에 접속되어 이것이 전극이 됩니다(반드시 A, B어느 한쪽의 구멍을 사용해 주세요).
　　　웨이트 접속용 나사를 심선의 중심에 똑바로 삽입할 수 있도록, 전극대에는
　　　화살표와 같이 접속용 나사의 골이 있습니다.



　　　설치（2）
　　　웨이트는 높이를 달리하여 E1, E2, E3의 위치로 각각의 전선에 설치합니다.
　　　이것이 액체와 도선과의 접촉면이 되어, 각각이 短・中・長전극이 됩니다.




　　　　　　　

◆절연캡의 설치

웨이트를 절연 캡으로 덮어 수조와 전극과의 접촉에 의한 사고(오동작)를 방지합니다.
절연 캡은 타원형으로 눌러 웨이트에 덮어 씌워주십시오.


◆엔드캡(end cap)의 설치

전극대 끝부분에 엔드 캡을 씌워 피복과 엔드 캡 사이에 물이 침입하지 않게,
F03-10 전극대용 접착제(별매품)로 충분히 접착합니다.

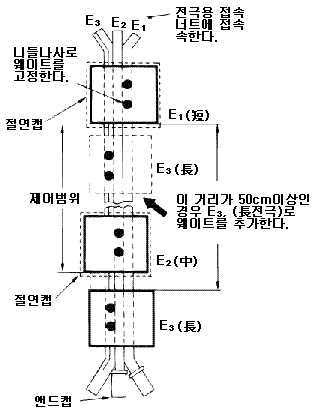

◆설치완료도


정수의 경우에, 長전극(E3)와 短전극(E1) 간의 거리가 50 cm이상인 경우는,
E1 부근에 E3를 하나더 추가하여 전극대용 웨이트를 15~20 cm 간격으로 달아 주십시오.

상기「웨이트 설치(2)」를 참조해 주십시오.

長전극(E3)에는, 엔드캡을 씌울 필요는 없습니다.
