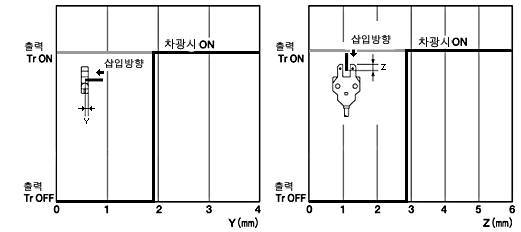

불투명체 워크를 아래 그림의 방향으로 삽입하여 포토ㆍ마이크로 센서가 ON하는 지점을 측정하는 것이 검출 위치 특성입니다.

예를 들면, EE-SX77/87의 수평 방향의 검출 위치는 센서측 단면으로부터 1.9mm(아래 왼쪽 그래프의 Y부분의 거리), 수직방향은 센서 상단면으로부터 2.9mm(아래 오른쪽 그래프의 Z부분의 거리)가 됩니다.

※ 주의 : 이 값은 예이며 발광 소자, 수광 소자의 격차나 온도특성, 수광소자의 수명 열화등의
             요인으로 검출 위치는 바뀔 수 있습니다.



※ 다른 기종의 검출 위치 특성 그래프는 말굽형 포토센서의 검출 위치 특성을
    참고하시기 바랍니다.
