동작접과 복귀점의 거리 차이


[ 투과형ㆍ말굽형의 경우 ]



예) 말굽형 커넥터 타입 EE-SX670의 응차 거리는 0.025mm입니다.
     위 그림에서 (a)의 거리가 0.025mm라는 의미입니다.

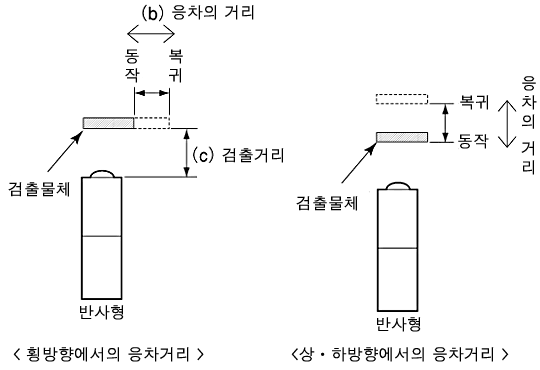

[ 반사형의 경우 ]



※ 반사형 센서의 경우,
    응차의 거리는 위 그림과 같이 횡방향과 상ㆍ하방향 2가지의 응차의 거리가 존재합니다.
    그러나, OMRON의 반사형 포토ㆍ마이크로 센서의 경우, 고객의 실제 어플리케이션이
    횡방향의 용도가 많기 때문에 카탈로그 정격/성능란에는 횡방향의 응차 거리를 기재하고
    있습니다.

예) 반사형 커넥터 타입(변조광) EE-SPX301의 응차 거리는 0.2mm(검출거리 3mm, 횡방향)입니다.
     위 그림에서 (c)의 거리가 0.2mm라는 의미입니다.
