제한저항은 LED 특성의 범위에서 설정하여 주십시오.
(단, LED 램프의 순전류는 8mA이상으로 설정하여 주십시오.)

외부저항값은 다음의 식으로 계산하여 주십시오.



제한저항(추천치)



외부저항의 계산 예
LED 램프 발광색 ㆍㆍㆍ 적색
E=24V
IF=20mA
Ta=25℃인 경우

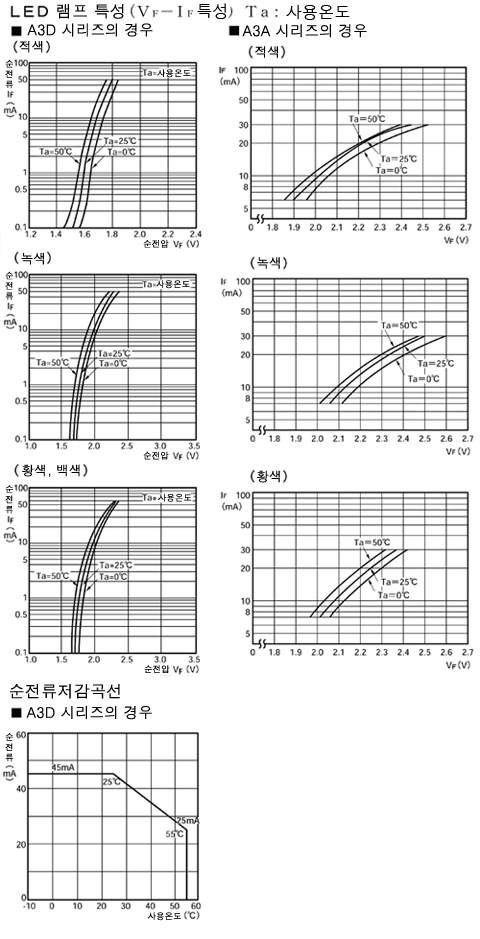

아래 그래프의 VF-IF특성(적색)에 의해
IF=20mA가 흐를 때 VF는 1.7V가 됩니다.
따라서, 위의 식에 값을 대입하면

추천 저항값은 1.1kΩ 1W(2×IF²R)로 저항의 여유 용량은 약 2배가 적당합니다.
